5.2.3 [308] Komparator für Fahrsätze
Typ
I1 - -
- -
I2
b Master-Set
I3
I4 b Master-Reset
Beschreibung:

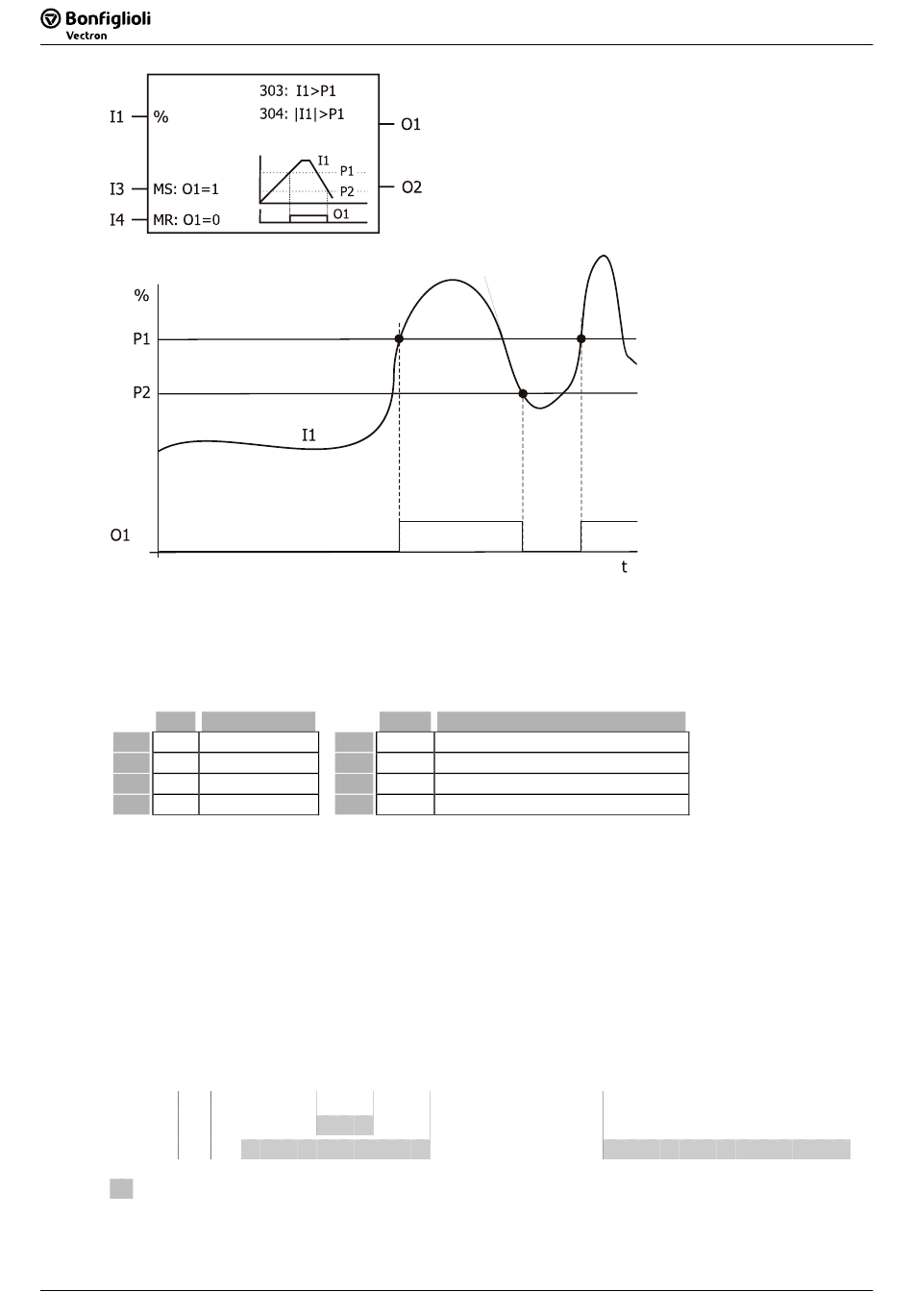

Diese Funktion vergleicht die zwei Parameter P1 und P2 mit dem aktuellen Fahrsatz der Tabel-
lenpositionierung. Liegt der aktuelle Fahrsatz innerhalb der zwei definierten Parameter, wird der
Ausgang auf TRUE gesetzt.
Der Ausgang des Komparators wird TRUE, wenn bei der Tabellenpositionierung ein Fahrsatz im
Bereich P1 ... P2 aktiv ist.
Der Ausgangswert kann mit Hilfe der beiden booleschen Eingänge I3 und I4 verändert werden:
Master-Set setzt den Ausgang O1 auf TRUE.
Master-Reset setzt den Ausgang O1 auf „FALSE". Master-Reset hat Vorrang vor Master-Set.
Beispiele:
P1 P2
P1<P2 5
P1>P2 20 10
: O1 = TRUE
Sonderfall: P1 > P2:
O1 = TRUE, wenn ein Fahrsatz aus den Bereichen 1 bis P2 oder P1 bis 32 aktiv ist.
80
80
= 123,45% = 1,2345
IN
Funktion
O1 b
b
O2
i
P1
P2 i
1 2 3 4 5 6 7 8
7
Typ Funktion
P1 < aktueller Fahrsatz < P2
O1 invertiert
Fahrsatz von
Fahrsatz bis
