[40,41,42] Flankenverzögerung (Retriggerbar), Superior - BONFIGLIOLI Agile Anwendungshandbuch

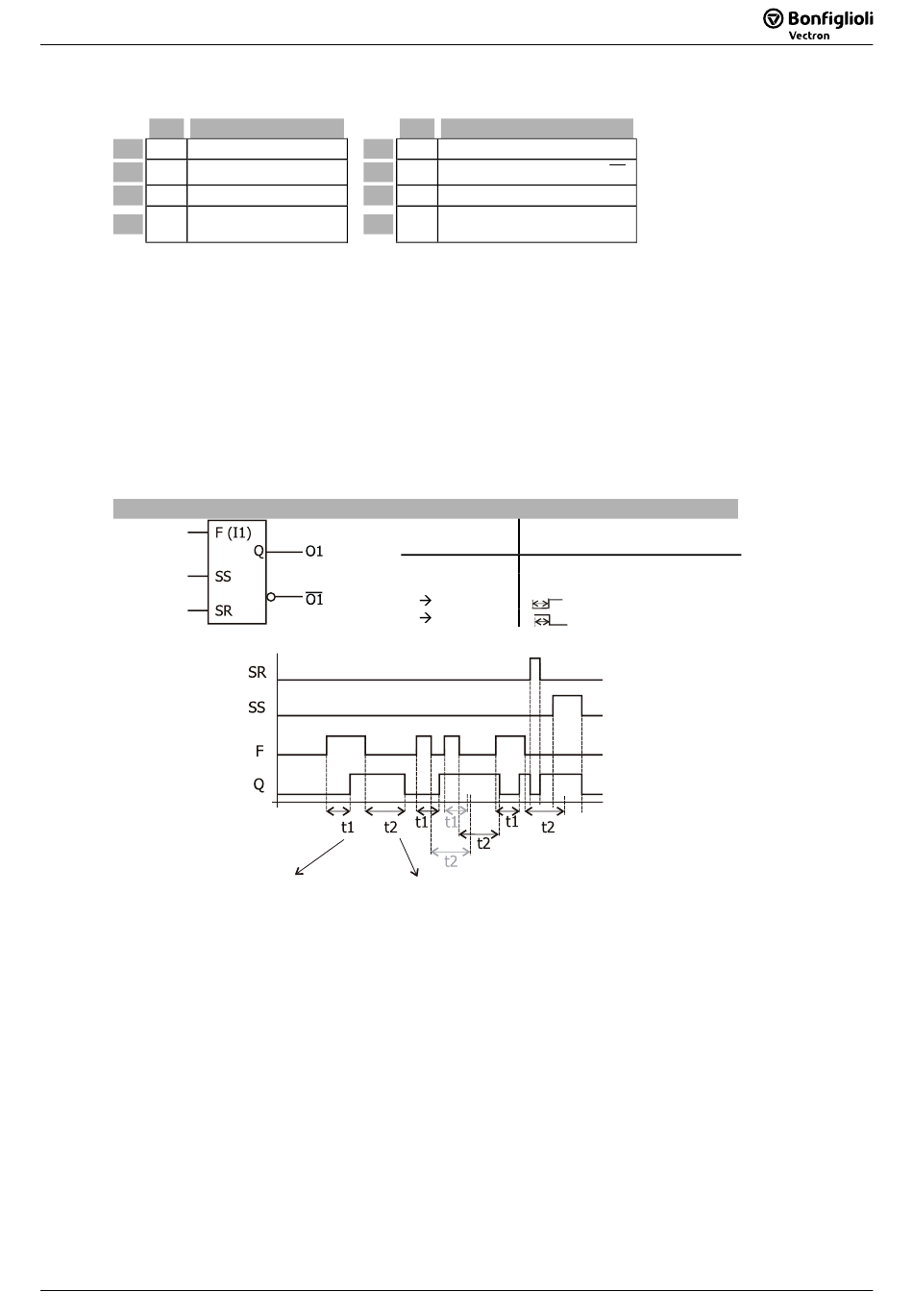

4.5.1 [40,41,42] Flankenverzögerung (retriggerbar), Superior
Typ
I1
b F, Flanke
I2
I3 b Superior Set-Eingang
Superior Reset-
I4 b
Eingang
Beschreibung:
Die positive Flanke am Eingang 1 wird um t1, die negative Flanke wird um t2 verzögert zum
Ausgang durchgeschaltet. Die Verzögerungszeit beginnt bei jeder Flanke neu.
TRUE am Superior-Set-Eingang setzt den Ausgang auf TRUE. TRUE am Superior-Reset-Eingang
setzt den Ausgang auf FALSE.
Über den Ausgangspuffer ist das Ausgangssignal global verfügbar.
Die Eingänge Superior Set und Superior Reset sind zu der Funktion in Reihe geschaltet. Ein
Pegel am Eingang I1 wird intern weiterverarbeitet. Sobald der Superior Set oder Superior Reset
zurückgesetzt wird, schaltet der Ausgang auf den intern weitergeführten Wert.
(positive Flankenverzögerung)
08/10
08/10
Funktion Typ
O1
b
O2
b
P1 t
P2 t
Flankenverzögerung (retriggerbar), Superior
P1
Funktion
Ausgang O1
Negierter Ausgang O2 =
Einschaltverzögerung t1
Ausschaltverzögerung t2
O1
Zustand
F SS SR Q
x x 1 0 Aus (Superior)
x 1 0 1 Ein (Superior)
0 1 0 0 Einschaltverzögerung t1
t1
1 0
0 0 Ausschaltverzögerung t2
t2
P2
(negative Flankenverzögerung)
SPS / VPLC
SPS / VPLC
O 1
