5.8.2

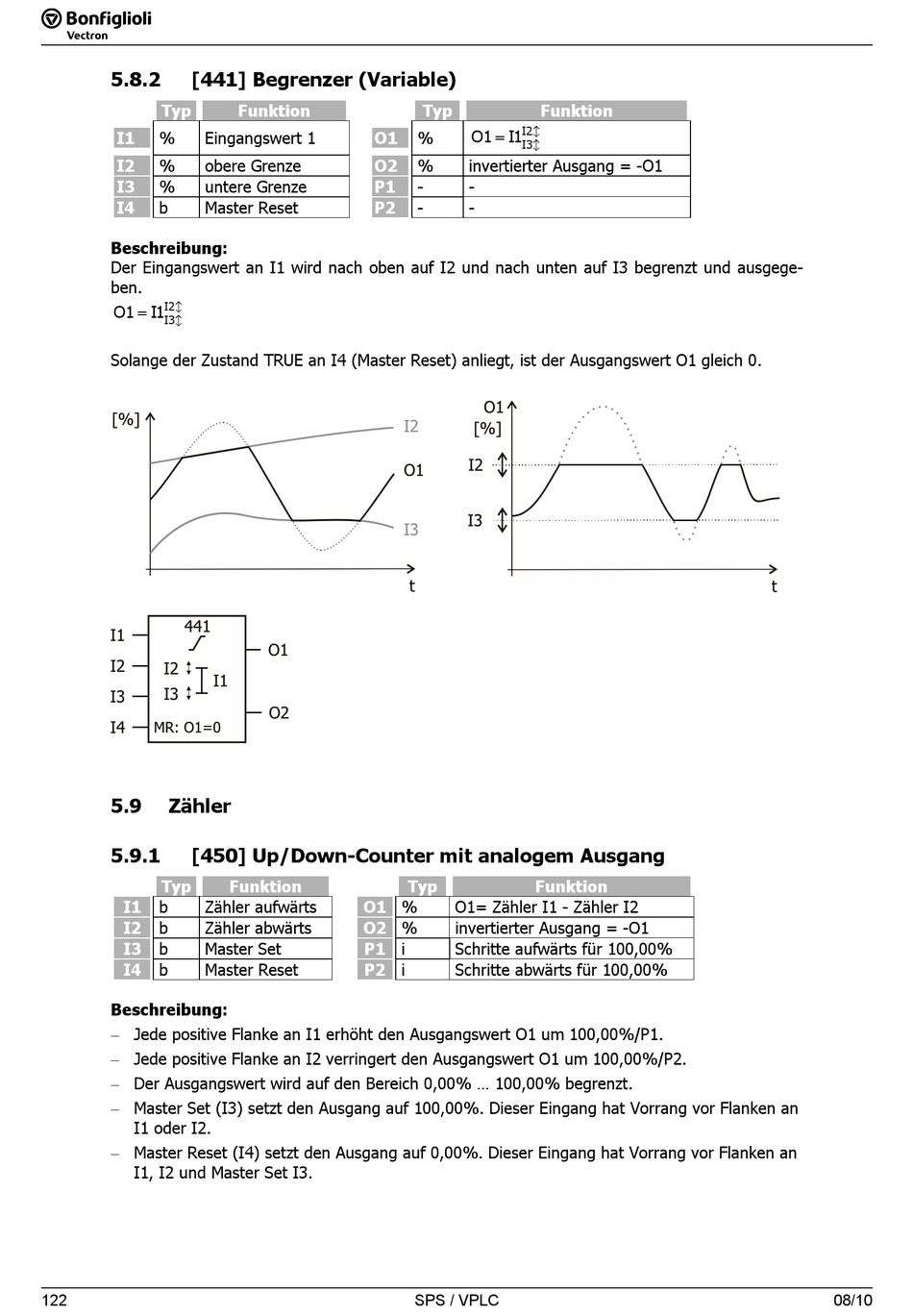

[441] Begrenzer (Variable)

Typ
% Eingangswert 1
I1
% obere Grenze
I2
% untere Grenze
I3
I4 b Master Reset
Beschreibung:
Der Eingangswert an I1 wird nach oben auf I2 und nach unten auf I3 begrenzt und ausgege-
ben.
2 I
O1 = 1 I
b
3 I
b
Solange der Zustand TRUE an I4 (Master Reset) anliegt, ist der Ausgangswert O1 gleich 0.
5.9 Zähler
5.9.1

[450] Up/Down-Counter mit analogem Ausgang

Typ
b Zähler aufwärts
I1
b Zähler abwärts
I2
b Master Set
I3
I4 b Master Reset
Beschreibung:
− Jede positive Flanke an I1 erhöht den Ausgangswert O1 um 100,00%/P1.
− Jede positive Flanke an I2 verringert den Ausgangswert O1 um 100,00%/P2.
− Der Ausgangswert wird auf den Bereich 0,00% ... 100,00% begrenzt.
− Master Set (I3) setzt den Ausgang auf 100,00%. Dieser Eingang hat Vorrang vor Flanken an
I1 oder I2.
− Master Reset (I4) setzt den Ausgang auf 0,00%. Dieser Eingang hat Vorrang vor Flanken an
I1, I2 und Master Set I3.
122
122
Funktion
O1
O2
P1
P2
Funktion
%
O1
%
O2
i
P1
P2 i
Typ Funktion
2 I
O1 = 1 I
b
%
3 I
b
% invertierter Ausgang = -O1
- -
- -
Typ Funktion
O1= Zähler I1 - Zähler I2
invertierter Ausgang = -O1
Schritte aufwärts für 100,00%
Schritte abwärts für 100,00%
