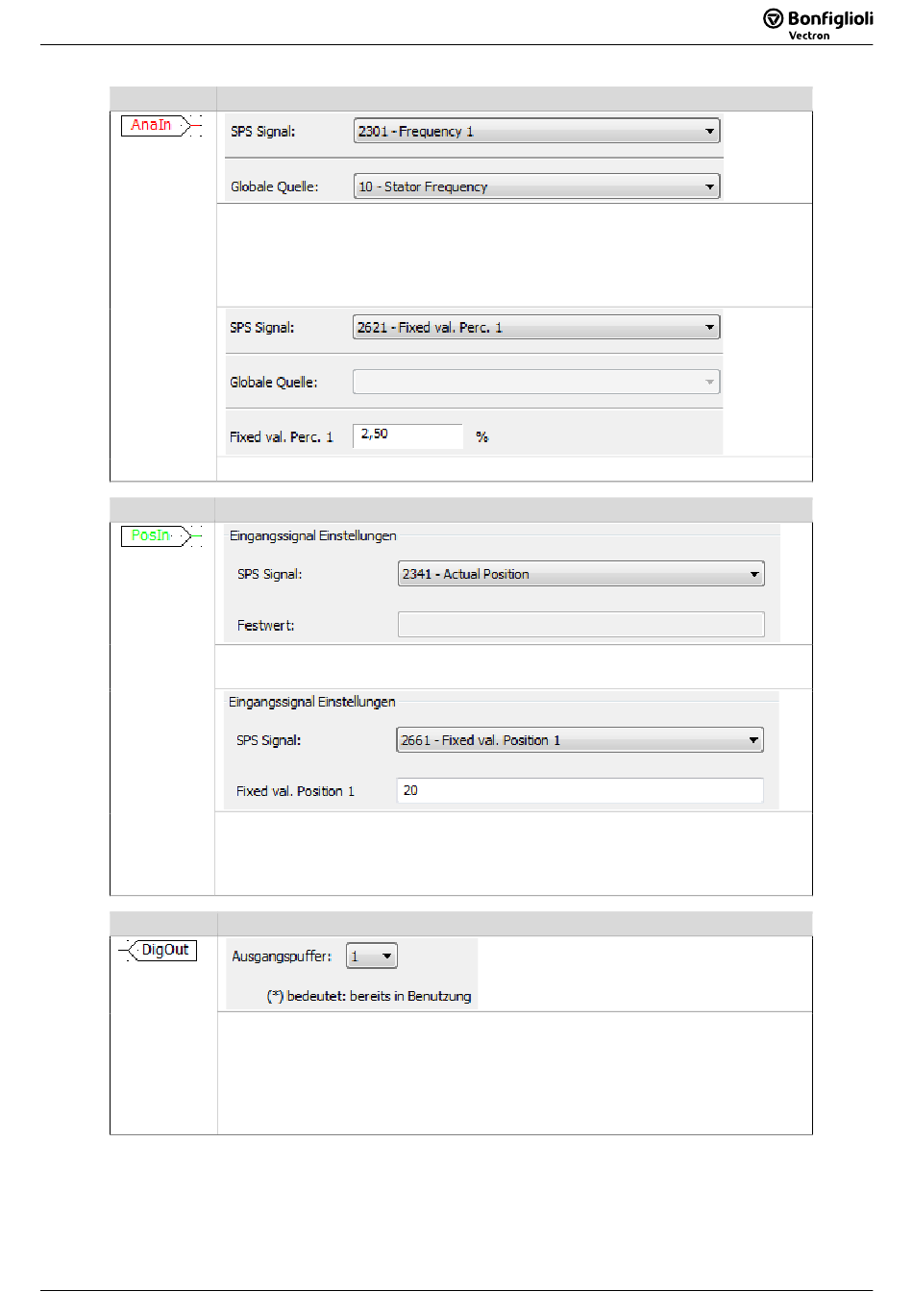

Dialogfenster
Einem Eingang eines analogen Funktionsbausteins ein Analogsignal an den
Steuerklemmen des Frequenzumrichters oder eine analoge Größe (Frequenz,
Strom, Spannung oder Prozentwert) zuweisen.
Für SPS-Signal eine analoge Größe wählen.
•
• Für globale Quelle ein Analogsignal des Frequenzumrichters wählen.
Einen analogen Festwert eingeben.
Dialogfenster
Einem Eingang eines Funktionsbausteins den Istwert der Position zuweisen.
• Für SPS-Signal den Positionsistwert wählen.
Einem Eingang eines Funktionsbausteins einen Positions-Festwert zuweisen.
Für SPS-Signal eine Signalquelle für den Festwert wählen.
•
• Einen Positions-Festwert eingeben.
Positions-Funktionen sind für die Gerätereihe ACU verfügbar.
Dialogfenster
Das Ausgangssignal eines digitalen Funktionsbausteins in den Ausgangspuffer
schreiben.
Mit dem Ausgangssignal des Funktionsbausteins können dadurch Geräte-
Funktionen des Frequenzumrichters gesteuert werden. Ausgangspuffer 1 bis 16
entsprechen den Signalquellen SPS-Ausgangspuffer 2401 bis 2416.
Für eine Gerätefunktion die entsprechende Signalquelle wählen.
