BONFIGLIOLI Agile Anwendungshandbuch Seite 80

Ist eine Hysterese (P1 und P2) eingestellt:
O1 ist TRUE, wenn I1 > (I2 + P1) ist.
O1 ist FALSE, wenn I1 < (I2 - P2) ist.

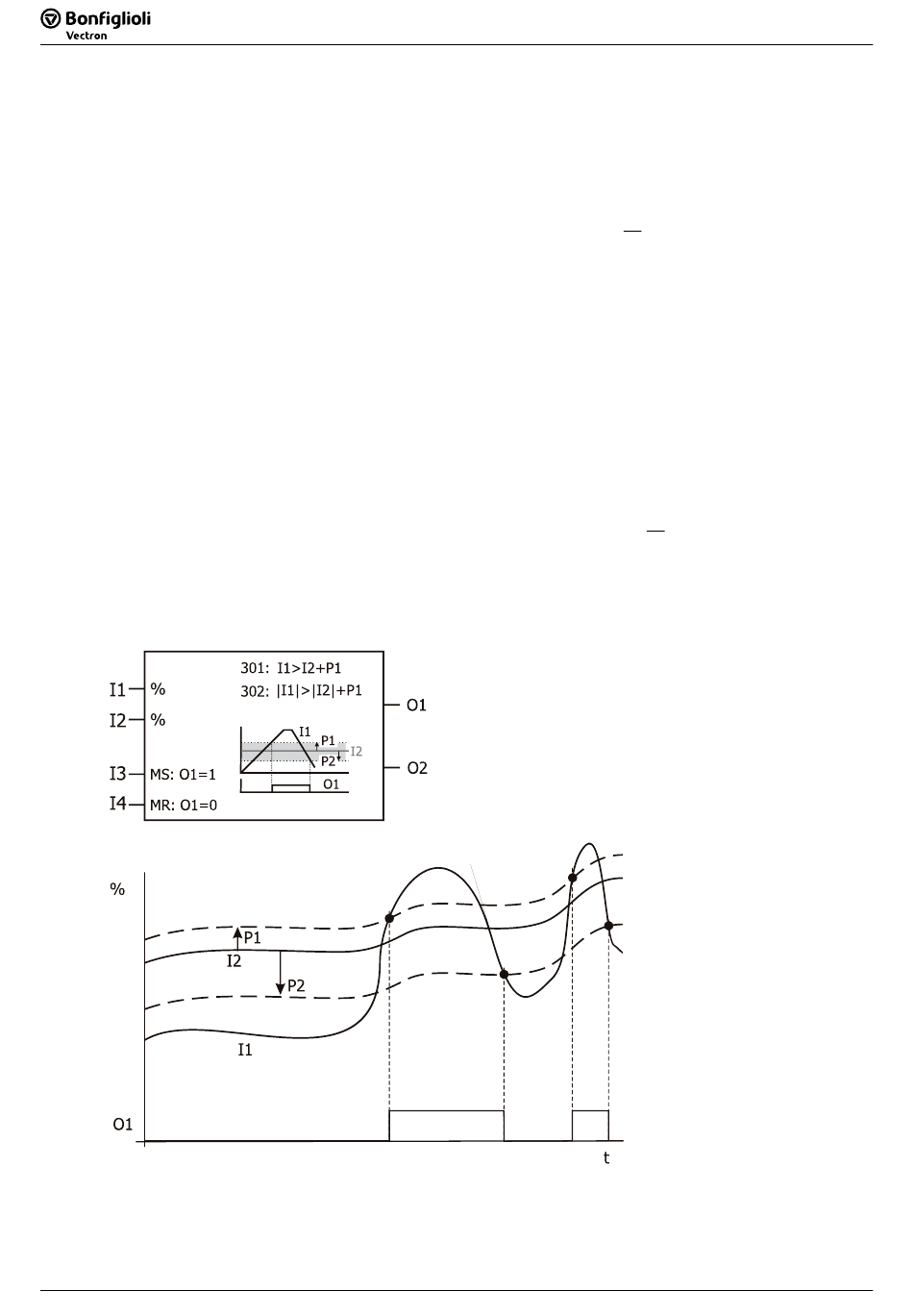

Der Komparator hat drei Arbeitsbereiche:
Bereich 1
Bereich 2
Bereich 3
Beschreibung:
Diese Funktion vergleicht die Beträge der Eingänge I1 und I2.
O1 ist TRUE, wenn |I1| > |I2|.
O1 ist FALSE, wenn |I1| < |I2|.
Ist eine Hysterese (P1 und P2) eingestellt:
O1 ist TRUE, wenn |I1| > (|I2| + P1) ist.
O1 ist FALSE, wenn |I1| < (|I2| - P2) ist.
Der Komparator hat drei Arbeitsbereiche:
Bereich 1
Bereich 2
Bereich 3
Der Ausgangswert kann mit Hilfe der beiden booleschen Eingänge I3 und I4 verändert werden:
Master-Set setzt den Ausgang O1 auf TRUE.
Master-Reset setzt den Ausgang O1 auf FALSE. Master-Reset hat Vorrang vor Master-Set.
Hinweis:
Diese Funktion vergleicht die Eingänge I1 und I2. Prozentwerte [%] haben zwei Dezimalstellen.
Zum Beispiel: Wert 12345
78
78
(I2 - P2) < I1 < (I2 + P1)
I1 < (I2 - P2)
(|I2| - P2) < |I1| < (|I2| + P1)
|I1| < (|I2| - P2)
= 123,45% = 1,2345
IN
SPS / VPLC
SPS / VPLC
(I2 + P1) < I1 O1 = TRUE
O1 bleibt unverändert.
O1 = FALSE
O2 =
(|I2| + P1) < |I1| O1 = TRUE
O1 bleibt unverändert.
O1 = FALSE
O2 =
O 1
O 1
