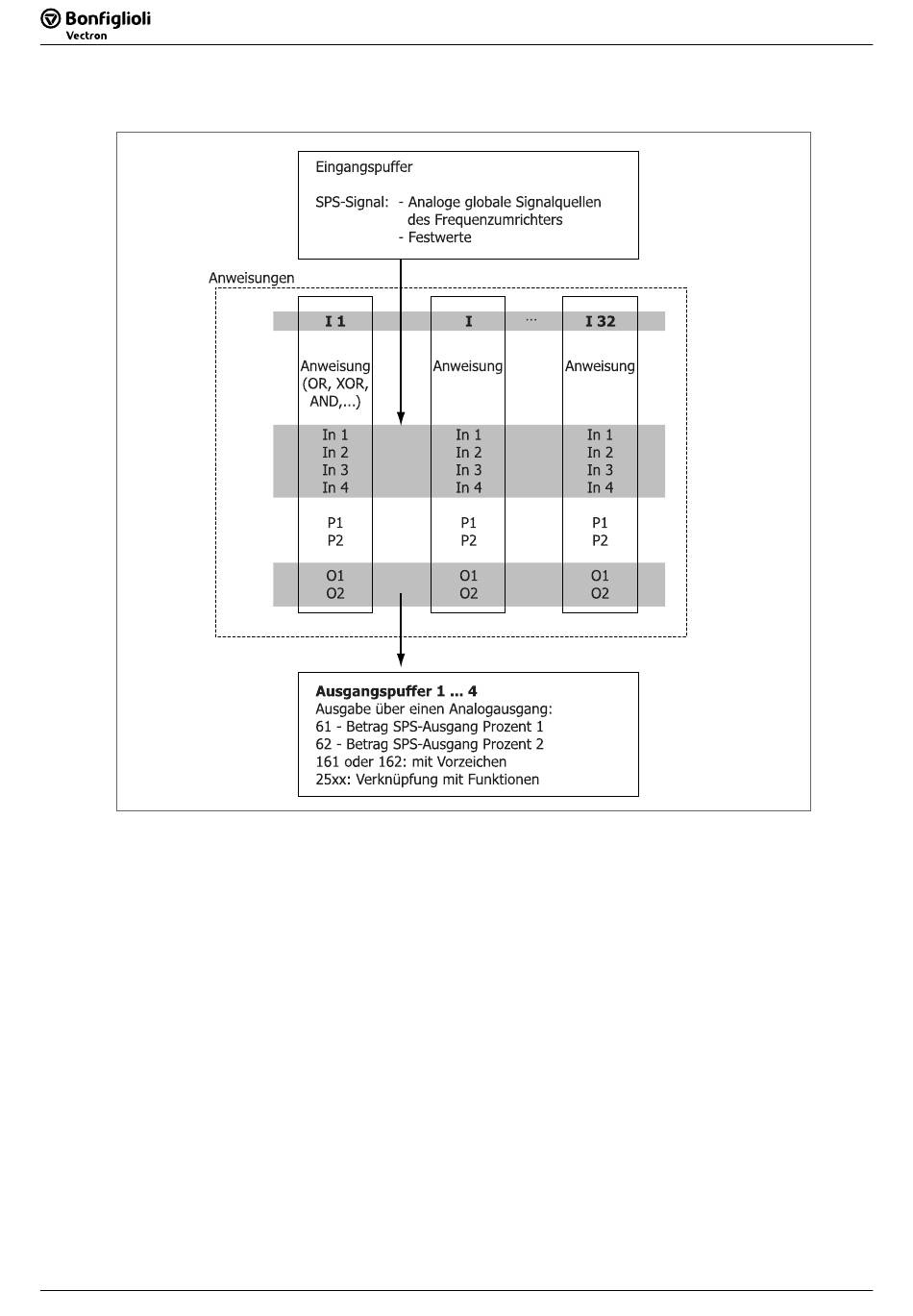

Analoge Signalquellen und Festwerte für die Eingänge von analogen Anweisungen
und Ausgangssignale der Anweisungen
Verwendete Abkürzungen:
I:
In:
O1, O2:
2.7 Eingangspuffer und Ausgangspuffer für digitale Signale
Eingangspuffer:
Der Eingangspuffer wird zu einem definierten Zeitpunkt aktualisiert und der Ausgangspuffer
geschrieben. Dadurch wird während der Abarbeitung in einem Zyklus mit den gleichen Ein-
gangsdaten gearbeitet und es können keine inkonsistenten Zustände auftreten.
Ausgangspuffer:
Für digitale Ausgänge (Steuerklemmen) des Gerätes stehen die Signalquellen 2401 bis 2404 zur
Verfügung (entspricht den Betriebsarten 80 ... 83 für Digitalausgänge). Für weitere Funktionen
wie zum Beispiel die Komparatoren stehen die Betriebsarten 2401 bis 2416 zur Verfügung.
Der Eingangspuffer wird am Anfang eines Zyklus eingelesen und bis zum nächsten Rücksprung
im Speicher gehalten. Anschließend werden die Anweisungen abgearbeitet. Der Ausgangspuffer
wird am Ende des Zyklus geschrieben und steht anschließend in den globalen Quellen zur Ver-
fügung.
24
24
Index der Anweisung (1 ... 32)
Eingang einer Anweisung
Ausgänge für Verknüpfungen mit weiteren Anweisungen oder für globale Verknüp-
fungen (z. B. Ausgabe über einen Analogausgang des Frequenzumrichters)
