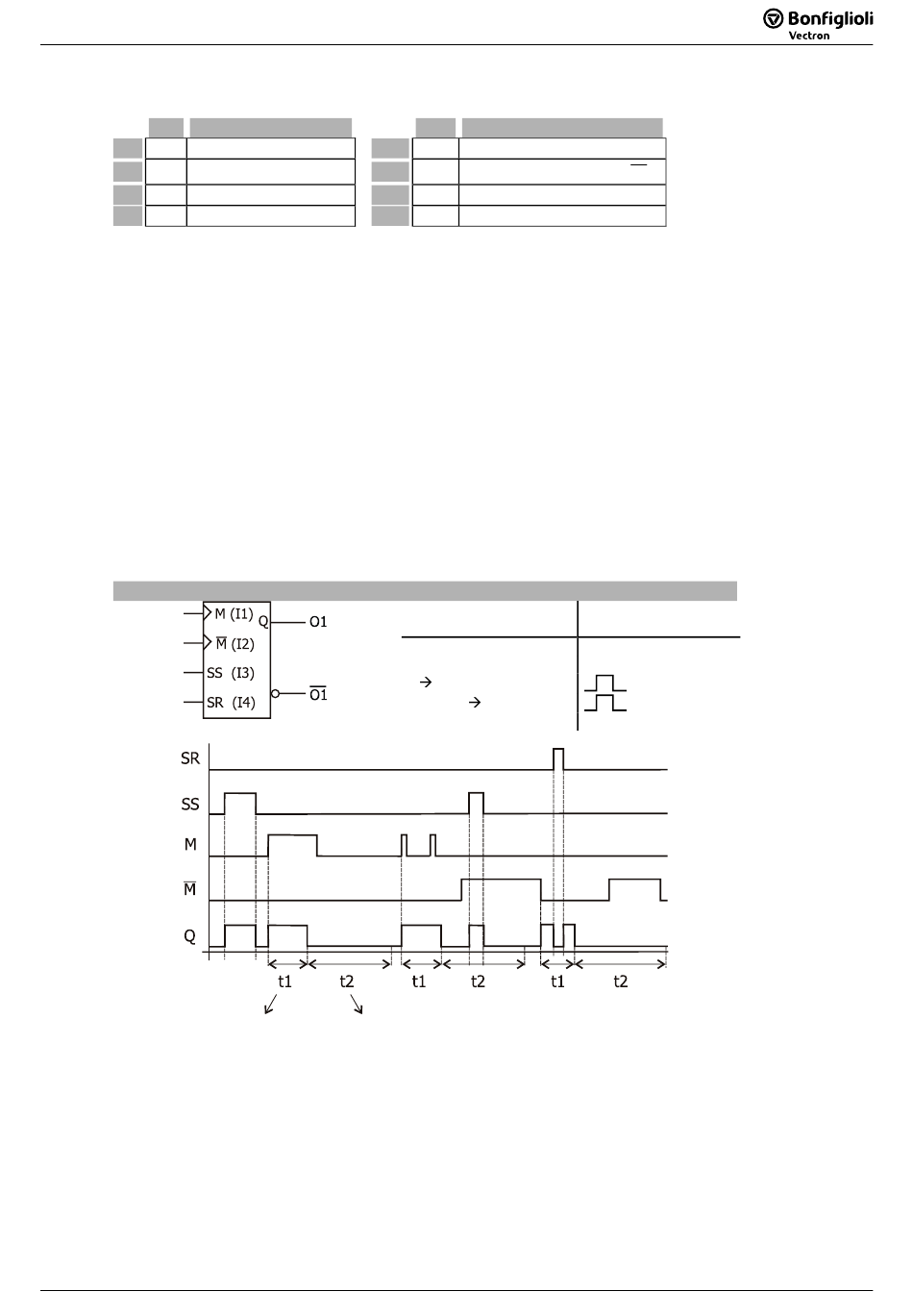

[70,71,72] Monoflop (Nicht Retriggerbar), Superior - BONFIGLIOLI Agile Anwendungshandbuch

4.6.3

[70,71,72] Monoflop (nicht retriggerbar), Superior

Typ
b M, Monoflop-Flanke 1
I1
I2 b M ¯ , Monoflop-Flanke 2
I3 b Superior Set-Eingang
b Superior Reset-Eingang
I4
70 [ms], 71 [s] oder 72 [min]
Beschreibung:
Das Ausgangssignal wird TRUE mit der positiven Taktflanke am Eingang 1 oder mit der negati-
ven Taktflanke am Eingang 2. Die in P1 eingestellte Zeit ist die Ein-Zeit (High) und die in P2
eingestellte Zeit ist die Flankenignorierzeit (Low). Die eingestellte Ein-Zeit beginnt bei jeder
Flanke neu.
TRUE am Superior-Set-Eingang setzt den Ausgang auf TRUE. TRUE am Superior-Reset-Eingang
setzt den Ausgang auf FALSE.
Über den Ausgangspuffer ist das Ausgangssignal global verfügbar.
Die Eingänge Superior Set und Superior Reset sind zu der Funktion in Reihe geschaltet. Pegel
am an den Monoflop Eingängen I1 und I2 werden intern weiterverarbeitet. Sobald der Superior
Set oder Superior Reset zurückgesetzt wird, schaltet der Ausgang auf den intern weitergeführ-
ten Wert.
08/10
08/10
Funktion
O1
O2
P1
P2
Monoflop (nicht retriggerbar), Superior
P1 P2
(Ein-Zeit) (Flankenignorierzeit)
Typ Funktion
b Ausgang O1
b
Negierter Ausgang O2 =
t Ein-Zeit (High)
t
Flankenignorierzeit
I1 I2 I3 I4
M M ¯ SS SR
x x x 1
x x 1 0
0 1 x 0 0
x 0 1 0 0
SPS / VPLC
SPS / VPLC
O 1
O1
Zustand
Q
0 Aus (Superior)
1 Ein (Superior)
Puls
Puls
