4.9

Fehler-Funktionen

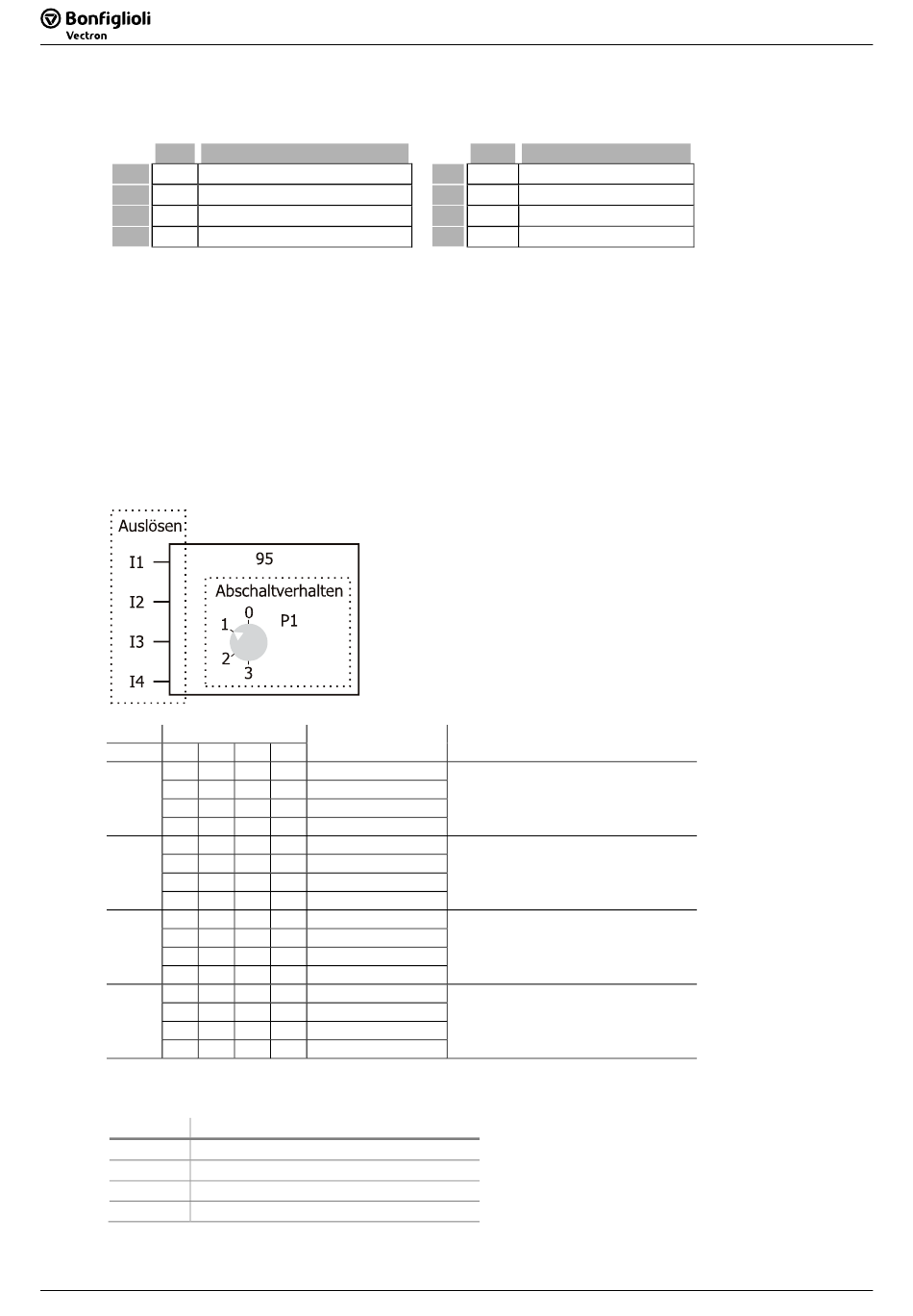

4.9.1 [95] Auslösen eines Fehlers
Typ
I1 b Auslösen Anwenderfehler 1
b Auslösen Anwenderfehler 2
I2
b Auslösen Anwenderfehler 3
I3
b Auslösen Anwenderfehler 4
I4
Beschreibung:
Wenn einer der Eingänge TRUE ist, wird der entsprechende Anwenderfehler ausgelöst. Die End-
stufen werden gesperrt. Der Fehler ist nicht quittierbar, solange der Eingang TRUE bleibt.
Die Funktion kann zum Beispiel genutzt werden, um durch externe Ereignisse den Antrieb zu
stoppen.
Über P1 kann das Abschaltverhalten eingestellt werden. Die Fehlerabschaltung kann sofort er-
folgen oder der Antrieb kann zunächst stillgesetzt werden.
− P1 = 0: Keine Fehlerabschaltung (deaktiviert)
− P1 = 1: Stillsetzen und Fehlerabschaltung.
− P1 = 2: Notstopp und Fehlerabschaltung.
− P1 = 3: Fehlerabschaltung sofort.
Wert Logikzustand
P1 I1 I2
„0" 1 0
0 1
0 0
0 0
„1" 1 0
0 1
0 0
0 0
„2" 1 0
0 1
0 0
0 0
„3" 1 0
0 1
0 0
0 0
Eine der folgenden Fehlermeldungen wird nach Auslösen eines Anwenderfehlers angezeigt:
Fehler Beschreibung
F3031 Anwenderfehler 1 SPS
F3032 Anwenderfehler 2 SPS
F3033 Anwenderfehler 3 SPS
F3034 Anwenderfehler 4 SPS
Die Eingänge werden mit der Priorität I1, I2, I3, I4 ausgewertet. Zum Beispiel hat I1 Vorrang
vor I2, wenn beide Eingänge TRUE sind.
72
72
Funktion
Auslösen
Anwenderfehler
I3 I4
0 0 1
0 0 2
1 0 3
0 1 4
0 0 1
0 0 2
1 0 3
0 1 4
0 0 1
0 0 2
1 0 3
0 1 4
0 0 1
0 0 2
1 0 3
0 1 4
SPS / VPLC
Typ Funktion
O1 - -
- -
O2
i Abschaltverhalten
P1
- -
P2
Funktion
Keine Fehlerabschaltung
Stillsetzen und Fehlerabschaltung
Notstopp und Fehlerabschaltung
Fehlerabschaltung sofort
