5.5

Filter

5.5.1

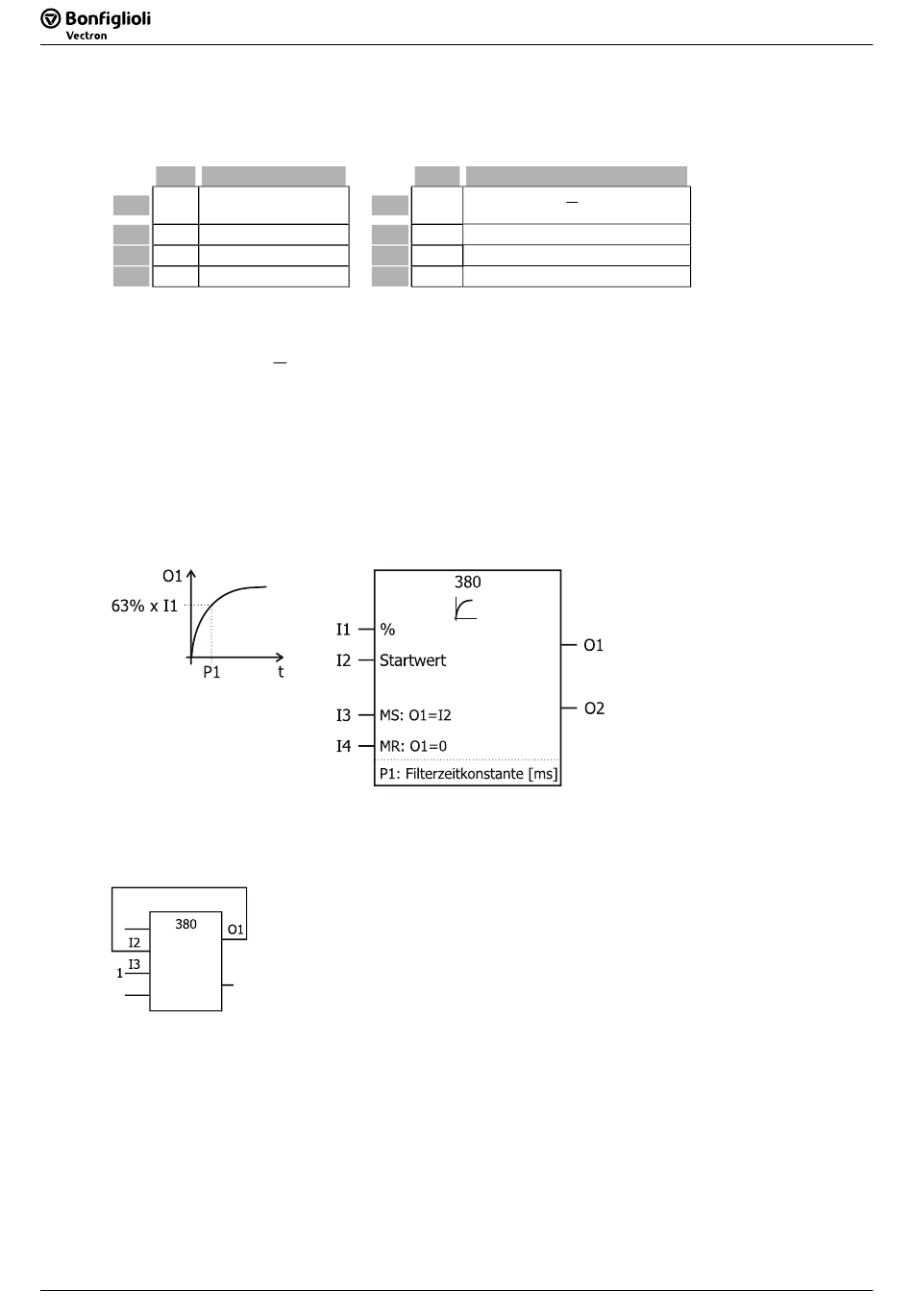

[380] PT1-Glied

Typ
% Eingangswert
I1
I2 % Startwert
b Master Set
I3
b Master Reset
I4
Beschreibung:
Der Eingangswert an I1 wird gefiltert.
O1 = − O 2 = 1 I
− Die Filterzeitkonstante P1 gibt an, wie lange es bei einem konstanten Eingangswert dauert,
bis der Ausgangswert (von Null aus) 63% des Eingangswerts erreicht.
− Master Set: TRUE setzt den Ausgang auf den Startwert. Der Startwert kann über den Ein-
gang I2 vorgegeben werden.
− Master-Reset: TRUE setzt den Ausgang auf 0.
− Master Reset hat Vorrang vor Master Set.
Soll das Filter angehalten werden, muss der Eingang 2 mit dem Ausgang verknüpft sein und der
Master-Set-Eingang (I3) gesetzt werden.
I2=O1, I3=TRUE
Hinweis:
Prozentwerte [%] haben zwei Dezimalstellen.
Zum Beispiel: Wert 12345
108
108
Funktion
O1
O2
P1
P2
t
−
× 1 ( − e P 1 )
= 123,45% = 1,2345
IN
Typ Funktion
t
% −
= O1 1 I × 1 ( − e P 1 )
% invertierter Ausgang = -O1
i Filterzeitkonstante in ms
- -
