[160,161,162] Monoflop (Retriggerbar), Master - BONFIGLIOLI Agile Anwendungshandbuch

4.6.2

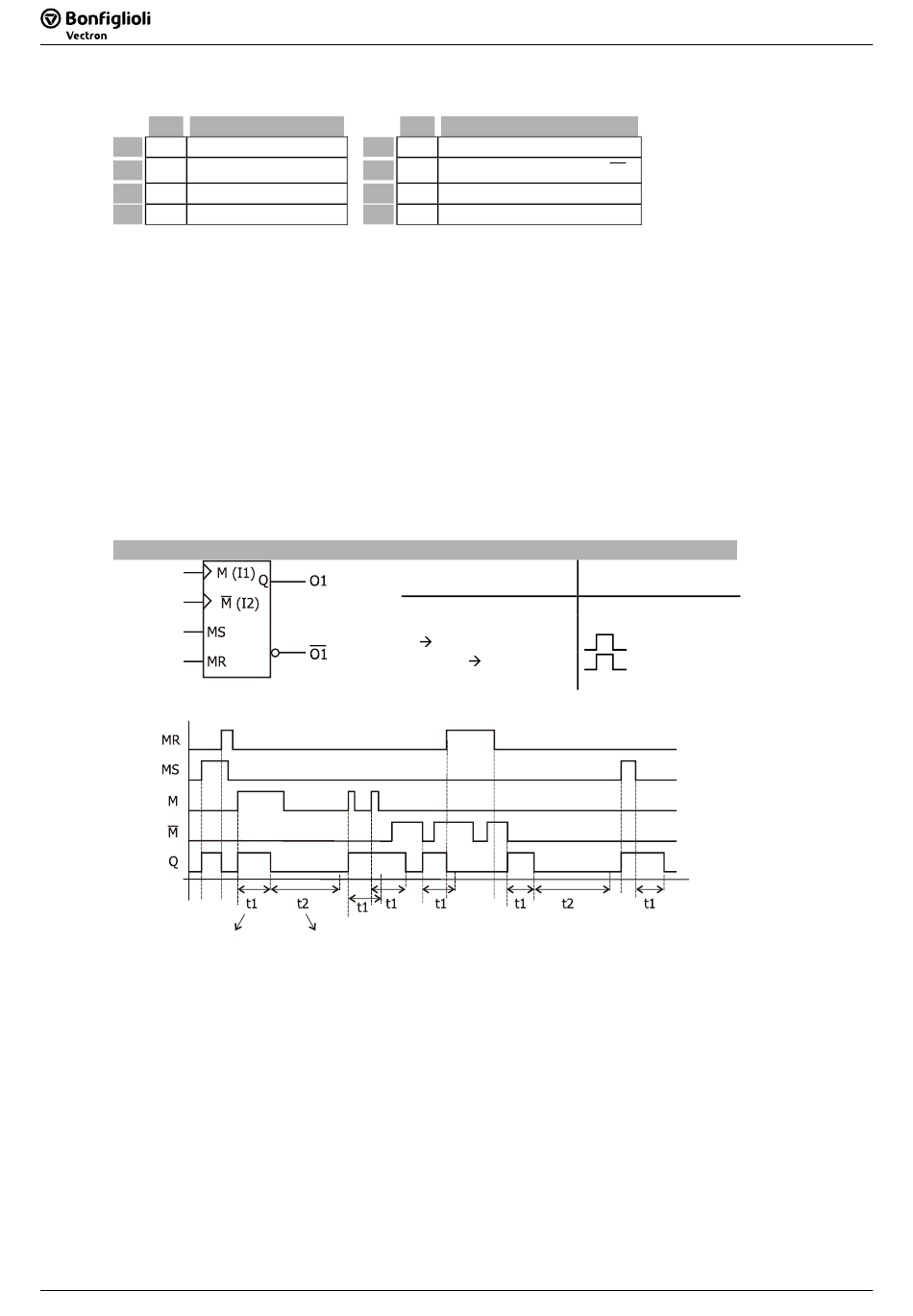

[160,161,162] Monoflop (retriggerbar), Master

Typ
I1 b M, Monoflop-Flanke 1
I2
b M ¯ , Monoflop-Flanke 2
b Master Set-Eingang
I3
I4 b Master Reset-Eingang
160 [ms], 161 [s] oder 162 [min]
Beschreibung:
Das Ausgangssignal wird TRUE mit der positiven Taktflanke am Eingang 1 oder mit der negati-
ven Taktflanke am Eingang 2. Die in P1 eingestellte Zeit ist die Ein-Zeit (High) und die in P2
eingestellte Zeit ist die Flankenignorierzeit (Low). Die eingestellte Ein-Zeit beginnt bei jeder
Flanke neu.
TRUE am Master-Set-Eingang setzt den Ausgang auf TRUE. TRUE am Master-Reset-Eingang
setzt den Ausgang auf FALSE.
Über den Ausgangspuffer ist das Ausgangssignal global verfügbar.
Der Master Set und Master Reset sind zu der Funktion parallel geschaltet und verändern den
Zustand der Funktion ab dem Zeitpunkt zu dem das Signal anliegt.
(Ein-Zeit)
66
66
Funktion
O1
O2
P1
P2
Monoflop (retriggerbar), Master
P1 P2
(Flankenignorierzeit)
Typ Funktion
b Ausgang O1
b
Negierter Ausgang O2 =
t Ein-Zeit (High)
t
Flankenignorierzeit
M M ¯ MS MR
x x x 1
x x 1 0
0 1 x 0 0
0 1
x 0 0
SPS / VPLC
SPS / VPLC
O 1
O1
Zustand
Q
0 Aus (Master)
1 Ein (Master)
Puls
Puls
