Die modulare Struktur der Frequenzumrichter ermöglicht ein weites Anwendungs-
spektrum auf Basis der verfügbaren Hardware- und Softwarefunktionalität. Die in der
Kurzanleitung und Betriebsanleitung beschriebene Funktionalität der Steuereingänge
und Ausgänge wird in den beschriebenen Konfigurationen erweitert.
Vorsicht! Die Steuereingänge und -ausgänge müssen leistungslos angeschlossen
•
•
2.1

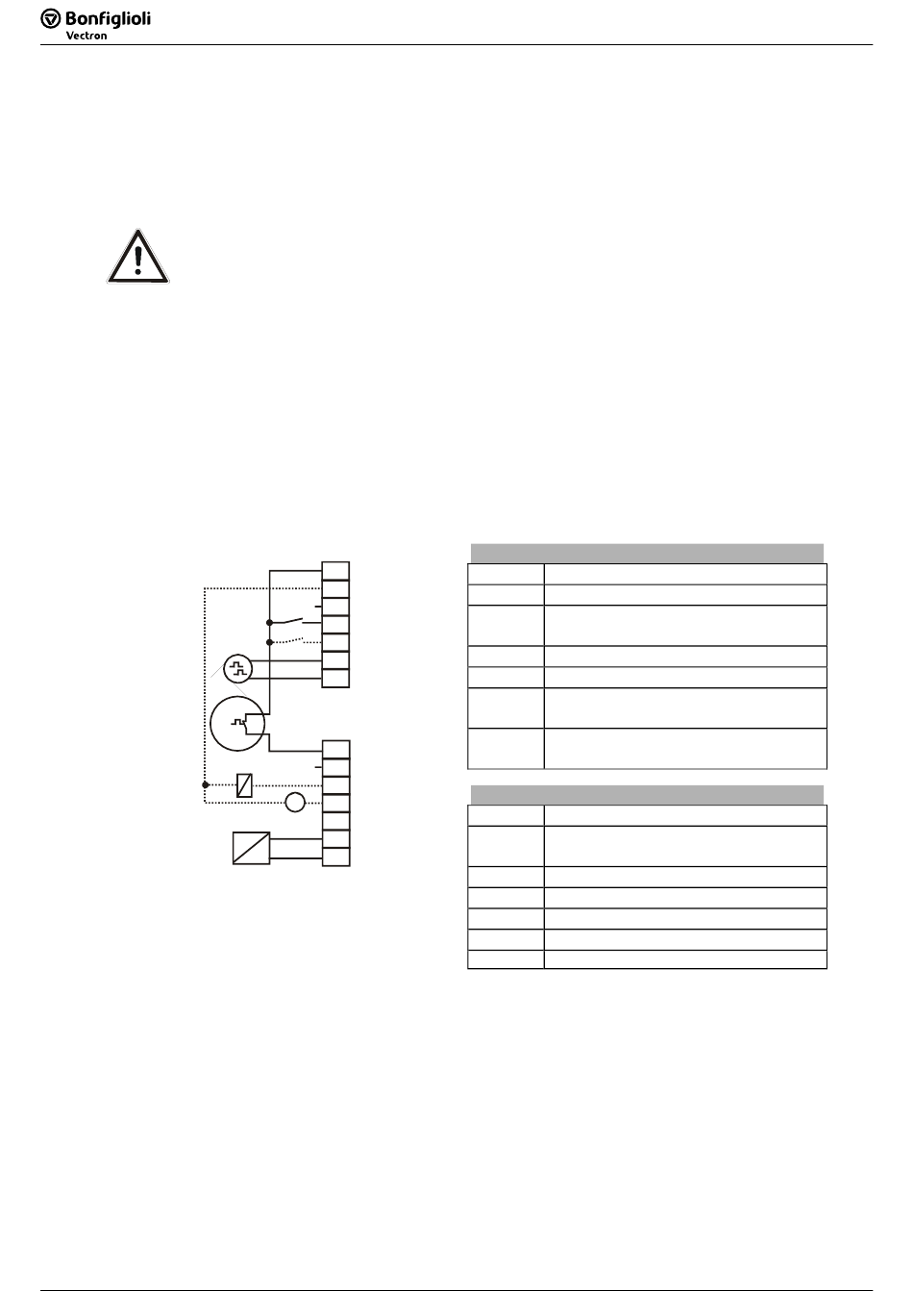

Die Anschlussbilder beschreiben die werkseitige Zuordnung von Steuerklemmen und
Funktionen in den verschiedenen Konfigurationen. Entsprechend den Anforderungen
der Anwendung können den Steuerklemmen andere Funktionen zugewiesen werden.
Konfiguration 115 – geberlose Regelung mit elektronischem
Getriebe und Lageregelung
6
6
Steuereingänge und -ausgänge
und getrennt werden. Ansonsten können Bauteile beschädigt werden.
Den Anschluss nur bei ausgeschalteter Spannungsversorgung durchführen.
Die Spannungsfreiheit überprüfen.

Steuerklemmen

X210A
1 +20 V/180 mA
2 GND 20 V
STOA
3 S1IND
S2IND
4
5 S3IND
B
6
S4IND
A
7
S5IND
M
X210B
1 S6IND
S7IND
STOB 2
-
+
S1OUT
3
-
+
MFO1A
V
4
+10 V/4 mA
5
+
6 MFI1A
GND 10 V
7
-
Anwendungshandbuch Elektronisches Getriebe
Anwendungshandbuch Elektronisches Getriebe
Steuerklemme X210A
X210A.1 Versorgungsspannung +20 V
X210A.2 Masse 20 V
X210A.3 Sicherheitsfunktion,
Digitaleingang STOA
X210A.4 Start Rechtslauf
X210A.5 Start Linkslauf
X210A.6 Sollwert Elektronisches Getriebe
an Drehgebereingang 1, Spur B
X210A.7 Sollwert Elektronisches Getriebe
an Drehgebereingang 1, Spur A
Steuerklemme X210B
X210B.1 Motor-Thermokontakt
X210B.2 Sicherheitsfunktion,
Digitaleingang STOB
X210B.3 Laufmeldung
X210B.4 Analogsignal der Istfrequenz
X210B.5 Versorgungsspannung +10 V
X210B.6 Analogsignal Getriebefaktorsollwert
X210B.7 Masse 10 V
