03 - Programmierbare digitale Ein-/Ausgänge und Relaisausgang-Funktionen
Programmierbare Klemme I1D
03- 00
Programmierbare Klemme I2D
03- 01
Programmierbare Klemme I3D
03- 02
Programmierbare Klemme I4D
03- 03
Programmierbare Klemme I5D
03- 04
[0]: Vorwärts/Stopp-Befehl
[1]: Rückwärts/Stopp-Befehl (Parameter 00-02/00-03 = 1 & 00-04))
[2]:Vorgabedrehzahl 1 (5-02) (Parametergruppe 5)
[3]:Vorgabedrehzahl 2 (5-03) (Parametergruppe 5)
[4]: Vorgabedrehzahl 4 (5-05) (Parametergruppe 5)
[6]: Vorwärtsdrehung im Tippbetrieb (Parameter 00-18~00-20)
[7]: Rückwärtsdrehung im Tippbetrieb
[8]: Hochlauf dig. Motorpotentiometer (Parameter 00-05/00-06=4& 03-06/03-07)
[9]: Bremsen dig. Motorpotentiometer (Parameter 00-05/00-06=4& 03-06/03-07)
Bereich
[10]: 2. Beschleunigungs-/Bremszeit
[11]: Beschl.-/Bremsfunktion deaktivieren
[12]: Haupt-/Alternativvorgabe Startbefehl (Parameter 00-02/00-03)
[13]: Hauptvorgabe-/Alternativvorgabe Sollfrequenz
[14]: Schnellstopp mit Bremsung
[15]: Abschalten des Ausgangs (Austrudeln bis zum Stillstand)
[16]: Deaktivieren der PID-Regelung Parametergruppe 10
[17]: Rücksetzen (Reset)
[18]: Automatikbetrieb aktivieren Parametergruppe 6
Auf den nachfolgenden Seiten werden Beispiele für Einstellungen der Parameter 03-00 bis 03-04
gezeigt.
Für die Einstellung der Parameter 03-00~03-04 auf [0, 1] Externe Start-/Stoppsteuerung, siehe 00-04.

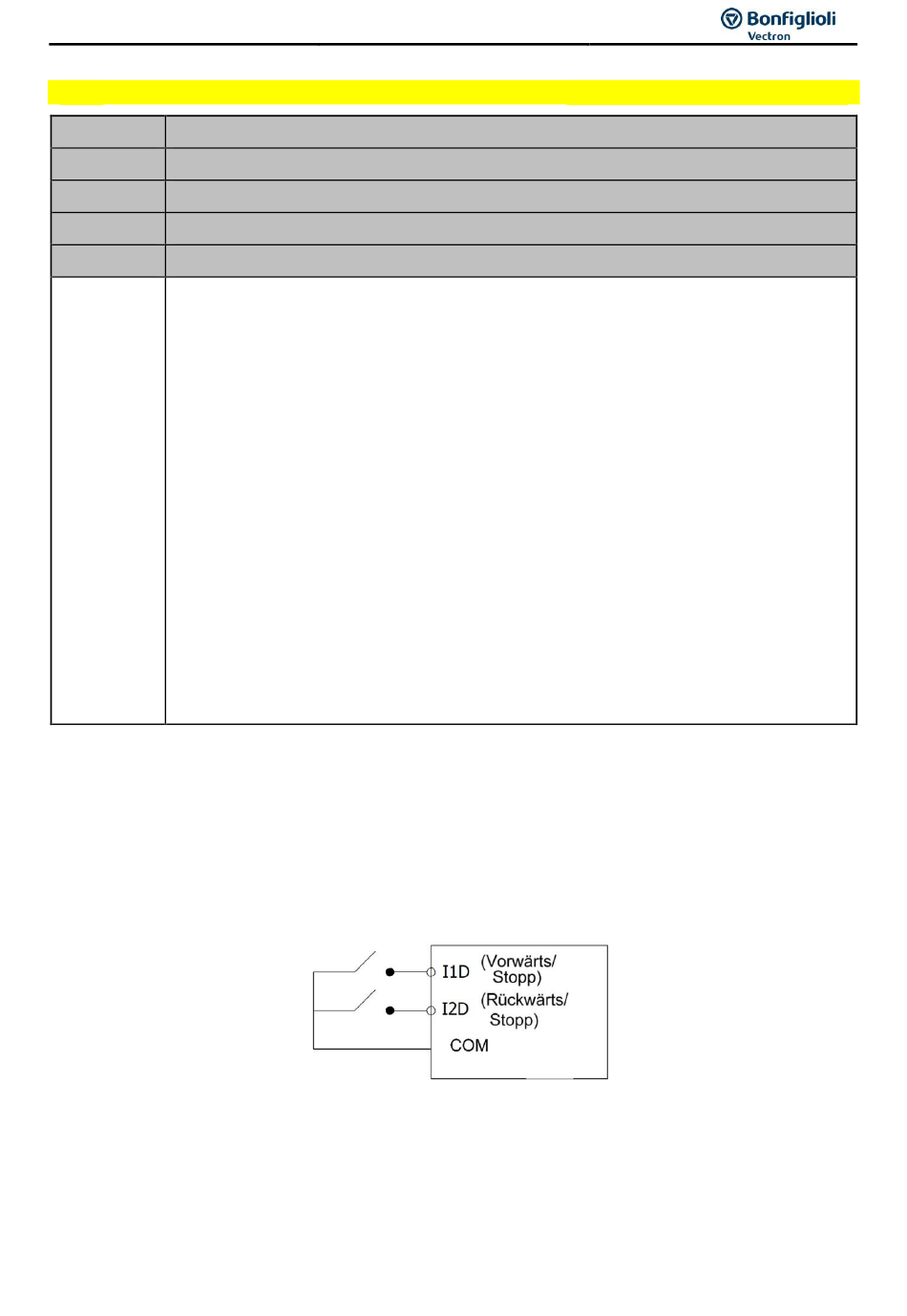

2-Draht-Methode: Modus 1:
Beispiel: Vorwärts/Stopp und Rückwärts/Stopp mit zwei Eingängen (I1D & I2D) Einstellungen:
00_04 = [0] , I1D: 03-00 = [0] (Vorwärts/Stopp) , I2D: 03-01 = [1] (Rückwärts/Stopp);
(Parameter 00-02/00-03 = 1 & 00-04)
(Parameter 00-18~00-20)
81
(Parameter 00-05/00-06)
