Elektrische Installation
5.8.3 Relaisklemmen
RELAY 1 RELAY 2
01 02 03 04 05 06

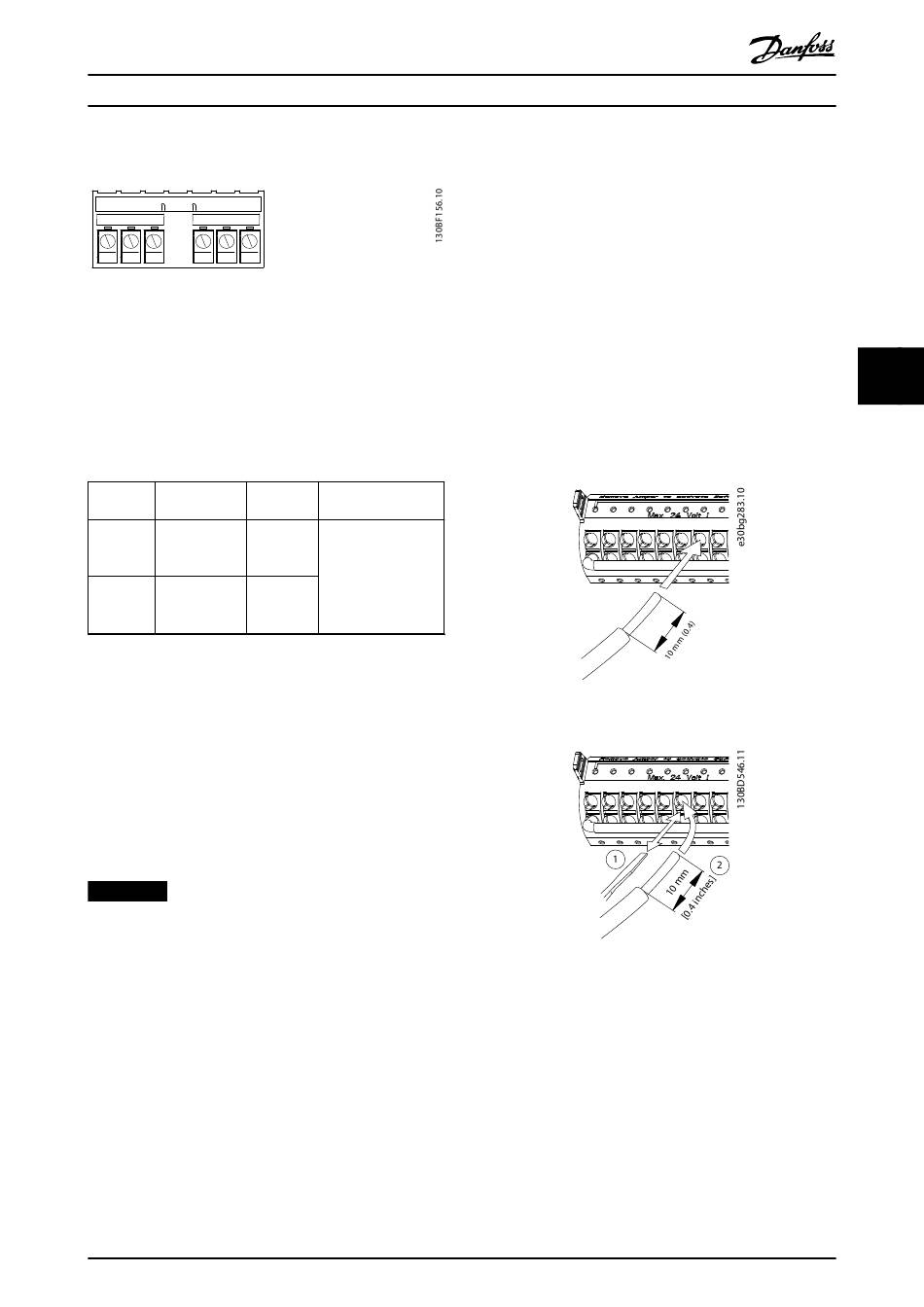

Abbildung 5.19 Klemmen Relais 1 und Relais 2
•
Relais 1 und Relais 2. Die Position der Ausgänge
hängt von der Frequenzumrichterkonfiguration
ab. Siehe Kapitel 3.5 Steuerfach.
•
Weitere Klemmen befinden sich an eingebauten
optionalen Erweiterungsmodulen. Näheres finden
Sie im Handbuch der Geräteoptionen.
Anschluss Parameter Werksein-
stellung
01, 02, 03 Parameter 5-40 [0] Ohne
Relaisfunktion Funktion
[0]
Parameter 5-40 [0] Ohne
04, 05, 06
Relaisfunktion Funktion
[1]
Tabelle 5.4 Relaisklemme Beschreibungen

5.8.4 Verdrahtung der Steuerklemmen

Die Steuerklemmen befinden sich in der Nähe des LCP. Die
Steuerklemmenanschlüsse am Frequenzumrichter sind
steckbar und ermöglichen so eine einfache Verdrahtung,
wie in Abbildung 5.17 dargestellt. An die Steuerklemmen
können entweder eindrähtige oder flexible Leitungen
angeschlossen werden. Gehen Sie wie folgt vor, um die
Steuerleitungen zu verbinden oder zu trennen.
HINWEIS
Halten Sie Störsignaleinstreuungen möglichst gering,
indem Sie die Steuerleitungen möglichst kurz halten und
diese separat von Leistungskabeln verlegen.
Anschließen der Leitung an die Steuerklemmen
1. Entfernen Sie 10 mm (0,4 Zoll) der äußeren
Kunststoffschicht vom Leitungsende.
2. Führen Sie die Steuerleitung in die Klemme ein.
MG16P203
Bedienungsanleitung
Beschreibung
Wechselkontakt-
Relaisausgang. Für
Wechsel- oder Gleich-
spannung sowie
ohmsche oder
induktive Lasten.
Abbildung 5.20 Anschließen eindrähtiger Steuerleitungen
Abbildung 5.21 Anschließen flexibler Steuerleitungen
Trennen der Leitungen von den Steuerklemmen
Danfoss A/S © 04/2018 Alle Rechte vorbehalten.
•
Bei einer eindrähtigen Leitung schieben
Sie den blanken Draht in den Kontakt.
Siehe Abbildung 5.20.
•
Bei einer flexiblen Leitung öffnen Sie
den Kontakt, indem Sie einen kleinen
Schraubendreher in die rechteckige
Öffnung zwischen den Klemmenlöchern
entsprechenden Kontakt einführen und
nach innen drücken. Siehe
Abbildung 5.21 Führen Sie anschließend
die abisolierte Leitung in den Kontakt
und entfernen Sie den Schraubendreher.
3. Ziehen Sie vorsichtig an der Leitung, um sicherzu-
stellen, dass der Kontakt fest hergestellt ist. Lose
Steuerleitungen können zu Fehlern oder einem
Betrieb führen, der eine reduzierte Leistung
erbringt.
12 13 18 19 27 29 32 33
12 13 18 19 27 29 32 33
1. Um den Kontakt zu öffnen, führen Sie einen
kleinen Schraubendreher in die rechteckige
Öffnung zwischen den Klemmenlöchern
entsprechenden Kontakt ein und drücken Sie ihn
nach innen.
2. Ziehen Sie vorsichtig an der Leitung, um sie vom
Steuerklemmenkontakt zu lösen.
5 5
