iC2-Micro-Frequenzumrichter
Projektierungshandbuch
iC2-Micro Frequency Converters sind für den Einsatz in einem breiten Temperaturbereich geeignet. Der Standard-Betriebstempera-
turbereich reicht von -10 bis +50 °C (14 bis +122 °F). Bei Leistungsreduzierung liegt der Betriebstemperaturbereich zwischen
-20 und +55 °C (-4 bis +131 °F).
iC2-Micro Frequency Converters sind für den Betrieb in Höhen bis 2000 m (6562 ft) ausgelegt. Bei Höhen über 1000 m (3280 ft)
sollte eine Leistungsreduzierung in Betracht gezogen werden.
Der Motorausgang des iC2-Micro Frequency Converters ist gegen Kurzschluss, Erdschluss und Überlast geschützt. Zum Schutz des
Motors ist auch eine thermische Überwachung vorgesehen. Unbegrenztes Schalten des Ausgangs ermöglicht die Verwendung
eines Schützes oder trennt zwischen Frequenzumrichter und Motor.
Integrierte Filter optimieren die EMV-Performance, reduzieren Oberschwingungen im Netz und passen sich den Ausgangsanforder-
ungen an. Die eingebauten EMV-Filter können so konfiguriert werden, dass sie den EMV-bezogenen Installationsanforderungen en-
tsprechen. Das Angebot umfasst:
•
Frequenzumrichter ohne Filter (C4-konforme Ausführungen).
•
Frequenzumrichter mit Filtern für den Einsatz in industriellen Netzwerken (C2-konforme Varianten) und Installationen in Priva-
thaushalten (C1-konforme Varianten).
3.5 Steuerung und Bedienschnittstellen
3.5.1 Steuerklemmen
•
Alle Klemmen für die Steuerleitung befinden sich unter der Klemmenabdeckung vor dem Frequenzumrichter.
•
Auf der Rückseite der Klemmenabdeckung finden Sie einen Überblick über die Steuerklemmen und Schalter.
Entfernen Sie die Klemmenabdeckung mit einem Schraubenzieher, siehe

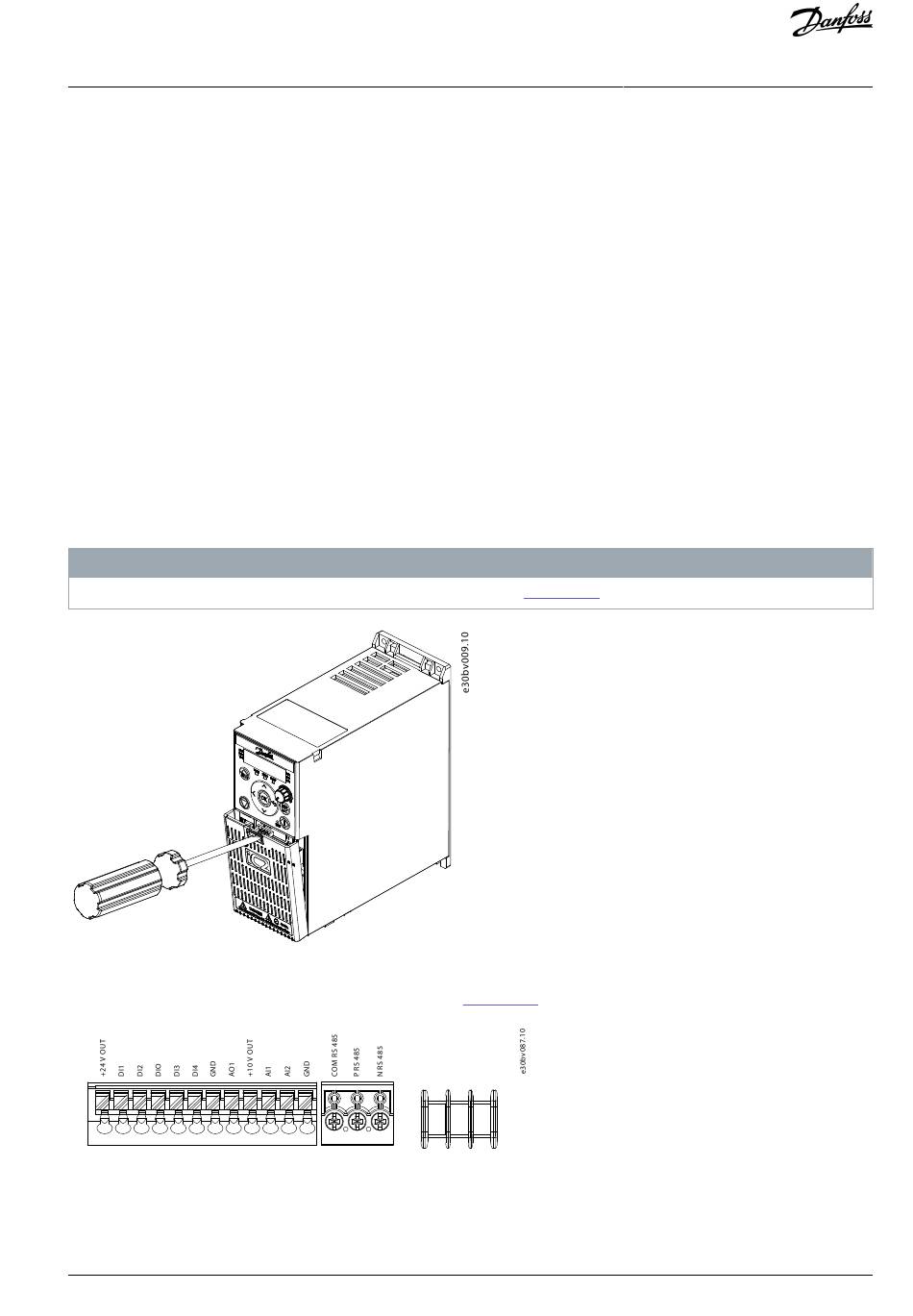

Abbildung 4: Entfernen der Klemmenabdeckung
Alle Steuerklemmen des iC2-Micro Frequency Converters sind in
12
13
14
15
17
18
20
31
Abbildung 5: Übersicht über die Steuerklemmen
Danfoss A/S © 2022.07
H I N W E I S
32
33
34
35
61
68
69
Abbildung
4.
Abbildung 5
dargestellt.
Relais
01
02
03
iC2-Micro-Frequenzumrichter
AJ402315027937de-000101 / 130R1239 | 17
