Adressierung des Eingangsmoduls
1769-IF4
Steckplatz e
Eingangsabbild-
File
Ausgangsabbild-
File
Steckplatz e
Konfigurations-
File
1
Moduldaten, Status und Kanalkonfiguration für die
Eingangsmodule
In diesem Kapitel werden Datentafel, Kanalstatus und Kanalkonfigurationswort
der Analogeingangsmodule beschrieben. Nachstehend sind die Informationen
zum Modul 1769-IF4 aufgeführt. Die Informationen zum Modul 1769-IF8
finden Sie auf Seite 3-16.
Der Speicherbelegungsplan für 1769-IF4 zeigt die Eingangs- und Konfigurati-
onsabbildtabellen für das Modul 1769-IF4. Ausführliche Informationen zur
Eingangsdatentafel finden Sie im Abschnitt Eingangsdaten-File des 1769-IF4 auf
Seite 3-2.

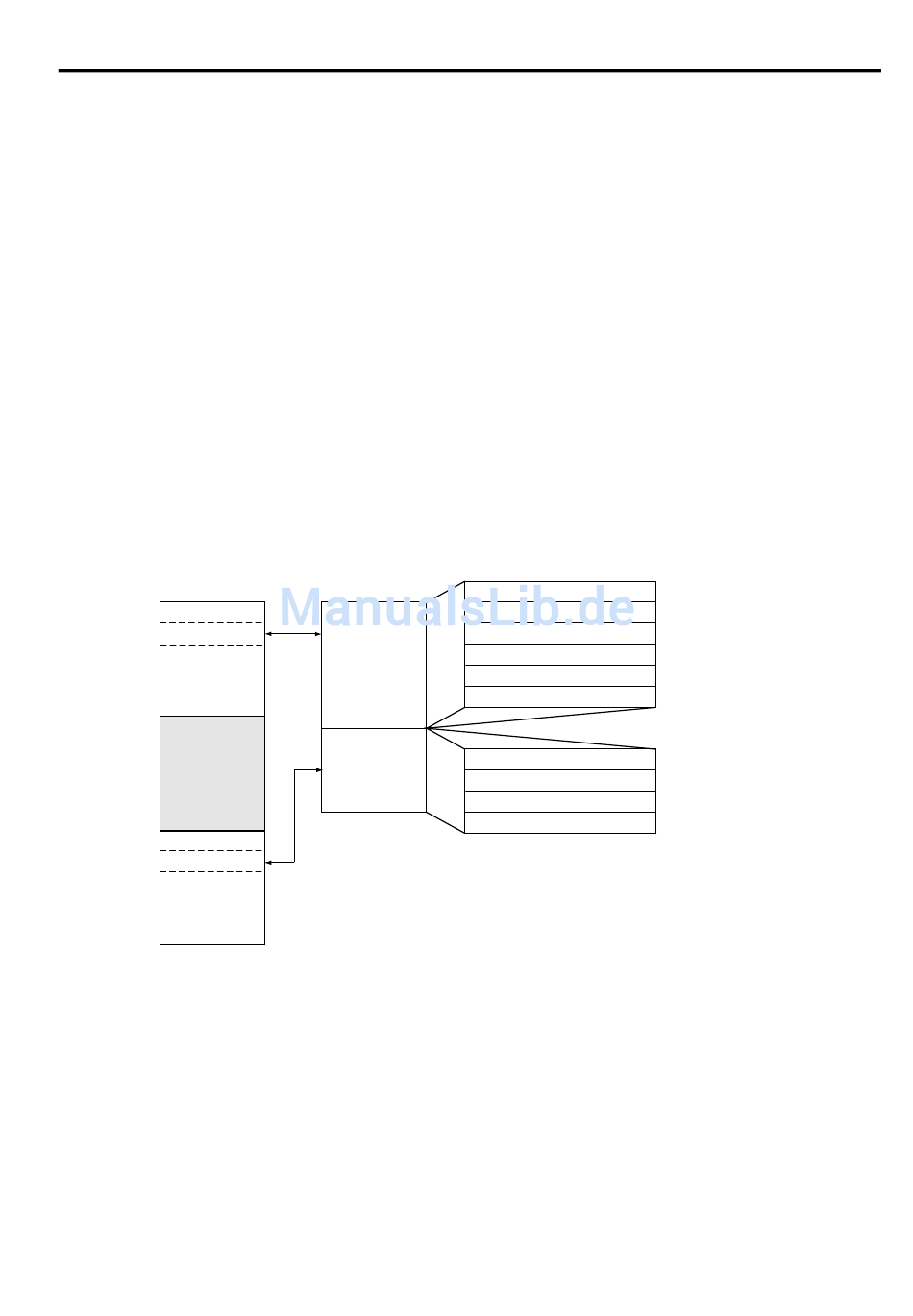

Abbildung 3.1 Speicherbelegungsplan für 1769-IF4
Speicherbelegung
Eingangsabbild
6 Wörter
Bereichsüber-/Bereichsunterschreitungs-Bits
Konfigurations-
Kanal 0 Konfigurationswort
File
Kanal 1 Konfigurationswort
4 Wörter
Kanal 2 Konfigurationswort
Kanal 3 Konfigurationswort
Bit 15
Kanal 0 Datenwort
Kanal 1 Datenwort
Kanal 2 Datenwort
Kanal 3 Datenwort
Allgemeine Status-Bits Wort 4, Bit 0 bis 3
Wort 5, Bit 0 bis 15
Bit 0
3
Kapitel
Wort 0
Wort 1
Wort 2
Wort 3
Wort 0
Wort 1
Wort 2
Wort 3
Publikation 1769-UM002B-DE-P – Juli 2005
