Automatische Vergrößerung
Wenn Sie den Horizontalskalenregler auf schnellere Zeit/Skalenteil-Werte einstellen, erhöht das Oszilloskop der Baureihe
MDO4000C automatisch die Abtastrate, um weiterhin dieselbe Aufzeichnungslänge in einer kürzeren Zeit zu erhalten. Das Gerät
erreicht dennoch irgendwann seine maximale Abtastrate. Wenn das Gerät mit seiner schnellsten Abtastrate arbeitet, führen
weitere Änderungen auf schnellere Zeitbasis-Einstellungen dazu, dass das Oszilloskop im Auto-magnify-Modus arbeitet, bei dem
das Oszilloskop die schnellere gewünschte Zeit/Skalenteil-Einstellung anzeigt und weiterhin die gewünschte Aufzeichnungslänge
erfasst. Das Ergebnis ist, dass das Oszilloskop nicht alle erfassten Punkt in der gewünschten Zeit/Skalenteil-Einstellung zeigen
kann.
Stattdessen zeigt das Oszilloskop nur einen Teil der gesamten Aufzeichnung im Zeitbereichraster an. Mit dieser Funktion haben
Sie eine Möglichkeit zur Vergrößerung eines Teils der Aufzeichnung, ohne dass Sie eine Bildschirmanzeige mit kleinerem Zoom
verwenden müssen. Die Funktion bietet Ihnen den maximalen Nutzen der Kombination Abtastrate/Aufzeichnungslänge für Ihr
Oszilloskop. Mit der automatischen Vergrößerung haben Sie Zugriff auf die gesamte Aufzeichnungslänge bei maximaler
Abtastrate.
HINWEIS. Die automatische Vergrößerung funktioniert nur, wenn die Zoom-Funktion ausgeschaltet ist.

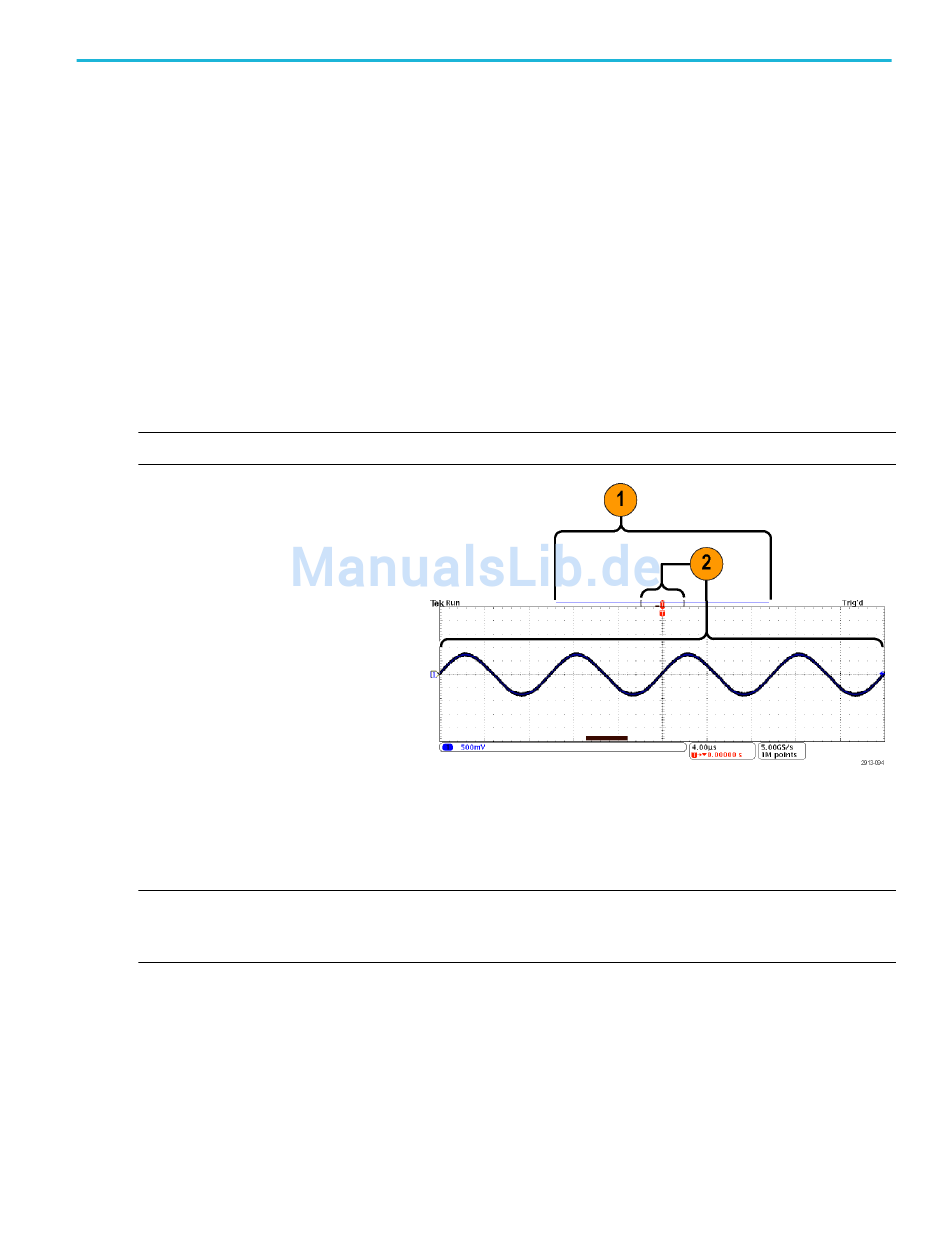

1.
Die gesamte Erfassung wird durch den
horizontalen Balken in der oberen
Anzeige angezeigt.
2.
Der Teil der Erfassung, der im
Zeitbereichsraster angezeigt wird, wird in
dem Teil der oberen Anzeige angezeigt,
der durch die Klammern definiert ist.
HINWEIS. Wenn Sie die Funktionen für den Frequenzbereich und die automatische Vergrößerung gleichzeitig nutzen und die
Spektrumzeit außerhalb des Teils der Erfassung verschieben, die im Raster angezeigt wird, verschwindet der orange Balken in
der Zeitbereichanzeige, der die Spektrumzeit anzeigt, genau wie auch alle Aktivitäten in der Frequenzbereichanzeige.
Benutzerhandbuch für die Oszilloskop-Baureihe MDO4000C
Analyse von Signal- oder Strahldaten
155
