Triggern auf Busse
Sie können Ihr Oszilloskop verwenden, um auf mehrere Datenbusse zu triggern, wenn das entsprechende Anwendungsmodul
installiert ist. Die Baureihe MDO4000C mit der Option MDO4MSO kann ohne ein Anwendungsmodul auf parallele Busse
triggern. Das Oszilloskop kann sowohl Informationen der physischen Schicht (als analoge Signale) als auch Informationen auf
Protokollebene (als digitale und symbolische Signale) anzeigen.
So richten Sie den Bustrigger ein:
1.
Wenn Sie mit den Bedienfeldtasten B1,
B2 oder B3 noch keinen Bus angegeben
haben, tun Sie dies jetzt.
2.

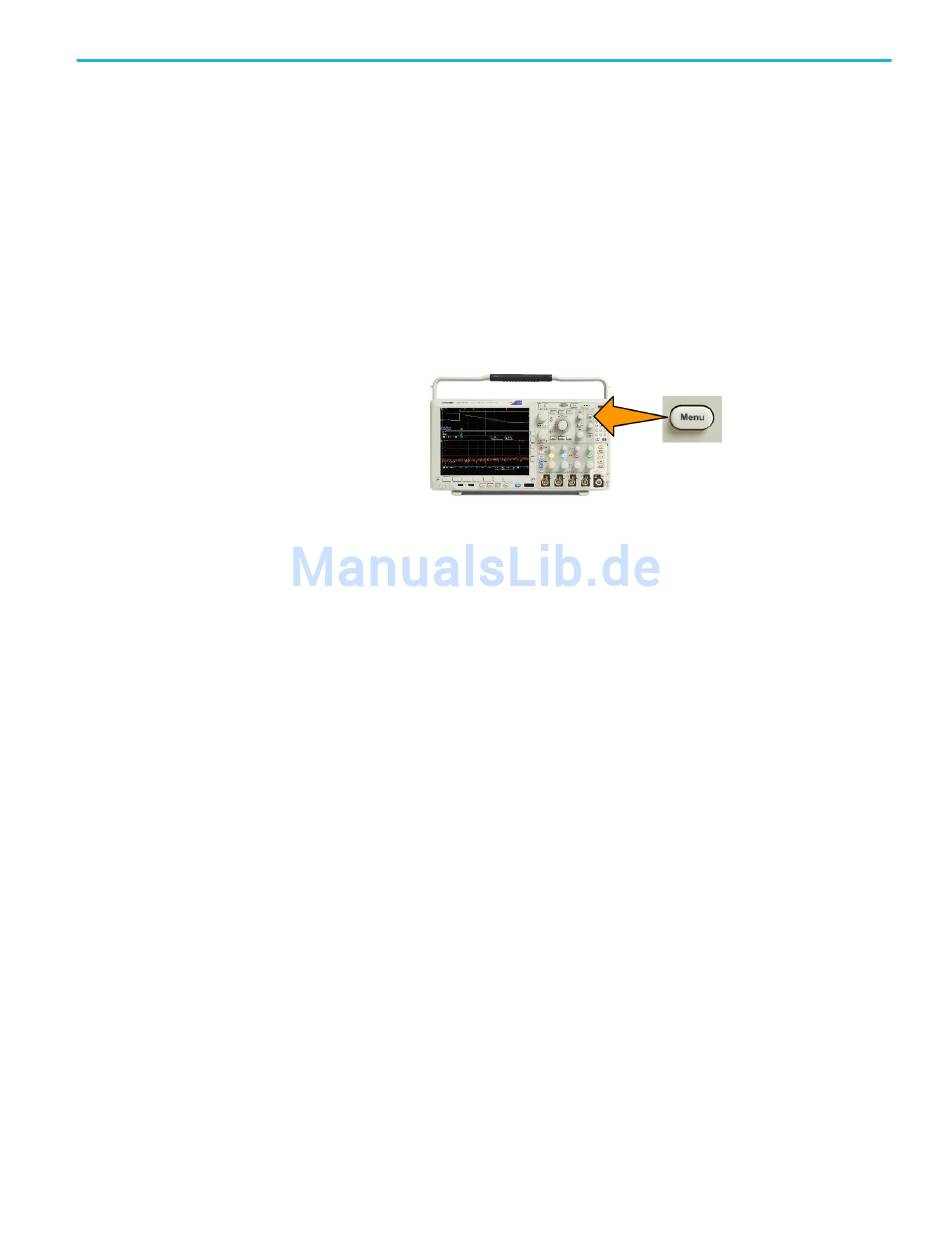

Drücken Sie Menü im Trigger-
Menübereich.
3.
Drücken Sie Typ.
4.
Blättern Sie durch Drehen des Mehrfunktions-Drehknopfs a durch das seitliche Menü „Triggertyp", und wählen Sie Bus
aus.
5.
Drücken Sie Triggerquelle und wählen Sie über das seitliche Menu „Triggerquelle" den Bus aus, auf den sie triggern
möchten.
6.
Drücken Sie die Taste Triggern auf, und wählen Sie im seitlichen Menü die gewünschte Option.
Trigger für parallele Busse
(erfordert Option MDO4MSO)
Sie können auf einem Binär- oder Hexadezimalwert triggern. Drücken Sie im unteren Menü die Taste Daten, und geben Sie mit
den Mehrzweck-Drehknöpfen a und b die entsprechenden Parameter ein.
Benutzerhandbuch für die Oszilloskop-Baureihe MDO4000C
Triggereinstellung
93
