Signal erfassen
FlexRay-Bus

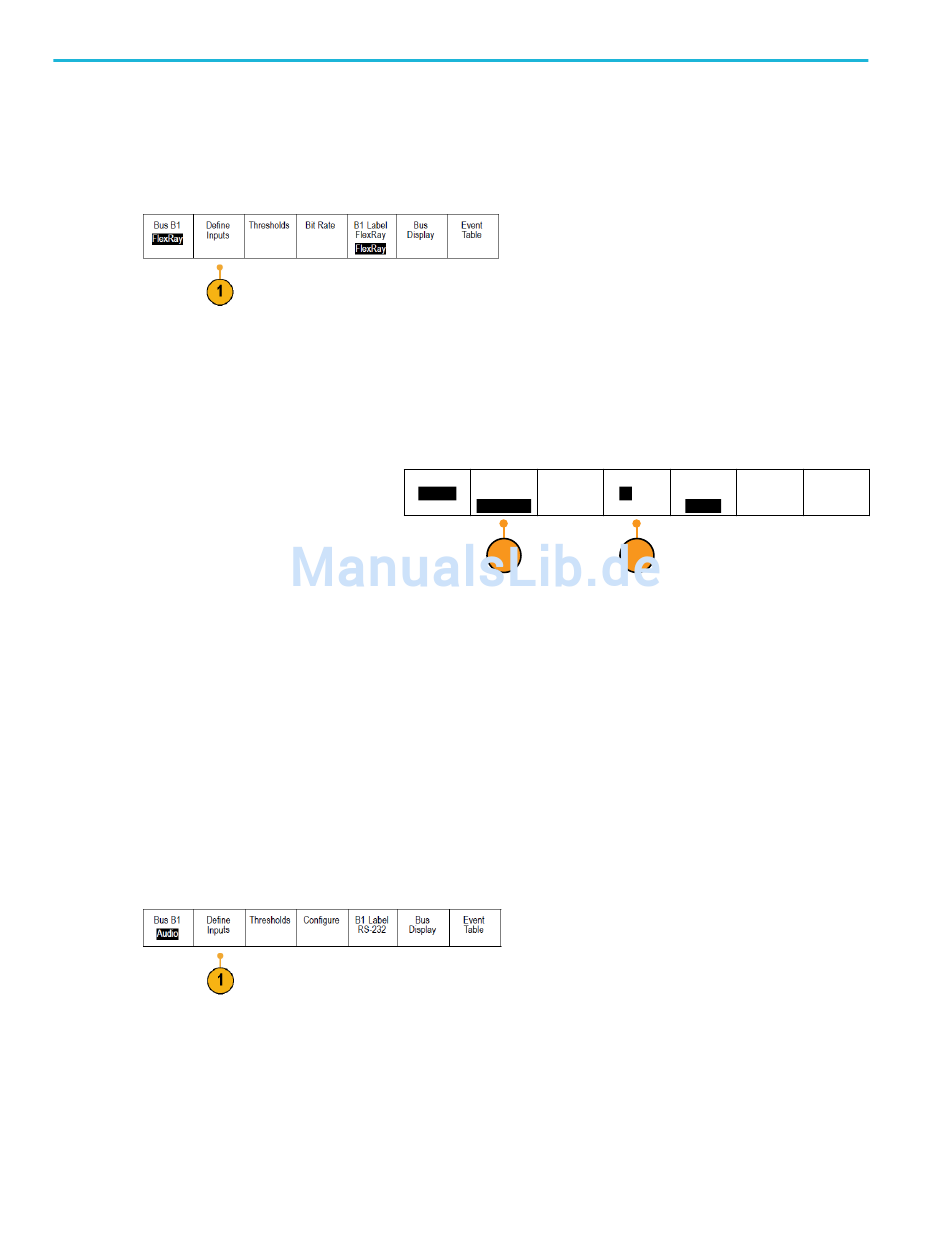

Um Daten von einem FlexRay-Bus zu erfassen, müssen auch folgende Elemente eingerichtet werden:
1.
Wenn Sie FlexRay ausgewählt haben, drücken Sie Eingänge definieren sowie die gewünschten Optionen im seitlichen
Menü.
2.
Drücken Sie wie jeweils anwendbar die Tasten „Schwellenw.", „Bit-Rate" „Bezeichng.", „Busanzeige" und „Ereignistabelle",
und legen Sie die entsprechenden Parameterwerte fest.
Ethernet
Um Daten von einem Ethernet-Bus zu erfassen, müssen auch diese Elemente eingerichtet werden:
1.
Wenn Sie Ethernet ausgewählt haben,
drücken Sie Eingänge definieren sowie
die gewünschten Optionen im seitlichen
Menü.
2.
Die Menüs für Schwellenwerte,
Busanzeige und Ereignistabelle
funktionieren ähnlich wie bei den anderen
seriellen Bussen.
3.
Drücken Sie IPv4, um die Decodierung
und Triggerung auf Internetprotokoll
Version 4-Signale auszuwählen.
Audio-Bus
Um Daten von einem Audio-Bus zu erfassen, müssen auch diese Elemente eingerichtet werden:
1.
Wenn Sie Audio ausgewählt haben, drücken Sie Eingänge definieren sowie die gewünschten Optionen im seitlichen
Menü.
2.
Drücken Sie Typ, und drehen Sie Mehrzweck a, um den Typ der Audio-Busdatenkonfiguration, auf die getriggert werden
soll, auszuwählen.
3.
Wählen Sie I2S, um auf das Standard-Inter-IC-Sound (Integrated Interchip Sound), elektrische serielle Busschnittstellen-
Standard-Stereoformat zu triggern.
4.
Wählen Sie Links angeordnet, um auf einen I2S-Datenstrom zu triggern, bei dem keine Bit-Taktverzögerung vorliegt und
bei dem die Daten direkt an der Flanke des Wortauswahltakts starten.
74
Bus (B1)
Eingänge
Schwellenwerte
Ethernet
definieren
100BASE-TX
1
Benutzerhandbuch für die Oszilloskop-Baureihe MDO4000C
IPv4
(B1)
Busanzeige
Ja
| Nein
Bezeichnung
Ethernet
3
Ereignistabelle
