Anhang B: Informationen über die passiven 10-fach-Tastköpfe TPP0500 und TPP1000 für 500 MHz und 1 GHz

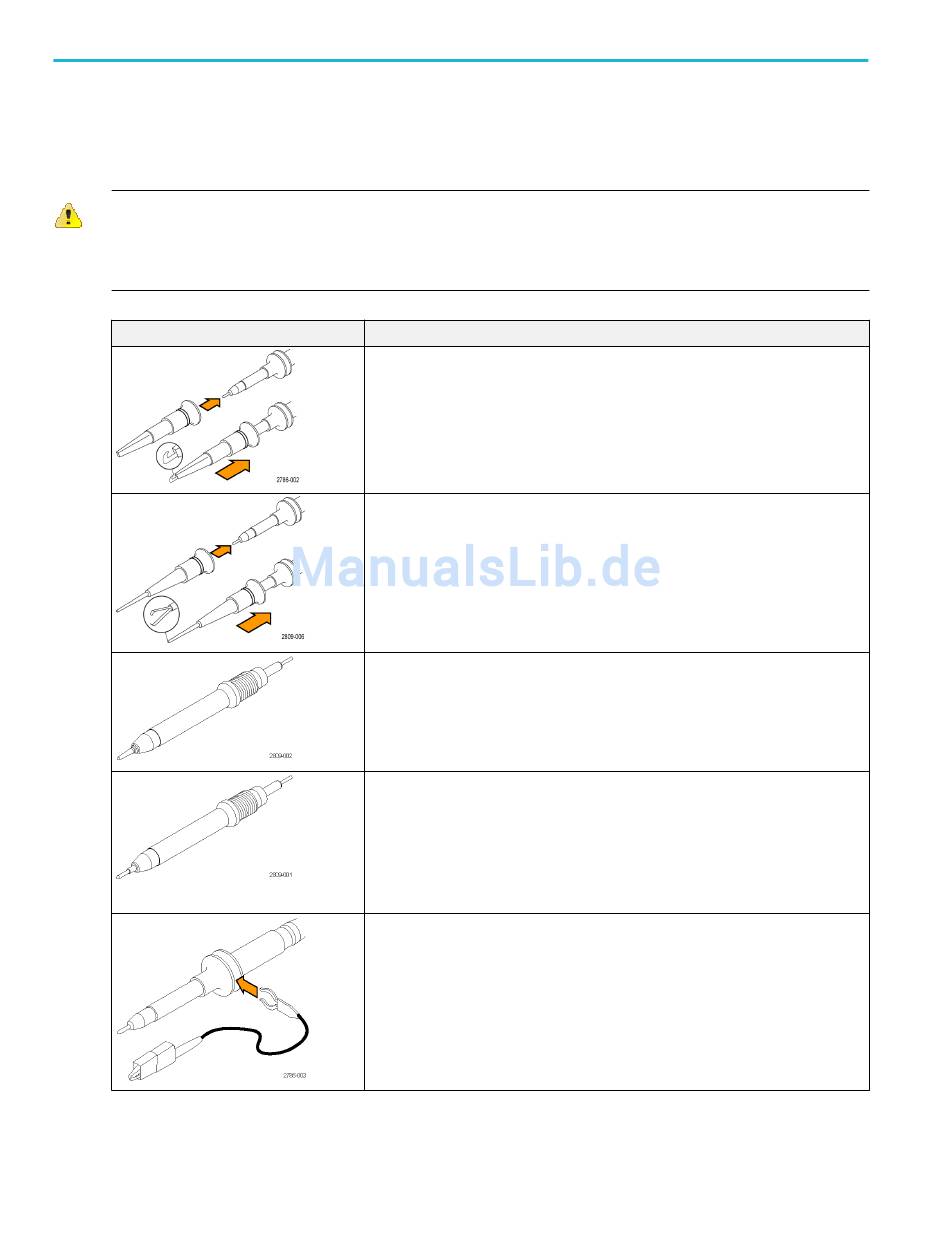

Standardzubehör
Im Folgenden ist das Standardzubehör aufgeführt, das mit dem Tastkopf mitgeliefert wird.
WARNUNG. Um einen Stromschlag bei der Verwendung des Tastkopfs oder des Zubehörs zu vermeiden, halten Sie das Gerät
immer am Fingerschutz des Tastkopfgehäuses oder des Zubehörs.
Um die Gefahr eines Stromschlags bei der Verwendung des Tastkopfs bei potentialfreien Messungen zu verringern, stellen Sie
sicher, dass das Referenzleitungszubehör vollständig angeschlossen ist, bevor Sie den Tastkopf an den Prüfaufbau anschließen.
Gegenstand
192
Beschreibung
Hakenspitze
Drücken Sie die Hakenspitze auf die Tastkopfspitze und hängen Sie den Haken
dann am Leiter ein
Neubestellung: Tektronix-Teilenummer 013-0362-XX
Mikro-Hakenspitze
Verwenden Sie diese Spitze bei Prüfpunkten, die aus Platzgründen schwer
zugänglich sind. Drücken Sie die Hakenspitze auf die Tastkopfspitze und hängen Sie
den Haken dann am Leiter ein
Neubestellung: Tektronix-Teilenummer 013-0363-XX
Feste Spitze
Diese (graue, nicht abgebildete) Spitze ist im Lieferumfang des Tastkopfs enthalten,
aber nicht vorinstalliert.
Neubestellung: Tektronix-Teilenummer 206-0610-XX
Federspitze
Diese (weiße) Spitze ist am Tastkopf vorinstalliert.
Diese Spitze verfügt über eine Feder. Damit ist das Testen von Leiterplatten auf
Kompatibilität möglich. Die Tastkopfspitze gibt bei Druckanwendung ein wenig nach
und nimmt danach wieder ihre ursprüngliche Position ein.
Neubestellung: Tektronix-Teilenummer 206-0611-XX
Erdungsleiter, mit Krokodilklemme
Befestigen Sie den Leiter an der Erdung des Tastkopfs und dann an der
Schaltkreiserdung.
Neubestellung: Tektronix-Teilenummer 196-3521-XX
Benutzerhandbuch für die Oszilloskop-Baureihe MDO4000C
