Anhang C: Informationen über den Logik-
Mehrzwecktastkopf P6316

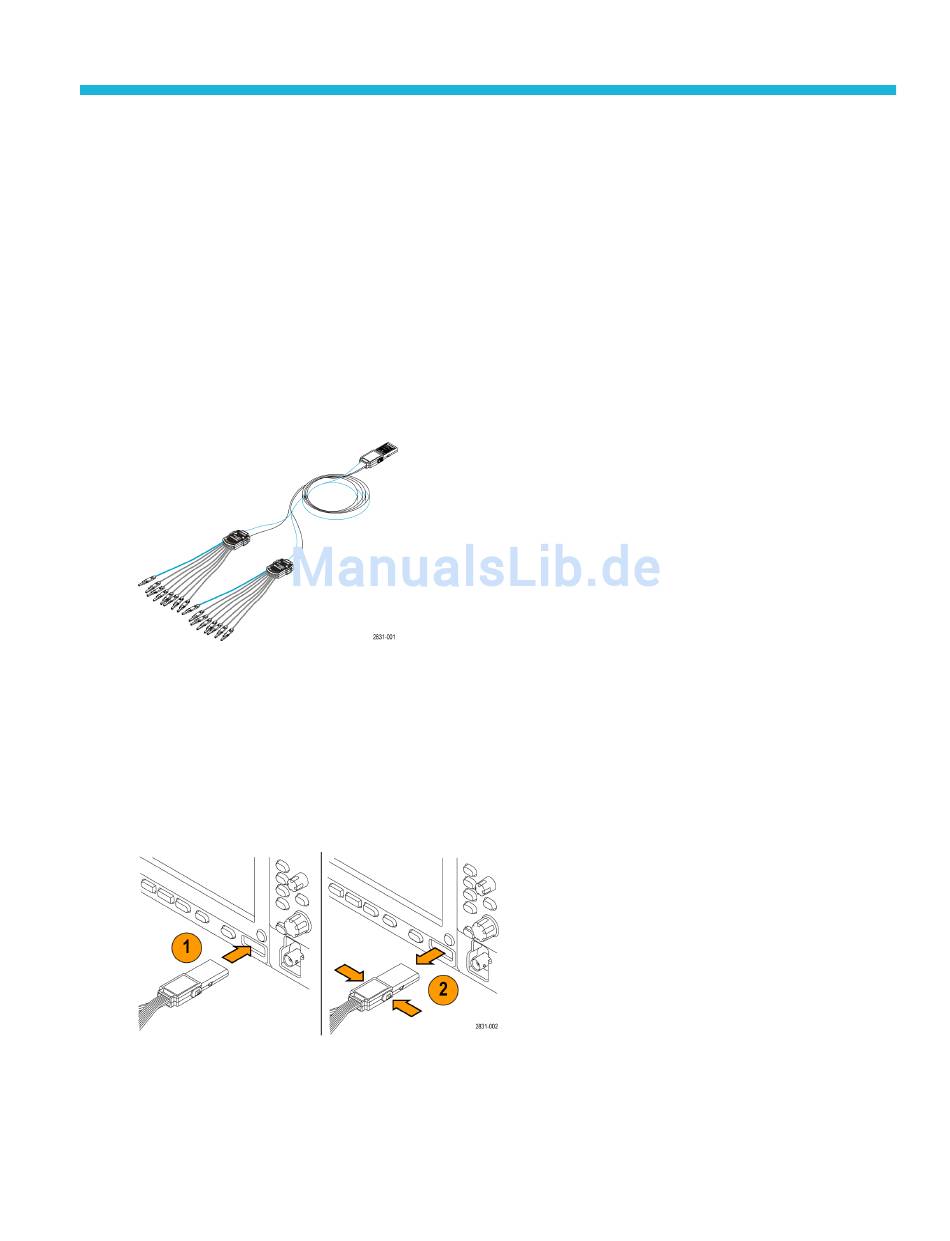

Produktbeschreibung
Der Mehrzweck-Logiktastkopf PP6616 verbindet die Mixed-Signal-Oszilloskope von Tektronix der Baureihe MDO4000C mit
digitalen Bussen und Signalen des Zielsystems. Der Tastkopf umfasst 16 Datenkanäle auf zwei Leitungssätzen (GROUP 1 und
GROUP 2).
Die erste Leitung in jedem Satz hat eine blaue Isolierung, die anderen sieben sind grau. Alle Leitungen sind an der Spitze
geerdet. Sie können die Tastkopfleitungen separat mit dem Zielsystem verbinden oder die Leitungen mithilfe der
Tastkopfspitzenhalter gruppieren.
Anschließen des Tastkopfs an das Oszilloskop
Verbinden Sie den Tastkopf wie unten gezeigt mit dem Oszilloskop.
1.
Stecken Sie den Tastkopf mit dem Schild nach oben in den Anschluss am Oszilloskop.
2.
Wenn Sie den Tastkopf entfernen möchten, drücken Sie auf die Tasten an der Seite und ziehen Sie den Tastkopf heraus.
Benutzerhandbuch für die Oszilloskop-Baureihe MDO4000C
197
