Triggereinstellung
Triggermodi
Der Triggermodus bestimmt, wie sich das Gerät verhält, wenn kein Triggerereignis vorliegt:
Im normalen Triggermodus kann das Gerät nur Signale erfassen, wenn ein Trigger vorliegt. Wenn kein Trigger vorliegt, wird
•
auf dem Bildschirm die zuletzt erfasste Signalaufzeichnung angezeigt. Wenn keine vorherige Signalaufzeichnung
vorhanden ist, wird kein Signal angezeigt.
•
Im Auto-Triggermodus kann das Gerät auch ein Signal erfassen, wenn kein Trigger vorliegt. Im automatischen Modus wird
ein Timer verwendet, der einsetzt, wenn die Erfassung gestartet wird und die Vortriggerinformationen abgerufen werden.
Wenn ein Triggerereignis nicht erkannt wird, bevor der Timer abläuft, erzwingt das Gerät einen Trigger. Die Zeitspanne für
das Warten auf ein Triggerereignis hängt von der Zeitbasiseinstellung ab.
Im Modus „Auto" wird das Signal in der Anzeige nicht synchronisiert, wenn Trigger aufgrund von fehlenden gültigen
Triggerereignissen erzwungen werden. Dies führt dazu, dass das Signal über die Anzeige zu rollen scheint. Wenn ein gültiger
Trigger auftritt, wird der Bildschirm stabil.
Sie können auch durch Drücken der Taste „Trigger erzwingen" erzwingen, dass das Gerät triggert.
Trigger-Holdoff
Passen Sie den Holdoff an, um eine stabile Triggerung zu erreichen, wenn das Gerät auf unerwünschten Triggerereignissen
triggert.

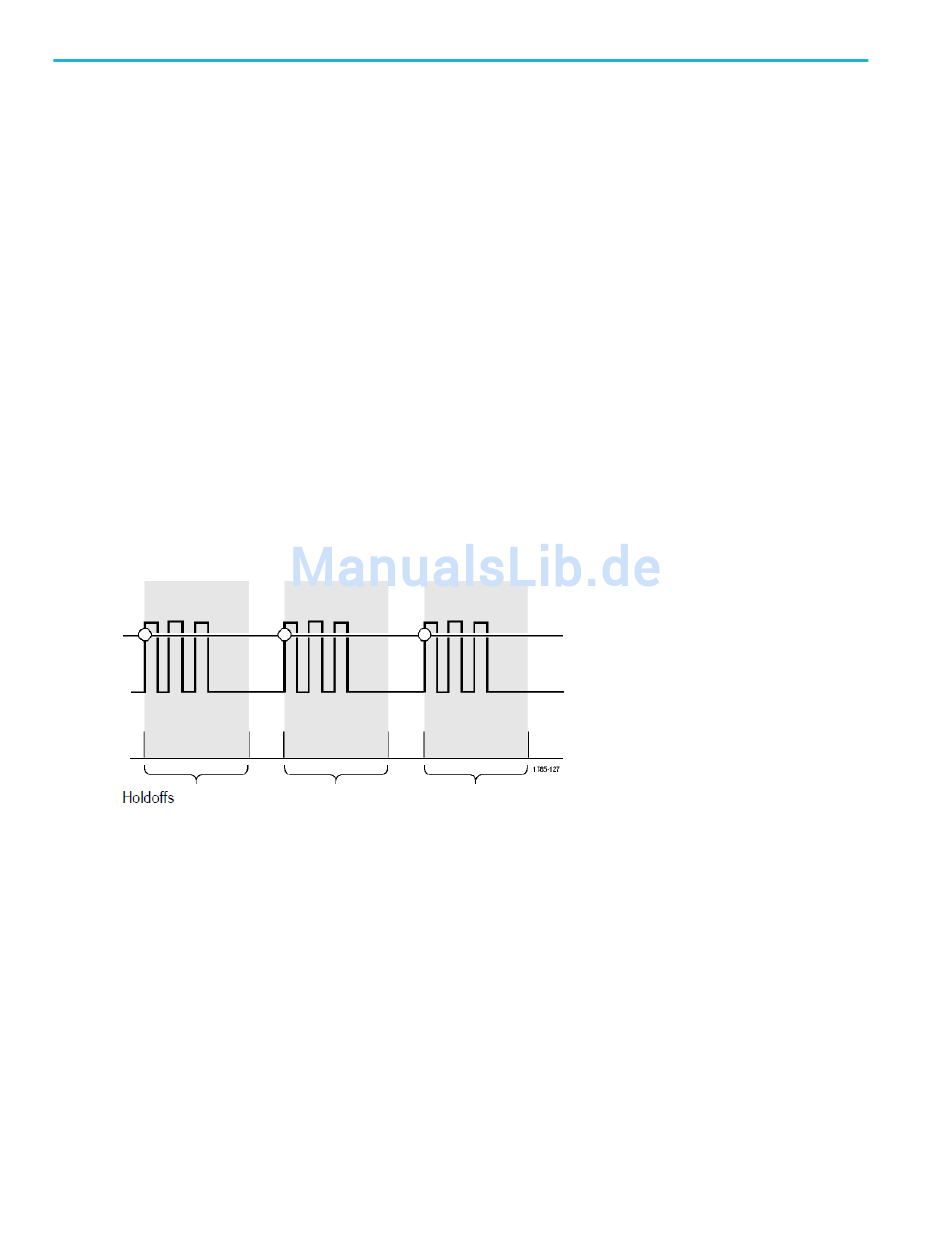

Der Trigger-Holdoff kann zur Stabilisierung der Triggerung hilfreich sein, da das Oszilloskop während der Holdoff-Zeit keine
neuen Trigger erkennt. Wenn das Gerät ein Triggerereignis erkennt, wird das Triggersystem deaktiviert, bis die Erfassung
abgeschlossen ist. Außerdem bleibt das Triggersystem während der Holdoff-Zeit deaktiviert, die auf jede Erfassung folgt.
Triggerkopplung
Durch die Triggerkopplung wird bestimmt, welcher Teil des Signals an die Triggerschaltung übergeben wird. Bei der Flanken-
und Sequenztriggerung können alle verfügbaren Kopplungsarten verwendet werden: Gleichstrom, Wechselstrom,
Niederfrequenzunterdrückung, Hochfrequenzunterdrückung und Rauschunterdrückung. Bei allen anderen Triggertypen wird
ausschließlich die DC-Kopplung (Gleichstromkopplung) verwendet.
