1.
RF. Drücken Sie diese Taste, um die Frequenzbereichsanzeige und das Frequenzbereichsmenü anzuzeigen. Das HF-Menü
bietet Zugriff auf die Spektrogrammanzeige.
2.
Freq/Span. Drücken Sie diese Taste, um den Teil des Spektrums anzugeben, der auf der Anzeige angezeigt werden soll.
Legen Sie die Mittenfrequenz und die Spanne fest – oder legen Sie die Start- und die Stoppfrequenz fest.
3.
Ampl. Drücken Sie diese Taste, um den Referenzpegel festzulegen.
4.
Bndb. Drücken Sie diese Taste, um die Auflösungsbandbreite festzulegen.
5.
Markierungen. Drücken Sie diese Taste, um automatische oder manuelle Markierungen festzulegen.

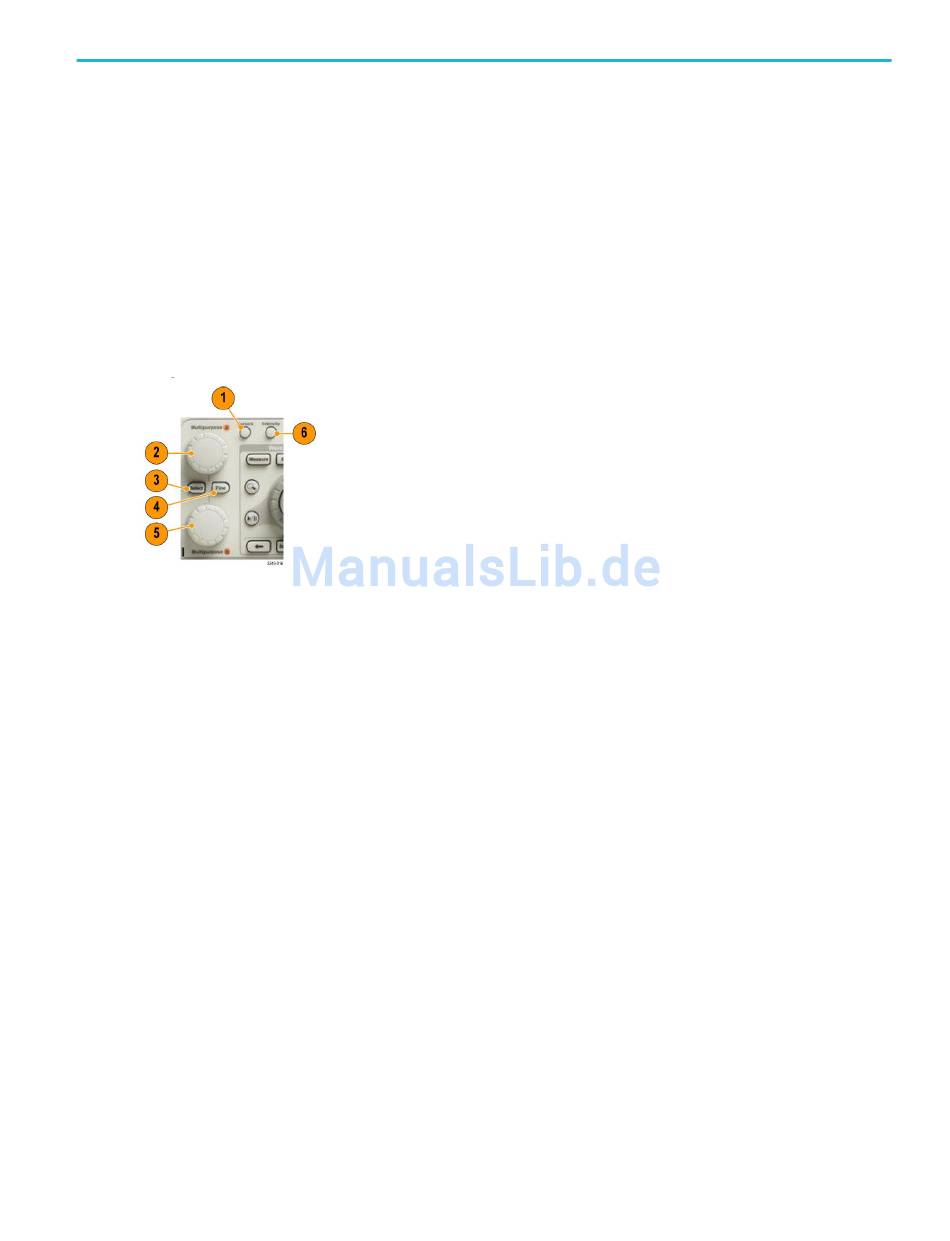

Verwenden weiterer Bedienelemente
1.
Cursor. Drücken Sie einmal, um die beiden vertikalen Cursors zu aktivieren. Drücken Sie die Taste erneut, um alle Cursors
zu deaktivieren. Halten Sie diese Taste gedrückt, um das Cursormenü anzuzeigen. Verwenden Sie das Menü, um
Cursorfunktionen wie „Typ", „Quelle", „Ausrichtung", „Gekoppelt" und „Einheiten" auszuwählen.
Wenn die Cursor aktiviert sind, können Sie ihre Position mit den Mehrfunktions-Drehknöpfen steuern.
2.
Drehen Sie den oberen Mehrzweck-Drehknopf a, wenn dieser aktiviert ist, um einen Cursor zu verschieben, einen
numerischen Parameterwert für ein Menüelement festzulegen oder um aus einer Popup-Liste von Optionen eine Auswahl
zu treffen. Drücken Sie die Taste Fein, um zwischen gröberen und feineren Anpassungen umzuschalten.
Über Bildschirmsymbole werden Sie informiert, ob a oder b aktiv ist.
3.
Wählen. Drücken Sie die Taste, um spezielle Funktionen zu aktivieren.
Bei Verwendung der beiden vertikalen Cursor (und ohne sichtbare horizontale Cursor) können Sie diese Taste drücken, um
die Cursor zu koppeln oder zu entkoppeln. Wenn sowohl die beiden vertikalen als auch die beiden horizontalen Cursor
sichtbar sind, können Sie diese Taste drücken, um entweder die vertikalen oder die horizontalen Cursor zu aktivieren.
4.
Fein. Drücken Sie die Taste, um zwischen gröberen und feineren Anpassungen mit den zahlreichen Funktionen der
Mehrfunktions-Drehknöpfe a und b umzuschalten.
5.
Drehen Sie den unteren Drehknopf Mehrzweckb, wenn dieser aktiviert ist, um einen Cursor zu verschieben oder einen
numerischen Parameterwert eines Menüelements einzustellen. Drücken Sie Fein, um die Einstellungen in kleineren
Schritten vorzunehmen.
Benutzerhandbuch für die Oszilloskop-Baureihe MDO4000C
Kennenlernen des Gerätes
37
