Signal erfassen
Beschreibung

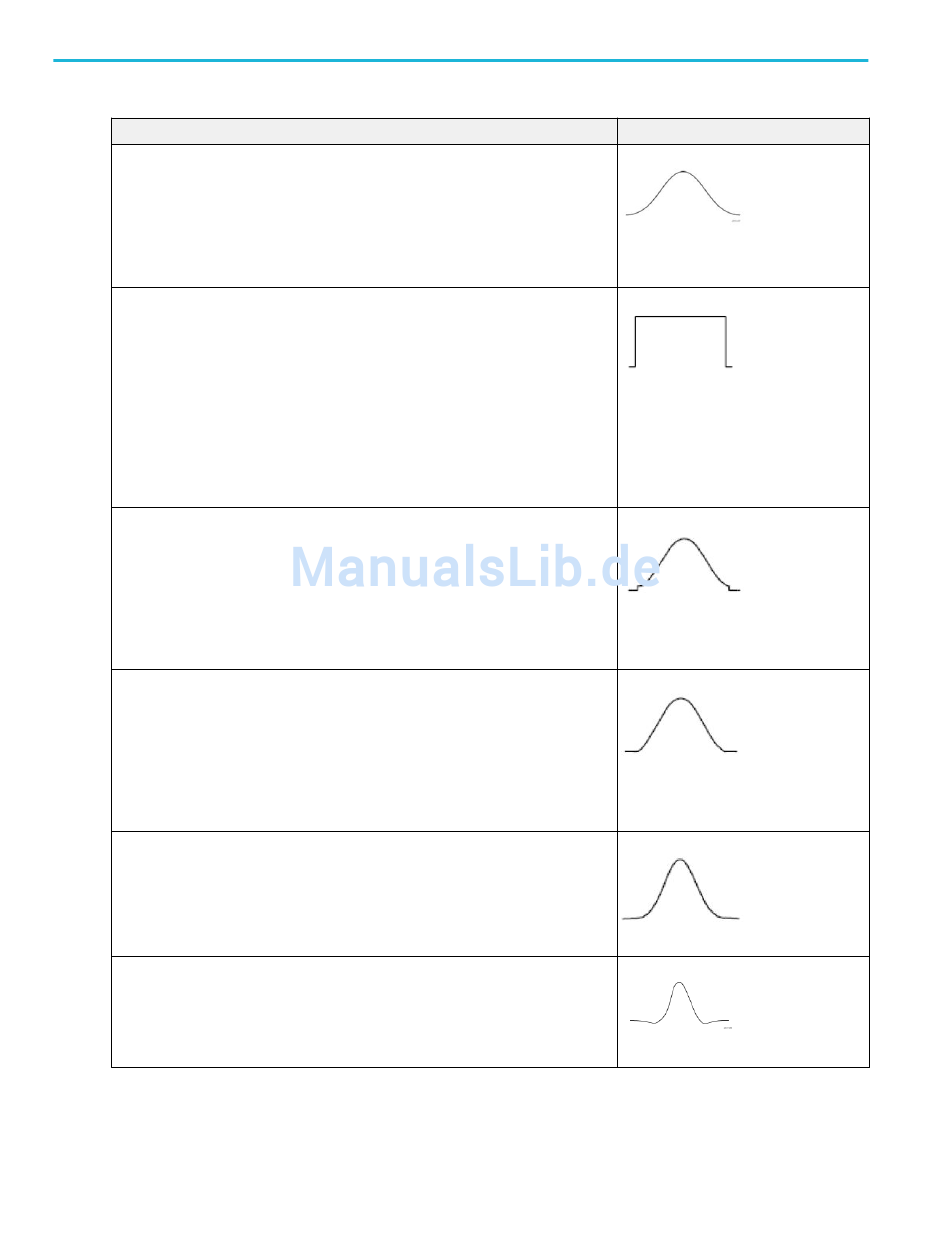

Kaiser
Die Frequenzauflösung bei Verwendung des Kaiser-Fensters ist relativ gut, die
Spektralverluste sind gering und die Amplitudengenauigkeit ist gut.
Das Kaiser-Fenster eignet sich optimal, wenn die Frequenzen sehr nahe am selben
Wert liegen, aber stark unterschiedliche Amplituden haben (Nebenkeulenebene und
Formfaktor sind der Gaußschen RBW am nächsten). Dieses Fenster eignet sich
auch gut für Zufallssignale.
Rectangular
Die Frequenzauflösung bei Verwendung des Rectangular-Fensters (auch als
„Boxcar-Fenster" bezeichnet) ist sehr gut, die Spektralverluste sind hoch und die
Amplitudengenauigkeit ist gering.
Verwenden Sie das Rectangular-Fenster, um Störspitzen oder Bursts zu messen, bei
denen die Signalpegel vor und nach dem Ereignis fast gleich sind. Verwenden Sie
dieses Fenster auch für Sinussignale gleicher Amplitude mit nahe
beieinanderliegenden Frequenzen sowie für unkorreliertes Breitbandrauschen mit
einem sich relativ langsam ändernden Spektrum. Dieses Fenster eignet sich am
besten zum Messen des Frequenzspektrums von sich nicht wiederholenden
Signalen sowie zum Messen der Frequenzanteile nahe DC.
Hamming
Die Frequenzauflösung bei Verwendung des Hamming-Fensters ist gut (etwas
besser als Hanning), die Spektralverluste sind moderat und die
Amplitudengenauigkeit ist relativ gut.
Verwenden Sie das Hamming-Fenster zum Messen von Sinusrauschen sowie von
periodischem und unkorreliertem Schmalbandrauschen. Dieses Fenster eignet sich
gut für Störspitzen oder Bursts, wobei die Signalpegel vor und nach dem Ereignis
erhebliche Unterschiede aufweisen.
Hanning
Die Frequenzauflösung bei Verwendung des Hanning Fensters (auch als
„Hann" bezeichnet) ist gut, die Spektralverluste sind gering und die
Amplitudengenauigkeit ist relativ gut.
Verwenden Sie das Hanning-Fenster zum Messen von Sinusrauschen sowie von
periodischem und unkorreliertem Schmalbandrauschen. Dieses Fenster eignet sich
gut für Störspitzen oder Bursts, wobei die Signalpegel vor und nach dem Ereignis
erhebliche Unterschiede aufweisen.
Blackman-Harris
Die Frequenzauflösung bei Verwendung des Blackman-Harris-Fensters ist niedrig,
die Spektralverluste sind sehr gering und die Amplitudengenauigkeit ist gut.
Verwenden Sie das Blackman-Harris-Fenster vorrangig zum Messen von
Einfrequenzsignalen, um nach Oberwellen höheren Grades oder mehreren
Sinussignalen mit moderaten oder großen Abständen zu suchen.
Flat-Top
Die Frequenzauflösung bei Verwendung eines Flat-Top-Fensters ist schlecht, die
Spektralverluste sind gering und die Amplitudengenauigkeit ist sehr gut.
Mit dem Flat-Top-Fenster können Sie genaue Amplitudenmessungen von
Sinussignalen mit moderaten oder großen Abständen durchführen.
84
Fenster
Benutzerhandbuch für die Oszilloskop-Baureihe MDO4000C
