Tektronix TDS3000 Benutzerhandbuch

Digital-phosphor-oszilloskope der serie tds3000
Vorschau ausblenden Andere Handbücher für TDS3000:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

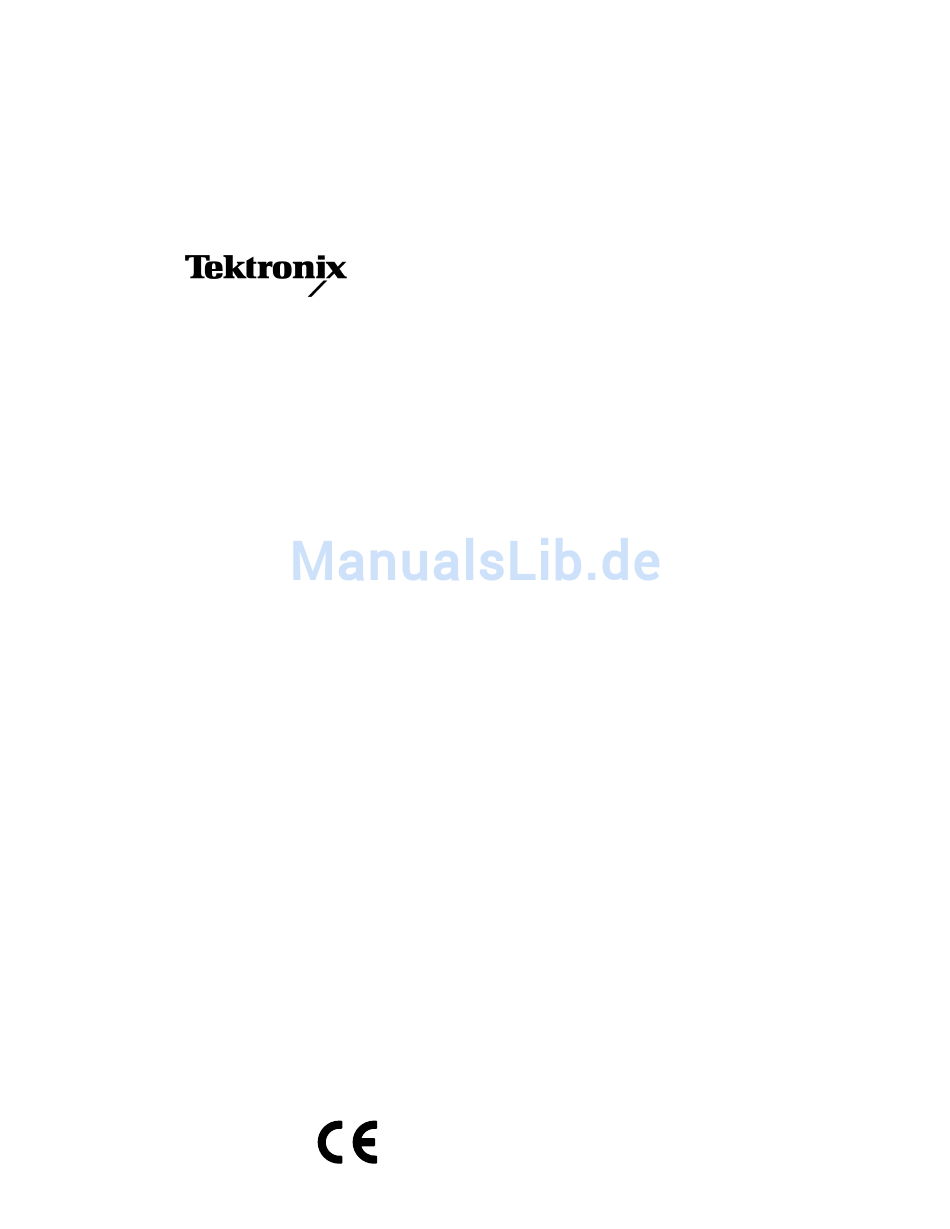

Benutzerhandbuch
Digital-Phosphor-Oszilloskope
der Serie TDS3000
071-0279-01
Dieses Dokument unterstützt Firmware Version
2,00 und höher.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Tektronix TDS3000

Inhaltszusammenfassung für Tektronix TDS3000

  • Seite 1 Benutzerhandbuch Digital-Phosphor-Oszilloskope der Serie TDS3000 071-0279-01 Dieses Dokument unterstützt Firmware Version 2,00 und höher.
  • Seite 2 Patenten gedeckt. Die Informationen dieser Veröffentlichungen ersetzen die aller vorhergehenden. Die Spezifikationen und Preise können ohne Vorankündigung geändert werden. Tektronix Inc., P.O. Box 1000, Wilsonville, OR 97070–1000 TEKTRONIX, TEK, TEKPROBE und TekSecure sind eingetragene Warenzeichen von Tektronix Inc.
  • Seite 3 Ersatz für dieses fehlerhafte Produkt zur Verfügung zu stellen. Batterien sind von dieser Garantie ausgeschlossen. Um mit dieser Garantie Kundendienst zu erhalten, muß der Kunde Tektronix über den Fehler vor Ablauf der Garantiezeit informieren und passende Vorkehrungen für die Durchführung des Kundendienstes treffen.
  • Seite 4 Ersatz für dieses fehlerhafte Produkt zur Verfügung zu stellen. Batterien sind von dieser Garantie ausgeschlossen. Um mit dieser Garantie Kundendienst zu erhalten, muß der Kunde Tektronix über den Fehler vor Ablauf der Garantiezeit informieren und passende Vorkehrungen für die Durchführung des Kundendienstes treffen.

  • Seite 5: Inhaltsverzeichnis

    ......1–30 Rückwand-Anschlüsse ....... . 1–31 Benutzerhandbuch Serie TDS3000...
  • Seite 6 ........3–60 Vertikale Bedienelemente ......3–70 Benutzerhandbuch Serie TDS3000...
  • Seite 7 ......... . F–1 Glossar Index Benutzerhandbuch Serie TDS3000...

  • Seite 8: Allgemeine Sicherheitsbestimmungen

    Um Feuer oder einen Stromschlag zu vermeiden, prüfen Sie alle Angaben auf diesem Produkt. Schlagen Sie weitere Angaben im Produkthandbuch nach, bevor Sie das Produkt anschließen. Schließen Sie die Masseleitung des Tastkopfs nur an die Erdung an. Benutzerhandbuch Serie TDS3000...
  • Seite 9 Verwenden Sie dieses Gerät nicht in nassen/feuchten Umgebungen. Verwenden Sie dieses Gerät nicht in explosiven Umgebungen. Sorgen Sie für saubere und trockene Produktoberflächen. Sorgen Sie für die richtige Kühlung. Weitere Informationen über die Installation des Produkts mit ordnungsgemäßer Kühlung erhalten Sie im Handbuch. Benutzerhandbuch Serie TDS3000...

  • Seite 10: Sicherheitsbestimmungen Und Symbole

    Lesen der Angaben auftreten kann. CAUTION weist auf eine Gefahr für das Produkt hin. Symbole auf dem Produkt. Die folgenden Symbole befinden sich unter Umständen auf dem Produkt: WARNUNG Erdungsklemme VORSICHT Batterie- Hochspannung Lesen Sie im Informationen Handbuch nach Benutzerhandbuch Serie TDS3000...

  • Seite 11: Vermeiden Von Elektrostatischer Entladung

    Nickel-Cadmium-(NiCad-) Batterie ausgeliefert, die ordnungsgemäß wiederverwertet oder entsorgt werden muß. Informationen über Batterie-Wiederverwertungsstellen in den USA oder Kanada erhalten Sie unter folgender Adresse: RBRC (800) BATTERY Rechargeable Battery Recycling Corp. (800) 227-7379 P.O. Box 141870 www.rbrc.com Gainesville, Florida 32614 Benutzerhandbuch Serie TDS3000...

  • Seite 12: Vorwort

    Vorwort In diesem Benutzerhandbuch werden die Funktionen, die Bedienung und die Anwendungsbereiche der Digital-Phosphor-Oszilloskope der Serie TDS3000 beschrieben. In der folgenden Tabelle erfahren Sie, welche Informationen dieses Handbuch enthält. Informationen: Handbuchverweis: Produktübersicht Produkt- und Funktionsbeschreibung auf Seite 1–4 Installationsinformationen Stromanschluß auf Seite 1–10 Grundlegende Bedienung Frontplatten-Optionen auf Seite 1–18...

  • Seite 13: Ansprechpartner Bei Tektronix

    Vorwort Ansprechpartner bei Tektronix Produkt- Bei Fragen zur Verwendung von Meßgeräten von Support Tektronix wenden Sie sich in USA an: 1-800-TEK-WIDE (1-800-835-9433 Durchw. 2400) 6:00 – 17:00 Pazifische Zeit Oder schicken Sie ein E-Mail an: tm_app_supp@tektronix.com Wenn Sie außerhalb der USA Produkt-Support benötigen, wenden Sie sich an Ihren lokalen...
  • Seite 14 Vorwort Benutzerhandbuch Serie TDS3000...

  • Seite 15: Erste Schritte

    Erste Schritte...

  • Seite 17: Erste Einstellungen

    H Sie sollten die Tastkopfkompensation jedesmal vornehmen, wenn Sie einen passiven Tastkopf das erste Mal an einen der Eingangs- kanäle anschließen. H Sie sollten das Selbstkalibrierungsprogramm jedesmal ausführen, wenn sich die Umgebungstemperatur um 10_C oder mehr ändert. Benutzerhandbuch Serie TDS3000 1–1...

  • Seite 18: Funktionstest

    Schließen Sie die Tastkopfspitze und die Bezugsleitung an die TASTKOPFKOMP-Anschlüs- se an. CH 1 4. Drücken Sie auf AUTOSET. Sie sollten nun ein rechteckiges Si- gnal in der Anzeige sehen (ca. 5 V bei 1 kHz). 1–2 Benutzerhandbuch Serie TDS3000...

  • Seite 19: Tastkopfkompensation

    Richtig kompensiert 3. Ändern Sie, falls erforderlich, die Tastkopfeinstellung. Wiederholen Sie die oben beschriebenen Vorgänge, falls erforderlich. HINWEIS. Weitere Informationen über die mit dem Oszilloskop gelieferten Tastköpfe erhalten Sie im Anhang D: Grundlegende Informationen zu Tastköpfen. Benutzerhandbuch Serie TDS3000 1–3...

  • Seite 20: Signalpfadkompensation

    5. Drücken Sie auf OK Signalpfad kompensieren. Dieser Vorgang nimmt einige Minuten in Anspruch. HINWEIS. Die Signalpfadkompensation beinhaltet keine Kalibrierung der Tastkopfspitze. Produkt- und Funktionsbeschreibung Zu den Phosphor-Oszilloskopen der TDS3000-Familie gehören die in der nachfolgenden Tabelle beschriebenen Modelle. Maximale Modell Bandbreite...

  • Seite 21: Erfassungsfunktionen

    Signals zu erfassen und anzuzeigen. Siehe Seite 3–9. Signalberechnungen. Verwenden Sie Signalberechnungen, um Signale zu addieren, subtrahieren, multiplizieren oder dividieren. Sie können Berechnungen beispielsweise zur Analyse von Differenzsignalen oder zur Berechnung eines Leistungssignals verwenden. Siehe Seite 3–74. Benutzerhandbuch Serie TDS3000 1–5...

  • Seite 22: Anzeigefunktionen

    Sie den B-Trigger hinzu, um komplexere Ereignisse zu erfassen. Sie können die A- und B-Trigger zusammen verwenden, um Warten-auf-Zeit- oder Warten-auf-Ereignis-Trigger einzurichten. Siehe Seite 3–50. Video-Trigger. Triggern Sie ein Video-Halbbild oder Zeilen, um eine stabile Anzeige von Standard-Videosignalen zu erhalten. Siehe Seite 3–59. 1–6 Benutzerhandbuch Serie TDS3000...

  • Seite 23: Einfache Funktionen

    Programmierung per Fernzugriff, das Senden einer Hardcopy an einen LAN-Drucker oder das Anzeigen des Oszilloskopbildschirms auf einem Monitor hinzuzufügen. Siehe Seite 1–17. Batterie-Stromversorgung. Installieren Sie einen aufladbaren Batteriesatz, damit Sie das Oszilloskop ohne Netzbetrieb verwenden können. Siehe Seite 1–10. Benutzerhandbuch Serie TDS3000 1–7...

  • Seite 24: Transport Des Oszilloskops

    Platz, an dem Sie das Referenzhandbuch aufbewahren können. Wenn Sie keine Batterien verwenden, benutzen Sie das zusätzliche Fach des Batteriefachs, um Tastköpfe und anderes Zubehör aufzubewahren. VORSICHT. Um Schaden am Diskettenlaufwerk zu vermeiden, transportieren Sie das Oszilloskop nicht mit einer eingelegten Diskette. 1–8 Benutzerhandbuch Serie TDS3000...

  • Seite 25: Aufstellen Des Oszilloskops

    Sie können das Oszilloskop an einem geerdeten Stromnetz mit einer Spannung von 90 V bis 250 V und einer Frequenz von 47 Hz bis 440 Hz in Betrieb nehmen. Das Oszilloskop ist durch das Netzkabel geerdet. Die Sicherung ist integriert und kann nicht ausgetauscht werden. Benutzerhandbuch Serie TDS3000 1–9...

  • Seite 26: Batteriestrom Verwenden

    Sie die Batterie dann vollständig neu auf. So bietet Ihr Batteriesatz immer eine Spitzenleistung. Schlagen Sie im Kapitel Allgemeine Sicherheitshinweise nach, wenn Sie weitere Informationen über die Entsorgung von Nickel-Kad- mium-Batterien erhalten möchten. 1–10 Benutzerhandbuch Serie TDS3000...

  • Seite 27: Sicherer Betrieb Mit Batteriestrom

    Oszilloskop (> 30 V ) einen Stromschlag erhalten. Zur Vorkehrung und als Schutzmaßnahme muß zwischen der Erdungs- klemme an der Rückplatte und Erde das von Tektronix gelieferte Erdungskabel angeschlossen werden. Bei Verwendung eines anderen Erdungskabels muß dessen Stärke mindestens 18 Gauge betragen.

  • Seite 28: Installieren Der Batterie

    2. Entfernen Sie das zusätzliche Fach. Batteriefach (Offen) 3. Schieben Sie die Batterie in das Fach, und drücken Sie sie an beiden Seiten, bis Sie sie einrastet. 4. Drücken Sie an beiden Seiten des Batteriefachs, um es zu schließen. 1–12 Benutzerhandbuch Serie TDS3000...

  • Seite 29: Betriebszeitenmaximierung

    Um eine möglichst lange Betriebszeit des Oszilloskops mit einer vollen Batterie zu erreichen, sollten Sie folgende Vorkehrungen treffen: H Reduzieren Sie die Intensität der Hintergrundbeleuchtung (siehe Seite 3–17) H Entfernen Sie unbenutzte aktive Tastköpfe H Verwenden Sie nur passive Tastköpfe Benutzerhandbuch Serie TDS3000 1–13...

  • Seite 30: Aufladen Der Batterie

    Oszilloskop ein- oder aus- geschaltet ist. Batterie wird mit externem Ladegerät 3 Stunden TDS3CHG aufgeladen. HINWEIS. Laden Sie die Batterie auf, wenn Sie sie zum ersten Mal verwenden oder wenn Sie lange aufbewahrt wurde. 1–14 Benutzerhandbuch Serie TDS3000...

  • Seite 31: Installation Eines Anwendungsmoduls

    Sie die Firmware-Aktualisierungsdiskette mit der Nummer eins in das Diskettenlaufwerk ein. 7. Schalten Sie das Oszilloskop ein. Das Oszilloskop bestimmt, ob die Firmware-Aktualisierung erforderlich ist. Wenn keine Firmware-Aktualisierung erforderlich ist, fahren Sie mit Schritt 9 fort. Benutzerhandbuch Serie TDS3000 1–15...
  • Seite 32 Schritt 6. Erst dann können Sie das Oszilloskop verwenden. 9. Entfernen Sie die Diskette. Anwendungsmodule Kontakte HINWEIS. Wenn Sie ein Anwendungsmodul entfernen, werden die durch dieses Modul zur Verfügung gestellten Funktionen inaktiv. Wenn Sie die Funktionen wiederherstellen möchten, installieren Sie das Modul erneut. 1–16 Benutzerhandbuch Serie TDS3000...

  • Seite 33: Installation Eines Kommunikationsmoduls

    Anschluß für das Kommunika- tionsmodul Weitere Informationen erhalten Sie GPIB unter Hardcopy auf Seite 3–21 in diesem Handbuch und im TDS3000 RS-232 Series Programmer Manual Ethernet (LAN) 10BaseT auf Seite A–8 in diesem Handbuch Benutzerhandbuch Serie TDS3000...

  • Seite 34: Frontplatten-Menüs Und Optionen

    An der Frontplatte befinden sich Tasten und Optionen für die am häufigsten verwendeten Funktionen. An der Frontplatte befinden sich Menüs, mit denen Sie weitere Funktionen aufrufen können. Menünavigation Um das Menüsystem zu verwenden, gehen Sie wie folgt vor. 1–18 Benutzerhandbuch Serie TDS3000...

  • Seite 35: Erste Schritte

    CURSOR ANZEIGE DIENSTPGM VERTIKAL HORIZONTAL TRIGGER ERFASSUNG 2. Drücken Sie eine der unteren Bildschirmtasten, um ein Menüelement auszuwählen. Wenn ein Popup-Menü angezeigt wird, drücken Sie die Taste immer wieder, um ein Element aus dem Popup-Menü auszuwählen. Benutzerhandbuch Serie TDS3000 1–19...
  • Seite 36 Sie die Taste an der Seite erneut, um eine Auswahl zu treffen. 4. Bei einigen Menüoptionen müssen Sie einen numerischen Wert eingeben. Verwenden Sie den Mehrzweckknopf, um den Parameterwert einzustellen. Drücken Sie auf die Taste GROB- EINSTELLUNG, um gröbere Einstellungen festzulegen. AUSWAHL GROBEINSTELLUNG VERTIKAL POSITION 1–20 Benutzerhandbuch Serie TDS3000...

  • Seite 37: Menütasten

    Signale in den Hauptspeicher oder auf Diskette speichern und abrufen. 4. ANZEIGE. Ändert die Anzeige von Signalen und den Anzeige- bildschirm. 5. KURZMENÜ. Aktiviert Kurzmenüs, z.B. das integrierte Scope-Kurzmenü. 6. DIENSTPROGRAMM. Aktiviert die System-Dienstprogramm- funktionen, z.B. die Auswahl einer Sprache. Benutzerhandbuch Serie TDS3000 1–21...
  • Seite 38 7. Vertikales MENÜ. Legt das Skalieren, die Position und das Offset von Signalen fest. Setzt die Eingabeparameter fest. 8. MENÜ Trigger. Zeigt das Trigger-Menü an, mit dem Sie die Trigger-Funktionen aktivieren können. 9. MENÜ Erfassung. Legt die Erfassungsmodi und die horizontale Auflösung fest. 1–22 Benutzerhandbuch Serie TDS3000...

  • Seite 39: Dedizierte Optionen Verwenden

    Dedizierte Optionen verwenden Die nachfolgenden dedizierten Tasten und Optionen werden zur Signal- und Cursorsteuerung ohne Menüs verwendet. SPEICHERN/ AUSWAHL MESSUNG KURZMENU ABRUFEN GROBEINSTELLUNG CURSOR ANZEIGE DIENSTPROGRAMM HORIZONTAL TRIGGER ERFASSUNG VERTIKAL POSITION POSITION PEGEL SKALIEREN SKALIEREN SIGNAL- INTENSITÄT Benutzerhandbuch Serie TDS3000 1–23...
  • Seite 40 13. B TRIG. Stellt die B-Trigger-Parameter ein und aktiviert den B-Trigger. Um den B-Trigger zu verwenden, muß der A-Trigger auf Flanke gesetzt sein. 14. DELAY. Aktiviert die verzögerte Erfassung im Verhältnis zum Triggerereignis. Verwenden Sie die horizontale POSITION, um die Verzögerung festzulegen. 1–24 Benutzerhandbuch Serie TDS3000...
  • Seite 41 Oszilloskops liegt zwischen 15 und 45 Sekunden, was vom internen Kalibrierungsprozeß abhängt. 22. Erdungsarmband. Verwenden Sie ein Erdungsarmband, wenn Sie mit elektrostatisch empfindlichen Schaltungen arbeiten. Dies gewährleistet jedoch keine Sicherheitserdung. 23. MENU OFF. Blendet das Menü nicht mehr in der Anzeige ein. Benutzerhandbuch Serie TDS3000 1–25...

  • Seite 42: Symbole Und Andere Elemente Der Anzeige

    Erfassung oder eine Erfassungs-Voransicht ausgeführt oder angehalten wird. 3. Das Symbol für die Trigger-Position zeigt die Triggerstelle der Signale an. 4. Das Symbol für Dehnungspunkte zeigt den Punkt an, an dem sich die horizontale Skalierung dehnt und komprimiert. 1–26 Benutzerhandbuch Serie TDS3000...
  • Seite 43 15. Das Symbol mit dem Netzstecker und das Batteriesymbol zeigen an, daß zwar eine Batterie eingelegt ist, aber Netzstrom verwendet wird. Unter Umständen wird die Batterie gerade aufgeladen. Das Batteriesymbol zeigt den Ladestatus der Batterie an. Benutzerhandbuch Serie TDS3000 1–27...

  • Seite 44: Kurzmenüs Verwenden

    Funktion verwenden würden. Wenn Sie beispielsweise eine automatische Messung hinzufügen möchten, drücken Sie auf MESSUNG, um die Messung einzurichten. Drücken Sie an- schließend auf KURZMENÜ, um zum Scope-Kurzmenü zurückzu- kehren und die Messung weiterhin in der Anzeige zu sehen. 1–28 Benutzerhandbuch Serie TDS3000...
  • Seite 45 HINWEIS. Elemente des Scope-Kurzmenüs die oben nicht beschrieben wurden, sind ebenso in der regulären Anzeige enthalten. Diese Elemente werden auf Seite 1–26 beschrieben. Andere Kurzmenüs. Einige optionale Anwendungsmodule enthalten eine Kurzmenü-Anzeige. Diese Kurzmenüs enthalten für die Anwendung wichtige Sonderfunktionen. Benutzerhandbuch Serie TDS3000 1–29...

  • Seite 46: Frontplatten-Anschlüsse

    CH 2 EXT TRIG TASTKOPFKOMP [ 5V 1. TASTKOPFKOMP. Rechteckige Signalquelle zur Tastkopfkom- pensation. 2. CH1, CH 2, (CH3, CH4). Kanaleingänge mit TekProbe-Schnitt- stelle. 3. EXT TRIG. Externer Trigger-Eingang mit TekProbe-Schnittstelle (nur Modelle mit zwei Kanälen). 1–30 Benutzerhandbuch Serie TDS3000...

  • Seite 47: Rückwand-Anschlüsse

    Oszilloskop an die Wechselstromversorgung angeschlossen ist. 4. Erdungsklemme. Schließen Sie diese an die Erdung an, wenn Sie mit Batteriestrom arbeiten. Wichtige Sicherheitsinformationen erhalten Sie auf Seite 1–11. 5. Stromeingang. Schließen Sie diesen an ein Wechselstromkabel mit integrierter Sicherheitserdung an. Benutzerhandbuch Serie TDS3000 1–31...
  • Seite 48 Endgerät zum Fernprogrammieren oder Drucken an. 8. VGA-Anschluß. Schließen Sie diesen an einen VGA-Monitor an. 9. 10baseT LAN Ethernet-Anschluß. Schließen Sie das Oszilloskop an ein 10baseT-Netzwerk an, um es über einen Computer zu programmieren oder um Ausdrucke vorzunehmen. 1–32 Benutzerhandbuch Serie TDS3000...

  • Seite 49: Anwendungsbeispiele

    Anwendungsbeispiele...
  • Seite 51 H Analyse von Signaldetails H Triggern eines Video-Signals H Aufzeichnen eines Einzelschuß-Signals H Verwenden des Diskettenlaufwerks In jedem Anwendungsbeispiel werden unterschiedliche Funktionen des Oszilloskops beschrieben. Überdies erfahren Sie, wie Sie mit dem Oszilloskop Testprobleme lösen können. Benutzerhandbuch Serie TDS3000 2–1...

  • Seite 52: Durchführen Einfacher Messungen

    Sie die Anzeige des Signals optimieren möchten. Wenn Sie mehr als einen Kanal verwenden, werden mit der Funktion Autoset die vertikalen Optionen für jeden Kanal gesetzt und der aktive Kanal mit der niedrigsten Nummer wird zum Einstellen der horizontalen und Triggeroptionen verwendet. 2–2 Benutzerhandbuch Serie TDS3000...

  • Seite 53: Automatische Messungen Auswählen

    3. Wählen Sie die Frequenz-Messung. 4. Drücken Sie auf Weiter, bis Sie die Messung Sp-Sp wählen können. 5. Drücken Sie auf die Taste MENU OFF. Die Messungen werden am Bildschirm angezeigt und aktualisiert, wenn sich das Signal ändert. Benutzerhandbuch Serie TDS3000 2–3...

  • Seite 54: Zwei Signale Messen

    Um die an die Kanäle 1 und 2 angeschlossenen Signale anzuzeigen, gehen Sie wie folgt vor: 1. Drücken Sie auf die Tasten CH 1 und CH 2, um beide Kanäle zu aktivieren. 2. Drücken Sie auf AUTOSET. 2–4 Benutzerhandbuch Serie TDS3000...
  • Seite 55 5. Wählen Sie die Amplituden-Messung. 6. Berechnen Sie die Verstärkung des Verstärkers mit den folgenden Gleichungen: Ausgang Amplitude + 3.155 V Verstärkung + + 24.27 Eingang Amplitude 130.0 mV Verstärkung (dB) + 20 log(24.27) + 27.7 dB Benutzerhandbuch Serie TDS3000 2–5...

  • Seite 56: Die Messungen Individuell Anpassen

    Sie können die Anstiegszeitmessung individuell ändern, um die Übergangszeit des Signals zwischen zwei beliebigen Bezugspegeln zu messen. Sie können diese Bezugspegel auf einen bestimmten Prozentsatz der Signalamplitude oder auf einen bestimmten Pegel in vertikalen Einheiten (z.B. Volt oder Ampere) setzen. 2–6 Benutzerhandbuch Serie TDS3000...
  • Seite 57 Eingangssignals anzeigen. Die Impulsbreiten variieren jedoch. Deshalb ist es schwierig, einen stabilen Trigger zu erstellen. Um einen Schnappschuß des digitalen Signals anzuzeigen, gehen Sie wie folgt vor: 1. Drücken Sie auf die Taste SINGLE SEQ, um eine Einzelfolge aufzunehmen. Benutzerhandbuch Serie TDS3000 2–7...
  • Seite 58 5. Wählen Sie Zwischen V-Balkencursor, um die Gating-Meßme- thode mit Cursor auszuwählen. 6. Setzen Sie einen Cursor links und einen rechts neben den zweiten Impuls. Das Oszilloskop zeigt die Breitenmessung (160 ns) für den zweiten Impuls an. 2–8 Benutzerhandbuch Serie TDS3000...

  • Seite 59: Analyse Von Signaldetails

    Anwendungsbeispiele Analyse von Signaldetails Auf Ihrem Oszilloskop wird ein Störsignal angezeigt. Sie möchten mehr darüber wissen. Sie vermuten, daß das Signal viel mehr Details enthält, als Sie im Moment in der Anzeige sehen können. Benutzerhandbuch Serie TDS3000 2–9...

  • Seite 60: Ein Störsignal Analysieren

    Die Spitzenwerterfassung entdeckt Störspitzen und Glitches in Ihrem Signal, die nur 1 ns betragen, selbst wenn die Zeitbasis auf eine niedrige Einstellung gesetzt ist. Weitere Informationen über die Spitzenwerterfassung und andere Erfassungsmodi erhalten Sie auf den Seiten 3–8. 2–10 Benutzerhandbuch Serie TDS3000...

  • Seite 61: Das Signal Vom Rauschen Trennen

    Durch die Mittelwertbestimmung wird das unkorrelierte Rauschen reduziert. So ist es leichter, Details in einem Signal anzuzeigen. Im Beispiel unten wird an den ansteigenden und abfallenden Flanken des Signals ein Ring angezeigt, wenn das Rauschen entfernt wird. Benutzerhandbuch Serie TDS3000 2–11...

  • Seite 62: Cursor-Messungen Durchführen

    6. Setzen Sie einen Cursor mit dem Mehrzweckknopf auf den ersten Spitzenwert des Rings. 7. Drücken Sie auf die Taste AUSWAHL. 8. Setzen Sie den anderen Cursor auf den nächsten Spitzenwert des Rings. Die Cursor D Anzeige zeigt eine gemessene Ringfrequenz von 227 kHz an. 2–12 Benutzerhandbuch Serie TDS3000...

  • Seite 63: Verzögerung Verwenden

    GROBEINSTELLUNG, um die Verzögerungszeit genau einzustellen. Die abfallende Flanke des Impulses befindet sich jetzt fast in der Bildmitte. Wenn die Verzögerung aktiviert ist, wird der horizontale Dehnungspunkt vom Triggerpunkt getrennt und bleibt in der Mitte der Anzeige. Benutzerhandbuch Serie TDS3000 2–13...
  • Seite 64 3. Stellen Sie den Wert der Option zum horizontalen SKALIEREN auf eine schnellere Zeitbasis, und erhöhen Sie die SIGNALIN- TENSITÄT, um in der Impulsbreite Jitter anzuzeigen. HINWEIS. Sie können die Verzögerungsfunktion ein- und ausschalten, um Signaldetails an zwei unterschiedlichen Stellen anzuzeigen. 2–14 Benutzerhandbuch Serie TDS3000...

  • Seite 65: Jitter Messen

    Sie können auch die minimalen und maximalen Impulsbreiten messen. Wenn Sie den ersten Cursor wählen, wird in der @-Anzeige die minimale Impulsbreite (210 ms) angezeigt. Wenn Sie den zweiten Cursor wählen, wird in der @-Anzeige die maximale Impulsbreite (211 ms) angezeigt. Benutzerhandbuch Serie TDS3000 2–15...

  • Seite 66: Triggern Eines Video-Signals

    Um Video-Halbbilder zu triggern, gehen Sie wie folgt vor: 1. Drücken Sie auf die Taste MENU. 2. Drücken Sie auf Typ, und wählen Sie Video aus. 3. Drücken Sie auf die Taste Standard, um 525/NTSC aus- zuwählen. 2–16 Benutzerhandbuch Serie TDS3000...
  • Seite 67 9. Wählen Sie die Auflösung Normal. Normale Auflösung ist die beste Auswahl, wenn Sie ein Video-Halb- bildsignal erfassen möchten, da das Signal sehr viele horizontale Details enthält. Wenn es sich um ein nichtverschachteltes Signal handelt, können Sie auch Alle Halbbilder triggern. Benutzerhandbuch Serie TDS3000 2–17...
  • Seite 68 Sie eine vollständige Video-Zeile in der Anzeige sehen. HINWEIS. Mit dem optionalen Anwendungspaket Erweitertes Video erhalten Sie u.a. ein Video-Kurzmenü, eine Video-Autoset-Funktion sowie die Möglichkeit, mit benutzerdefinierten Durchlaufraten zu arbeiten und bestimmte Video-Zeilen zu triggern. 2–18 Benutzerhandbuch Serie TDS3000...
  • Seite 69 Jetzt zeigt das Oszilloskop eine Signalmodulation in Signalinten- sitätsabstufungen an und sieht ähnlich wie die Anzeige eines Video-Signalmonitors oder eines analogen Oszilloskops aus. Die Auflösung Fast Trigger ist am besten dafür geeignet, ein Video-Zei- lensignal mit einer sich schnell ändernden Form zu erfassen. Benutzerhandbuch Serie TDS3000 2–19...

  • Seite 70: Aufnehmen Eines Einzelschuß-Signals

    2. Drücken Sie im Menü Erfassung auf die Taste MENU. 3. Drücken Sie auf Auflösung. 4. Wählen Sie die Auflösung Normal. 5. Drücken Sie auf SINGLE SEQ (Einzelfolge). Mit der Option SINGLE SEQ werden die Triggerparameter auf die richtigen Einstellungen für eine Einzelschußerfassung gesetzt. 2–20 Benutzerhandbuch Serie TDS3000...

  • Seite 71: Die Erfassung Optimieren

    Bei der nächsten Erfassung mit den neuen vertikalen und horizonta- len Einstellungen können Sie mehr Details über das Öffnen des Relaiskontaktes anzeigen. Sie können jetzt sehen, daß der Kontakt einige Male prellt, bevor er geöffnet wird. Benutzerhandbuch Serie TDS3000 2–21...

  • Seite 72: Die Horizontale Zoom-Funktion Verwenden

    Relaiskontakt beim Öffnen fehlschlägt. Die Zoom-Funktion funktioniert ähnlich, wenn die Erfassung ausgeführt oder angehalten wird. Änderungen der horizontalen Position und des Skalierens wirken sich nur auf die Anzeige aus, nicht auf die nächste Erfassung. 2–22 Benutzerhandbuch Serie TDS3000...

  • Seite 73: Das Diskettenlaufwerk Verwenden

    Sie diese auch auf Diskette speichern. Weitere Informationen über diese Funktion erhalten Sie unter Speichern/ Abrufen auf den Seiten 3–40. Weitere Informationen über die Fernsteuerung des Oszilloskops und Netzwerkeigenschaften erhalten Sie in den Anhängen AD007 und WSTRO auf Seite C–4. Benutzerhandbuch Serie TDS3000 2–23...

  • Seite 74: Bildschirmphotos Speichern

    Das Oszilloskop liest das Festplattenverzeichnis und zeigt seinen Inhalt an. Dateien benennen. Es ist eine gute Übung, Dateien beschreibende Namen zuzuweisen, damit Sie sie wiedererkennen, wenn Sie wieder im Büro sind. Wenn Sie z.B. Bilder der Steuersignale speichern, können Sie diese CNTRL nennen. 2–24 Benutzerhandbuch Serie TDS3000...
  • Seite 75 Dateinamen CNTRL???.BMP ein. Die Fragezeichen sind Platzhalter für eine automatische Nummernfolge von 000 - 999. 5. Drücken Sie auf OK Annehmen, um den Dateinamen zu speichern. 6. Drücken Sie auf MENU OFF, um die Dateiliste aus der Anzeige zu entfernen. Benutzerhandbuch Serie TDS3000 2–25...
  • Seite 76 Sie bis zu vier BMP-Dateien oder ca. 35 TIFF-Dateien speichern. Sie können darüber hinaus auch die Dateikomprimierung aktivieren (DIENSTPROGRAMM> System: Hardcopy > Optionen), um Dateien im gnuzip-Format zu komprimieren, damit weitere Dateien auf eine Disketten passen. 2–26 Benutzerhandbuch Serie TDS3000...

  • Seite 77: Signaldaten Speichern

    5. Wählen Sie Kalkulationstabellen-Dateiformat. Die Standard- Zieldatei TEK?????.CSV ist jetzt markiert. 6. Drücken Sie auf In gewählte Datei speichern, um das Signal zu speichern. 7. Drücken Sie auf die Taste Dientprogramme für Dateien, um die gespeicherte Signaldatei TEK00000.CSV im Diskettenlaufwerk anzuzeigen. Benutzerhandbuch Serie TDS3000 2–27...
  • Seite 78 Anwendungsbeispiele 2–28 Benutzerhandbuch Serie TDS3000...

  • Seite 79: Referenz

    Referenz...

  • Seite 81: Einführung

    Reihenfolge der Tasten oder Gruppenbezeichnungen der Frontplatte behandelt. Thema Seite Erfassung 3–2 Cursor 3–12 Anzeige 3–17 Hardcopy 3–21 Horizontale Bedien- 3–25 elemente Messung 3–33 Kurzmenü 3–39 Speichern/Abrufen 3–40 Trigger-Bedienelemente 3–49 Dienstprogramm 3–60 Vertikale Bedien- 3–70 elemente Benutzerhandbuch Serie TDS3000 3–1...

  • Seite 82: Erfassungs-Bedienelemente

    Drucken einer Hardcopy. Während die Erfassung angehalten wird, können Sie die Einstellun- gen der vertikalen und horizontalen Bedienelemente zur Verwendung für die nächste Erfassung ändern. Weitere Informationen über diese Funktion erhalten Sie auf Seite 3–7. 3–2 Benutzerhandbuch Serie TDS3000...
  • Seite 83 Erfassung angehalten und das Licht neben der Taste SINGLE SEQ wird ausgeschaltet. Drücken Sie erneut auf die Taste SINGLE SEQ, um eine neue Folge zu erfassen, oder drücken Sie auf die Taste RUN/STOP, um die kontinuierliche Erfassung erneut zu starten. Benutzerhandbuch Serie TDS3000 3–3...
  • Seite 84 Kanäle verwendet werden. Wenn Sie versehentlich die Taste AUTOSET verwenden, können Sie dies wie folgt rückgängig machen: 1. Drücken Sie auf die Taste MENÜ ERFASSUNG. 2. Drücken Sie auf die Anzeigetaste Autoset, und drücken Sie auf Autoset zurücksetzen. 3–4 Benutzerhandbuch Serie TDS3000...
  • Seite 85 Nachleuchten der Anzeige erhalten Sie auf Seite 3–14. HINWEIS. Die Signalintensität kann sich verändern, wenn Sie die Erfassungsmodi des Oszilloskops oder dessen Horizontalskalaein- stellungen ändern. Mit der Taste SIGNALINTENSITÄT können Sie die Intensität von Signalen in der Anzeige festlegen. Benutzerhandbuch Serie TDS3000 3–5...
  • Seite 86 Auf 0 s setzen Setzt die horizontale Verzögerung auf rücksetz. Null. Autoset Normal Autoset Ausführung der Autoset-Funktion. (Über zusätzlich erhältliche Anwen- dungssmodule stehen weitere, spezielle Autoset-Funktionen zur Verfügung.) Autoset Rücksetzung auf Einstellungen vor zurücksetzen dem letzten Autoset 3–6 Benutzerhandbuch Serie TDS3000...
  • Seite 87 Messungen, Cursormessungen oder auf das math. Signal angezeigt. Erfassungsmodi. Sie können einen von vier Erfassungsmodi wählen: Abtasten (Sample), Spitzenwert (Pk Detect), Hüllkurve oder Mittelwert. Auf den nächsten beiden Seiten werden diese detailliert beschrieben. Benutzerhandbuch Serie TDS3000 3–7...
  • Seite 88 Die Spitzenwerterfassung (Pk Detect) funktioniert nur bei Abtastra- ten von max. 125 MS/s. Bei Abtastraten von 250 MS/s und höher kehrt das Oszilloskop in den Standard-Erfassungsmodus zurück, in dem die kleinste erkennbare Pulsbreite 1/(Abtastrate) beträgt. 3–8 Benutzerhandbuch Serie TDS3000...
  • Seite 89 Das Durchschnittssignal wird über eine bestimmte Anzahl von Erfassungen (N) ermittelt. Wenn Sie auf die Taste SINGLE SEQ drücken, hält die Durchschnittserfassung nach N Erfassungen an. Verwenden Sie den Mehrzweckknopf, um die Anzahl der Erfassungen einzustellen. Benutzerhandbuch Serie TDS3000 3–9...
  • Seite 90 Erfassungs-Bedienelemente Wenn Sie ein rauschendes Rechtecksignal mit intermittierenden, schmalen Glitches testen, wird das Signal je nach ausgewählten Erfassungsmodus unterschiedlich dargestellt. Abtastwert Spitzenwert Hüllkurve Mittelwert 3–10 Benutzerhandbuch Serie TDS3000...
  • Seite 91 Auflösung Normal oder Fast Trigger. Empfohlene Signaleigenschaft Auswahl Viele horizontale Details Normal Die Form ist stabil und ändert sich relativ langsam Normal Einzelschuß Normal Hohe Trigger-Wiederholrate Fast Trigger Die Form ändert sich schnell Fast Trigger Mit Modulation Fast Trigger Benutzerhandbuch Serie TDS3000 3–11...

  • Seite 92: Cursor

    Cursor im Bild- schirms befindliche Cursor zurück auf schirm den Bildschirm. Modus Unabhängig Konfiguriert den Cursor so, daß er sich unabhängig bewegt. Gekoppelt Richtet beide Cursor so ein, daß sie sich bewegen, wenn Cursor 1 ausgewählt wird. 3–12 Benutzerhandbuch Serie TDS3000...
  • Seite 93 5 divs als %/° Richtet die Meßskala des V-Balkens so verwenden ein, daß 5 Bildschirmeinheiten 100% oder 360° sind, wobei 0% oder 0° -2,5 Einheiten und 100% oder 360° +2,5 Einheiten des vertikalen Rasters in der Bildschirmmitte sind. Benutzerhandbuch Serie TDS3000 3–13...
  • Seite 94 Wenn Sie die Cursor wieder innerhalb des Bildschirms anzeigen möchten, müssen Sie die Funktion „Setze beide Cursor im Bildschirm“ ausrichten verwenden. Cursor-Feineinstellung. Wenn Sie das Signal mit der Zoom-Funktion vergrößern, können Sie den Cursor problemlos auf einen beliebigen Punkt des Signals setzen. 3–14 Benutzerhandbuch Serie TDS3000...
  • Seite 95 Graustufen-Informationen enthalten. Die automatischen Messungen werden nur bei den letzten Erfassungen durchgeführt, nicht bei den vorhergehenden Erfassungen, die in Graustufe angezeigt werden. Sie können die Cursor jedoch so setzen, daß sie den Graustufenbereich eines Signals einkreisen und messen. Benutzerhandbuch Serie TDS3000 3–15...
  • Seite 96 Im Cursornachlaufmodus bewegen sich beide Cursor, wenn Cursor 1 ausgewählt wird. Durch Aktivierung des gekoppelten Modus wird Cursor 1 automatisch als der aktive Cursor ausgewählt. Wird Cursor 2 im gekoppelten Modus ausgewählt, bewegt sich nur Cursor 2. 3–16 Benutzerhandbuch Serie TDS3000...

  • Seite 97: Anzeige

    High Wird für einen hellen Hintergrund Hintergr. Bel verwendet. Mittel Wird für einen dunkleren Hintergrund verwendet. Wird verwendet, um die Zeit des Batteriebetriebs zu verlängern. Raster Voll, Gitter, Wird zur Auswahl des Rasters verwendet. Fadenkreuz, Rahmen Benutzerhandbuch Serie TDS3000 3–17...
  • Seite 98 Erhöhen Sie die SIGNALINTENSITÄT, um den Grad der Vektorfüllung zwischen Abtastwerten zu erhöhen. Die Vektorfüllung ist am besten bei schnellen Signalflanken oder bei aktiviertem horizontalen Zoom sichtbar. Aktivieren Sie die Funktion „Nur Punkte“, wenn Sie nur die tatsächlichen Abtastwerte anzeigen möchten. 3–18 Benutzerhandbuch Serie TDS3000...
  • Seite 99 Skalieren und die Position des XY-Signals festzule- gen. H Drücken Sie auf die Taste CH 3 und verwenden Sie die Optionen Vertikales SKALIEREN und POSITION, um den Wert für das vertikale Skalieren und die Position des XY-Signals festzulegen. Benutzerhandbuch Serie TDS3000 3–19...
  • Seite 100 Signale des Z-Kanals unter dem festgelegten Schwellwert haben den Wert „Unwahr“ und schließen das XY-Signalgatter. Der Gating-Kanal ist immer eine High-Wahr-Logik. Um eine Low-Wahr- Gating-Logik zu emulieren, verwenden Sie das vertikale Menü, um das Signal des Z-Kanals zu invertieren. 3–20 Benutzerhandbuch Serie TDS3000...

  • Seite 101: Hardcopy

    6. Drücken Sie auf Port, und wählen Sie den Druckeranschluß. Oder wählen Sie Datei, um die Hardcopy auf Diskette zu speichern (Weitere Informationen über die Verwendung von Disketten erhalten Sie auf Seite 3–43). 7. Drücken Sie auf die Taste Hardcopy Benutzerhandbuch Serie TDS3000 3–21...
  • Seite 102 Windows-Farbbild-Dateiformat PCX Mono Monochromes PC Paintbrush-Bilddateiformat PCX Farbe PC Paintbrush-Farb-Bilddateiformat BMP Mono Monochromes Windows-Bilddateiformat BMP Farbe Windows-Farbbild-Dateiformat EPS Mono Monochromes Encapsulated PostScript-Bild EPS Farbe Encapsulated PostScript-Farbbild Bubble Jet Canon BJC–50, BJC–80 Farbdrucker DPU-3445 Seiko DPU–3445 Thermodrucker 3–22 Benutzerhandbuch Serie TDS3000...
  • Seite 103 Druckerspooler zu leeren oder um ein gerade laufendes Hardcopy-Verfahren zu stoppen, wenn aufgrund nicht kompatibler Einstellungen (z. B. Baudrate) keine Verbindung zum Hardcopy- Anschluß hergestellt werden kann oder diese Verbindung vor Fertigstellung der Hardcopy abbricht. Benutzerhandbuch Serie TDS3000 3–23...
  • Seite 104 Sie, ob er online ist, ob Sie das richtige Druckerformat für das Oszilloskop ausgewählt haben, ob Papierstaus vorliegen und ob das Druckerkabel ordnungsgemäß an die Anschlüsse am Drucker und am Oszilloskop angeschlossen ist. 3–24 Benutzerhandbuch Serie TDS3000...

  • Seite 105: Horizontale Bedienelemente

    Triggerpunkt Pretrigger Posttrigger Erfaßtes Erfaßtes Signal Signal Weitere Informationen darüber, wie die horizontale Positionseinstel- lung funktioniert, wenn diese Funktionen aktiv sind, erhalten Sie unter Taste DELAY auf Seite 3–27 und Taste Zoom auf Seite 3–29. Benutzerhandbuch Serie TDS3000 3–25...
  • Seite 106 Das kleine umgedrehte Dreieck ist der horizontale Erweiterungs- punkt. Wenn Sie die Einstellung für das horizontale SKALIEREN festlegen, ziehen sich die Signale um diesen Punkt herum zusammen oder auseinander. Wenn die Verzögerung deaktiviert ist, ist der horizontale Dehnungspunkt derselbe wie der Triggerpunkt. 3–26 Benutzerhandbuch Serie TDS3000...
  • Seite 107 Triggerereignis durch ein erhebliches Zeitintervall getrennt sind. Sie können beispielsweise einen Synchronisationsimpuls triggern, der im Abstand von 10 ms stattfindet und sich dann Signaleigenschaften von Signalen hoher Geschwindigkeit ansehen, die 6 ms nach dem Synchronisationsim- puls stattfinden. Benutzerhandbuch Serie TDS3000 3–27...
  • Seite 108 Kann vor dem erfaßten nerhalb des erfaßten Signal auftreten Signals Dehnungspunkt Siehe Triggerpunkt Immer Bildmitte Horizontales Legt die Zeitbasis fest Legt die Zeitbasis fest SKALIEREN Horizontale Legt die Trriggerposition Legt die Verzögerungs- POSITION im erfaßten Signal fest zeit fest 3–28 Benutzerhandbuch Serie TDS3000...
  • Seite 109 Zeitbasis oder Triggerposition aus. In der geteilten Anzeige wird das gesamte ausgewählte Signal im oberen Fenster angezeigt, um Ihnen einen Referenzpunkt zu geben, wenn Sie die Details im unteren Fenster analysieren. Tatsächliche Zeitbasis Zoom-Zeitbasis Zoom-Position Benutzerhandbuch Serie TDS3000 3–29...
  • Seite 110 Kanalsignale deren Signalen nicht auf Cursor und automa- Bleibt wirksam mit gülti- Bleibt gesperrt für Kanal- tische Messungen gen Anzeigen signale Graustufe Die Graustufeninforma- Die Graustufeninforma- tionen können vorüber- tionen gehen verloren. gehend reduziert sein. 3–30 Benutzerhandbuch Serie TDS3000...
  • Seite 111 Teil anzuzeigen. Die betroffenen Zeitbasis-Einstellungen werden nachfolgend beschrieben. Auflösung Betroffene Zeitbasis-Einstellung Normal 100 ns/div bis 1 ns/div Fast Trigger 4 ns/div bis 1 ns/div Im Falle der schnellsten Zeitbasis-Einstellung wird auch der maximale Zoom-Vergrößerungsfaktor reduziert. Benutzerhandbuch Serie TDS3000 3–31...
  • Seite 112 Sie Zoom und Verzögerung, wählen Sie den Triggermodus Auto und setzen Sie die Einstellung für horizontales SKALIEREN auf 40 ms/div oder langsamer. Durch nachfolgende Änderungen der Einstellung für horizontales SKALIEREN wird die Anzeige des Rollmodus gelöscht und erneut gestartet. 3–32 Benutzerhandbuch Serie TDS3000...

  • Seite 113: Messung

    Bildschirm befindliche Cursor zurück auf den Bildschirm. High-Low Auto-Auswahl Verwendet je nach Meßtyp automa- einstellen tisch die beste Meßmethode. Histogramm Wird zur Messung von Impulsen ver- wendet. Min-Max Wird zur Meßung anderer Kurvenfor- men verwendet. Benutzerhandbuch Serie TDS3000 3–33...
  • Seite 114 Die automatischen Messungen werden nur bei den letzten Erfassungen durchgeführt, nicht bei den vorhergehenden Erfassungen, die in Graustufe angezeigt werden. Sie können die Cursor jedoch so setzen, daß sie den Graustufenbereich eines Signals einkreisen und messen. 3–34 Benutzerhandbuch Serie TDS3000...
  • Seite 115 Signals durchführen möchten (wenn die Zoom-Funk- tion aktiviert ist). Wenn Sie das Cursor-Gating aktivieren, zeigt das Oszilloskop vertikale Balken-Cursor an. Verwenden Sie den Mehrzweckknopf und die Taste AUSWAHL, um die Cursor an den Stellen zu plazieren, die von Interesse sind. Benutzerhandbuch Serie TDS3000 3–35...
  • Seite 116 Sie Gating auswählen, funktionieren die Cursor gleichzeitig. Die Cursor-Anzeige wird zum gleichen Zeitpunkt angezeigt, an dem die Cursor das Gating der automatischen Messungen durchführen. Wenn die H-Balken-Cursor bei der Auswahl von Cursor-Gating aktiviert sind, werden sie deaktiviert. 3–36 Benutzerhandbuch Serie TDS3000...
  • Seite 117 Gemessen über das gesamte Signal. Die maximale Amplitude. Die positivste Spitzen- spannung gemessen über das gesamte Signal. Mittel Das arithmetische Mittel über das gesamte Signal. Die Mindestamplitude. Die negativste Spitzenspan- nung gemessen über das gesamte Signal. Benutzerhandbuch Serie TDS3000 3–37...
  • Seite 118 Zeit zwischen den 50 %-Amplitudenpunkten. Anstiegs- Die Zeit, die die vordere Flanke des ersten Signal- zeit impulses für den Anstieg von 10 % auf 90 % seiner Amplitude benötigt. Die echte Effektivspannung während des gesamten Signals. 3–38 Benutzerhandbuch Serie TDS3000...

  • Seite 119: Kurzmenü

    Auswahl zwischen Kurzmenüs. Unter Umständen sind optionale Anwendungsmodule installiert, die auch eine Kurzmenü-Anzeige enthalten. Um das gewünschte Kurzmenü auszuwählen, drücken Sie auf die Taste MENU. Dieses Menüelement wird nur angezeigt, wenn Anwendungsmodule mit einem Kurzmenü installiert sind. Benutzerhandbuch Serie TDS3000 3–39...

  • Seite 120: Speichern/Abrufen

    Greift auf die Dateihilfsprogramme für Disketten zu. Lesen Dateien Sie die Beschreibung auf Seite 3–43. Bezeichnungen Ermöglicht Ihnen, Referenzsignalen und Geräteeinstellungen eindeutige Beschriftungen zuzuweisen, die im nicht flüchtigen Speicher abgespeichert werden. Eine Anleitung zur Erstellung von Beschriftungstexten finden Sie auf Seite 3–45 3–40 Benutzerhandbuch Serie TDS3000...
  • Seite 121 Im Anhang B werden die werkseitigen Einstellungen detailliert beschrieben. Um die werkseitigen Einstellungen abzurufen, drücken Sie auf die Anzeigetaste Werkseit. Einstell. abrufen. Drücken Sie anschließend auf OK Werkseit. Einstell. abrufen, um den Vorgang zu beenden. Benutzerhandbuch Serie TDS3000 3–41...
  • Seite 122 Um ein in nicht-flüchtigem Speicher gesichertes Signal anzuzeigen, drücken Sie auf die Taste REF und anschließend auf Ref1, Ref2, Ref3 oder Ref4. Wenn ein Referenzsignal ausgewählt ist, wird es heller als andere Referenzsignale dargestellt. Referenzsignale enthalten keine Graustufeninformationen. 3–42 Benutzerhandbuch Serie TDS3000...
  • Seite 123 Erstellt ein neues Verzeichnis. erstellen Löschen Blendet vor dem Löschen von Dateien bestätigen eine Bestätigungsmeldung ein oder nicht. Überschreib- Setzt den Schreibschutz einer Datei Sperre auf Ein oder Aus. Format Formatiert eine Diskette (löscht alle Dateien). Benutzerhandbuch Serie TDS3000 3–43...
  • Seite 124 Wenn Sie beispielsweise die Datei TEK?????.ISF für eine Reihe von gespeicherten Signalen zu TEST??.ISF umbenennen, speichert das Oszilloskop das erste Signal unter dem Namen TEST00.ISF, das zweite unter TEST01.ISF bis zum letzten Signal, das unter dem Namen TEST99.ISF gespeichert wird. 3–44 Benutzerhandbuch Serie TDS3000...
  • Seite 125 Löscht das Zeichen an der Cursorposition. Entfernen Löscht den aktuellen Wert im Feld. Wählt das zu ändernde Feld aus. ° und ± OK Annehmen Weist alle Feldwerte zu. MENU OFF Schließt das Menü, ohne daß die Feldwerte zugewiesen werden. Benutzerhandbuch Serie TDS3000 3–45...
  • Seite 126 Ein Verzeichnis erstellen. Verzeichnisses den Mehrzweckknopf, und drücken Sie auf AUSWAHL, um das Arbeitsverzeichnis auszuwählen, in dem sich das neue Verzeichnis befinden soll. Drücken Sie auf Verzeichnis erstellen, und folgen Sie den Anweisungen auf Seite 3–45. 3–46 Benutzerhandbuch Serie TDS3000...
  • Seite 127 Datei zu löschen. Sie können Löschen bestätigen deaktivieren, wenn Sie nicht möchten, daß diese Meldung angezeigt wird. H Überschreib-Sperre verhindert, daß bestehende Dateien überschrieben werden. Sie können die Überschreib-Sperre deaktivieren, wenn Sie bestehende Dateien überschreiben möchten. Benutzerhandbuch Serie TDS3000 3–47...
  • Seite 128 Hardcopy-Datei, Epson-Format *.IMG Hardcopy-Datei, Interleaf-Format *.TIF Hardcopy-Datei, TIFF-Format *.RLE Hardcopy-Datei, RLE-Format *.PCX Hardcopy-Datei, PCX-Format *.BMP Hardcopy-Datei, BMP-Format *.EPS Hardcopy-Datei, EPS-Format *.BJC Hardcopy-Datei, Bubble Jet-Format *.DPU Hardcopy-Datei, Seiko DPU-3445-Format *.GZ Gnuzip-komprimierte Hardcopy-Datei *.MSK Maskengeometriedatei (erfordert das Modul TDS3TMT) 3–48 Benutzerhandbuch Serie TDS3000...

  • Seite 129: Trigger-Bedienelemente

    Trigger-Pegel mit einem kleinen Pfeil markiert. Triggerpegel- Markierung Triggerpegel- Anzeige Set to 50 % Drücken Sie auf die Taste SET TO 50% , um den Trigger-Pegel auf den 50%-Amplitudenpegel des Trigger-Quellsignals zu setzen. Benutzerhandbuch Serie TDS3000 3–49...
  • Seite 130 Menü anzuzeigen und die Triggerung unter Verwendung der A- und B-Trigger zu aktivieren. Das Licht neben der Taste B TRIG weist darauf hin, daß der B Trigger aktiv ist. Drücken Sie erneut auf die Taste B TRIG, um zum einfachen A Trigger zurückzukehren. 3–50 Benutzerhandbuch Serie TDS3000...
  • Seite 131 Verzögerungszeit gleichzusetzen. Sie können die horizontale Verzögerungsfunktion verwenden, um die Erfassung im Verhältnis zu einem beliebigen Triggerereignis zu verzögern, ob es nun von einem A-Trigger allein oder von einem Trigger-Satz stammt, das sowohl A- als auch B-Trigger umfaßt. Benutzerhandbuch Serie TDS3000 3–51...
  • Seite 132 Triggerpunkt A Triggerpunkt B Trigger- quelle A Trigger- quelle B Trigger-Wartezeit Warten-auf-Zeit Posttrigger-Aufzeichnung Pretrigger-Aufzeichnung erfaßte Signalaufzeichnung Verzöge- Triggerpunkt A Triggerpunkt B rungszeit Trigger- quelle A Trigger- quelle B Warten-auf-Ereignisse Warten auf n-tes Ereignis (wobei n=5) 3–52 Benutzerhandbuch Serie TDS3000...
  • Seite 133 In der folgenden Abbildung können Sie sehen, wo n=3 und die A und B Triggerflanken ansteigen. Triggerpunkt Durchlauf- ereignis A ≥5 ns Triggerereignis B (wenn n=3) Flanke gegenläufiger Polarität Triggerpunkt Durchlauf- ereignis A Triggerereignis B (wenn n=3) 4 (n+1) Benutzerhandbuch Serie TDS3000 3–53...
  • Seite 134 Dieser Status wird nur bei der langsamsten Zeit/div-Einstellung angezeigt. Trig? Das Oszilloskop hat den Pretrigger-Teil des Signals erfaßt und wartet auf ein gültiges Triggerereignis. BTrig? Das A-Triggerereignis ist aufgetreten. Das Oszillo- skop wartet auf ein gültiges B-Triggerereignis. 3–54 Benutzerhandbuch Serie TDS3000...
  • Seite 135 Triggersignal zurück. LF Reject Weist Frequenzen unter 1 kHz im Trig- gersignal zurück. Noise Reject DC-Kopplung mit niedriger Empfind- lichkeit. Flanke / (steigende Triggert bei steigender Signalflanke. Flanke) \ (abnehmende Triggert bei abnehmender Signal- Flanke) flanke. Benutzerhandbuch Serie TDS3000 3–55...
  • Seite 136 Legt einen Prozentsatz der Aufzeich- Aufzeichnung) nungsdauer für den Holdoff fest. Auf Min setzen Setzt den Holdoff auf den Mindest- wert. Wichtige Punkte Triggerquelle anzeigen. Sie brauchen keinen Kanal anzuzeigen, um ihn als Triggerquelle zu verwenden. 3–56 Benutzerhandbuch Serie TDS3000...
  • Seite 137 Rechtecksignal mit einer Amplitude an, die den angegebenen Mindestbereich überschreitet und sorgfältig definierte Übergänge hat. Oszilloskope mit vier Kanälen weisen keinen externen Triggerein- gang auf. Sie können jedoch einen der vier Kanäle als Triggerquelle verwenden. Benutzerhandbuch Serie TDS3000 3–57...
  • Seite 138 Zeigt Trigger- punkte an Holdoff Holdoff Holdoff Neue Trigger werden während der Holdoff-Zeit nicht erkannt. HINWEIS. Um sehr gute Ergebnisse zu erzielen, wählen Sie den Triggermodus Normal, wenn Sie lange Holdoff-Einstellungen (10 ms oder höher) verwenden. 3–58 Benutzerhandbuch Serie TDS3000...
  • Seite 139 Wenn Sie Video wählen, tritt der Trigger immer bei negativ-gehenden Synchronisationsimpulsen auf. Wenn das Video-Signal positiv-gehende Synchronisationsimpulse enthält, kehren Sie das Signal mit dem Vertikalen Menü um. Weitere Informationen über das Invertieren eines Signals erhalten Sie auf Seite 3–60. Benutzerhandbuch Serie TDS3000 3–59...

  • Seite 140: Dienstprogramm

    Drücken Sie auf die Taste DIENSTPROGRAMM, um das Menü Dienstprogramm anzuzeigen. Drücken Sie anschließend auf die Anzeigetaste System, um einen Zweig zu wählen. Die verbleibenden Menüelemente im Menü Dienstprogramm ändern sich entsprechend des gewählten Zweiges. 3–60 Benutzerhandbuch Serie TDS3000...
  • Seite 141 Wird zum Einstellen der inneren Uhr mit dem aktuellen Monat und Tag ver- wendet. Jahr Wird zum Einstellen der inneren Uhr mit dem aktuellen Jahr verwendet. OK Datum/Zeit Bestätigt das Datum und die Uhrzeit eingeben der inneren Uhr. Benutzerhandbuch Serie TDS3000 3–61...
  • Seite 142 Stellen Sie Zeitlimit Abschaltung mit dem Mehrzweckknopf auf eine bestimmte Zeit oder auf ∞ (Zeitlimit aus). Schalten Sie den Netzschalter ein, um das Oszilloskop nach dem automatischen Abschalten wieder hochzufahren. Diese Funktion kann nur bei Batteriebetrieb verwendet werden. 3–62 Benutzerhandbuch Serie TDS3000...
  • Seite 143 überprüfen. H Zeigt eine Bestätigung oder eine Warnung an, wenn die Prüfsummenberechnung erfolgreich war oder fehlschlug. Nachdem Sie die Tek Secure-Funktion ausgeführt haben, schalten Sie das Oszilloskop aus und erneut an, um den Vorgang zu beenden. Benutzerhandbuch Serie TDS3000 3–63...
  • Seite 144 (RTS/CTS) zu aktivieren oder zu deaktivieren. Wählt den EOL-Abschluß aus. Debug Aktiviert und deaktiviert ein Meldungs- fenster zum Debuggen von RS-232-Problemen. RS-232-Parame- Setzt die Baudrate = 9600, Hard Flag- ter auf Standard ging = on und EOL = LF. setzen 3–64 Benutzerhandbuch Serie TDS3000...
  • Seite 145 ändern Sie die Ethernet-Parameter für das (nur TDS3EM) Oszilloskop wie Adresse, Gerätename, Domänenname usw. eingeben können. Im Programmierhandbuch TDS3000 Digital Phosphor Oscilloscope Programmer Manual finden Sie DHCP/BOOTP Anleitungen zum Einrichten dieser Felder. Auf Seite 3–45 finden Sie eine Beschreibung der Menüoptionen zur...
  • Seite 146 Computern und Hardcopy-Geräten standardmäßig zur Verfügung. H Aktivieren Sie das Debugging-Fenster, um den RS-232-Status, Fehler, übertragene Daten und empfangene Daten anzuzeigen. Weitere Informationen über den RS-232-Anschluß erhalten Sie im Programmierhandbuch TDS3000-Series Programmer Manual. GPIB-Richtlinien. Befolgen Sie beim Anschließen Ihres Oszilloskops an ein GPIB-Netzwerk folgendes: H Schalten Sie das Oszilloskop und alle externen Geräte vor dem...
  • Seite 147 Bevor Sie die Routine ausführen, trennen Sie den Anschluß der Tastköpfe und Kabel an den Kanaleingängen. Drücken Sie anschließend die Tasten Signalpfad und OK Signalpfade kompen- sieren, um zu bestätigen, daß Sie fortfahren möchten. Die Routine benötigt einige Minuten, bis sie vollständig ausgeführt ist. Benutzerhandbuch Serie TDS3000 3–67...
  • Seite 148 Diese Funktion wird vom Kundendienstper- sonal verwendet, um die internen Spannungsbezugspunkte des Oszillokops unter Verwendung von externen Quellen zu kalibrieren. Wenden Sie sich an die Tektronix-Niederlassung oder den Vertreter vor Ort, wenn Sie bei diesen Vorgängen Unterstützung benötigen. Kalibrieren fällig.
  • Seite 149 Unter normalen Bedingungen sollte das Fehlerprotokoll leer sein. Ein Eintrag im Fehlerprotokoll weist auf einen Hardware- oder Firmware-Fehler hin. Wenn wiederholt ein Eintrag im Fehlerproto- koll hinzugefügt wird, wenden Sie sich an den Tektronix Kunden- dienstvertreter. Benutzerhandbuch Serie TDS3000 3–69...

  • Seite 150: Vertikale Bedienelemente

    Sie die Signale zur Analyse neu einstellen. Die neuen Einstellungen werden verwendet, wenn die Erfassung wieder aufgenommen wird. Sie können auch Feineinstellungen für das vertikale Skalieren vornehmen. Weitere Informationen erhalten Sie unter Kanaltasten auf Seite 3–60. 3–70 Benutzerhandbuch Serie TDS3000...
  • Seite 151 Liefert eine 0V-Signalreferenz. Der Eingangs-BNC wird von internen Stromkreisläufen getrennt. Setzt den Eingangswiderstand auf 50 W bzw. 1 MW. Invertierung Invertierung Aus Wird bei normalem Betrieb verwendet. Invertierung Ein Kehrt die Polarität des Signals in der Anzeige um. Benutzerhandbuch Serie TDS3000 3–71...
  • Seite 152 Tastkopf auf Null zu setzen. Wichtige Punkte Tastköpfe mit der TekProbe II-Schnittstelle verwenden. Wenn Sie einen Tastkopf mit der TekProbe II-Schnittstelle verwenden, stellt das Oszilloskop die Kanalempfindlichkeit, die Kopplung und den Abschlußwiderstand automatisch auf die Tastkopfanforderungen ein. 3–72 Benutzerhandbuch Serie TDS3000...
  • Seite 153 Schwankungen unter hoher DC-Spannung anzusehen. Stellen Sie den vertikalen Offset auf die nominale DC-Spannung ein. Das Signal wird in der Bildmitte angezeigt. –1 V –2 V Offset = –5,2 V –3 V –4 V –5 V –6 V Benutzerhandbuch Serie TDS3000 3–73...
  • Seite 154 Quellsignalen und den math. Operatoren die folgenden Wechselwirkungen. Operator Ausdruck des math. Signals Quelle 1 + Quelle 2 – Quelle 1 – Quelle 2 × Quelle 1 × Quelle 2 Quelle 1 B Quelle 2 3–74 Benutzerhandbuch Serie TDS3000...
  • Seite 155 Sie sicher, daß die Quellsignale nicht über den oberen oder unteren Rand des Bildschirms hinaus- gehen. Wenn sich ein Teil des Quellsignals außerhalb des Bild- schirms befindet, wird das berechnete Signal möglicherweise nicht richtig angezeigt. Benutzerhandbuch Serie TDS3000 3–75...
  • Seite 156 Untermenü, um ein bestimmtes Referenzsignal auszuwählen. Das ausgewählte Signal wird heller als die anderen Referenzsignale angezeigt. Referenzsignale aus der Anzeige entfernen. Um ein Referenzsignal aus der Anzeige zu entfernen, wählen Sie dieses Referenzsignal aus und drücken Sie auf die Taste Signal OFF 3–76 Benutzerhandbuch Serie TDS3000...
  • Seite 157 Wenn ein Referenzsignal ausgewählt ist, sind die Skalierungs- und Neupositionierungsfunktion für das Referenzsignal identisch, unabhängig davon, ob Zoom aktiviert oder deaktiviert ist. Graustufenbeschränkung. Referenzsignale werden immer von der aktuellsten Erfassung gespeichert und enthalten keine Graustufenin- formationen. Benutzerhandbuch Serie TDS3000 3–77...
  • Seite 158 Vertikale Bedienelemente 3–78 Benutzerhandbuch Serie TDS3000...

  • Seite 159: Anhänge

    Anhänge...

  • Seite 161: Anhang A: Spezifikationen

    Anhang A: Spezifikationen In diesem Anhang werden die Spezifikationen der Oszilloskopmo- delle der Serie TDS3000 beschrieben. Alle Spezifikationen, mit Ausnahme der als „typisch“ bezeichneten, stehen unter Garantie- schutz. Typische Spezifikationen stehen aus Gründen der Benutzer- freundlichkeit zur Verfügung, für sie wird jedoch nicht garantiert.
  • Seite 162 ≤ 100 MHz ≥ 100:1 ≥ 100:1 ≥ 100:1 ≤ 300 MHz ≥ 50:1 ≥ 50:1 — ≤ 500 MHz ≥ 30:1 — — Differentialverzögerung, 100 ps zwischen zwei beliebigen Kanälen mit denselben typisch Skalie-rungs- und Kopplungseinstellungen Benutzerhandbuch Serie TDS3000 A–2...
  • Seite 163 Auswahl zwischen 20 MHz, 150 MHz (nicht verfügbar bei den grenze, typisch Modellen TDS3012 und TDS3014) und Voll Untere Frequenzgrenze, 7 Hz für 1 MW, reduziert um einen Faktor von zehn bei der AC-gekoppelt, typisch Verwendung eines passiven 10-fach-Tastkopfs; 140 kHz für 50 W Benutzerhandbuch Serie TDS3000 A–3...
  • Seite 164 10 mV/div bis 99,5 mV/div ±10 V 100 mV/div bis 995 mV/div ±100 V 1 V/div bis 10 V/div ± (0,005  | Offset – Position | + 0,1 div) Offset-Genauigkeit 0,02 Term (Verstärkungskomponente) leistungsvermindert um 0,00025/°C über 30° Benutzerhandbuch Serie TDS3000 A–4...
  • Seite 165 Spannung des externen 30 V (42 V ) nur unter den folgenden Bedingungen: keine Triggers Signalspannungen > 30 V (> 42 V ), alle gemeinsamen Leitungen unter gleicher Spannung, kein Netzkabel angeschlossen, keine geerdeten Zusatzgeräte angeschlossen. Benutzerhandbuch Serie TDS3000 A–5...
  • Seite 166 ±8 Einheiten von Alle Kanäle Bildschirmmitte, ±8 Einheiten von 0 V, wenn LF REJ-Trigger gekoppelt ±800 mV Extern extern ±8 V Extern/10 Trigger Netz Fest in Mitte der AC-Leitung Betrieb mit Eingangssignalen ≥45 Hz AUF 50% SETZEN, typisch Benutzerhandbuch Serie TDS3000 A–6...
  • Seite 167 5 ns vom Ende der Zeitperiode 5 ns zwischen dem und Trigger, typisch und dem B-Triggerereignis A-Triggerereignis und dem ersten B-Trigger- ereignis Min. Impulsbreite, — B-Ereignis Breite, 2 ns typisch Max. Frequenz, typisch — B-Ereignis-Frequenz, 250 MHz Benutzerhandbuch Serie TDS3000 A–7...
  • Seite 168 Immunität Störstrahlung Gemäß den Spezifikationen EN50082-1 und EN1000-4-3 darf die Erhöhung der Störstrahlung die vier Spitze-Spitze Haupt-Divisionen nicht überschreiten. Umgebende Hoch- frequenzfelder können Triggern verursachen, wenn die Triggerschwelle mehr als zwei Haupt-Divisionen von der Erdungsreferenz abweicht. Benutzerhandbuch Serie TDS3000 A–8...
  • Seite 169 90% relative Feuchtigkeit unter 41 °C, obere Leistungsminde- rungsgrenze 30% relative Feuchtigkeit und 60 °C Typischer Betriebsbereich für Disketten: 20% bis 80% relative Feuchtigkeit unter 32 °C, obere Leistungsminderungsgrenze 21% relative Feuchtigkeit und 50 °C Belastungsgrad Belastungsgrad 2: Typische Wohnungs- oder Büroumgebung Benutzerhandbuch Serie TDS3000 A–9...
  • Seite 170 Abmessungen Größe Höhe: 176 mm, 229 mm einschließlich Griff Breite: 375 mm Tiefe: 149 mm Gewicht Nur Oszilloskop: 3,2 kg Mit Zubehör und Tragetasche: 4,1 kg Wenn zum Versand verpackt: 5,5 kg Optionaler Batteriesatz: 2 kg Benutzerhandbuch Serie TDS3000 A–10...
  • Seite 171 Dieses Produkt wurde vom GOST-Ministerium in Rußland Rußland zertifiziert und somit bestätigt, daß es allen EMV-Regeln entspricht. FCC-Kompatibilität: Die Emissionen entsprechen den Bestimmungen der FCC U.S.A. Code of Federal Regulations 47, Teil 15, Abschnitt B, Klasse A Benutzerhandbuch Serie TDS3000 A–11...
  • Seite 172 Die Kompatbilität bezieht sich auf die folgenden Spezifikatio- Niederspannung nen, die im Amtsblatt der Europäischen Gemeinschaft veröffentlicht wurden: Niederspannungsrichtlinie 73/23/EWG entsprechend der Fassung 93/68/EWG (Serien TDS3000 und EN 61010-1/A2:1995 P3010) Anforderungen an die Sicherheit elektrischer Meß-, Regel- und Laborgeräte (P3010) EN 61010-2-031:1995 Besondere Anforderungen an elektrische Meß- und...

  • Seite 173: Anhang B: Werkseitige Einstellungen

    -3,2 Einheiten von Bildmitte Position Cursor H-Balken 2 +3,2 Einheiten von Bildmitte Einheiten Cursor H-Balken Basis Position Cursor V-Balken 1 10 % der Aufzeichnung Position Cursor V-Balken 2 90 % der Aufzeichnung Einheiten Cursor V-Balken Sekunden Cursornachlauf Unabhängig Benutzerhandbuch Serie TDS3000 B–1...
  • Seite 174 Horizontale Zoom-Position Horizontale Zoom-Zeit 400 ms/div Messungs-Gating Aus (Gesamt) Messung High-Low einstellen Automatisch Messung Hohe Ref 90 % und 0 V Messung Niedrige Ref 10 % und 0 V Messung Mittlere Ref 50 % und 0 V Benutzerhandbuch Serie TDS3000 B–2...
  • Seite 175 DC 1 MW Vertikales Invertieren Vertikaloffset Vertikale Position 0 div Vertikale Tastkopfeinstellung Spannung, 1 X (sofern ein Nicht-1 X-Tastkopf angeschlossen ist) Vertikale Volt 100 mV/div Video-Triggerstandard 525/NTSC Video-Trigger ein Alle Zeilen Signal Dateiformat Keine Änderung XY-Anzeige Benutzerhandbuch Serie TDS3000 B–3...
  • Seite 176 Anhang B: Werkseitige Einstellungen Benutzerhandbuch Serie TDS3000 B–4...

  • Seite 177: Anhang C: Zubehör

    Tastköpfen und anderem Zubehör verwenden. Handbücher Mit dem Oszilloskop werden ein Benutzerhandbuch, ein Refer- enzhandbuch sowie eine Online-Tour-Diskette ausgeliefert (020-2265-XX). Legen Sie die Diskette in das Diskettenlaufwerk des Oszilloskops ein, um eine Online-Tour des Produkts anzusehen. Benutzerhandbuch Serie TDS3000 C–1...
  • Seite 178 RS-232-Anschlüsse für Ihr Oszilloskop. Sie können an diese Anschlüsse einen Drucker anschließen oder sie für das entfernte Programmieren verwenden. Die Kommunikationsmodule können vom Benutzer installiert werden und werden mit dem Program- mierhandbuch TDS3000-Series Programmer Manual (nur in englischer Sprache) ausgeliefert. Benutzerhandbuch Serie TDS3000 C–2...
  • Seite 179 Oszilloskop an ein Ethernet-Netzwerk anschließen, um Druckaufträge an einen entfernt stehenden Drucker zu schicken. Die Kommunikationsmodule können vom Benutzer installiert werden und werden mit dem Programmierhandbuch TDS3000-Series Programmer Manual (nur in englischer Sprache) ausgeliefert. Externes Batterie-Ladegerät TDS3CHG Das Batterie-Ladegerät lädt den Batteriesatz des Oszilloskops in ca.
  • Seite 180 Drop in Tabellenkalkulationsprogramme oder zur Integration in Ihre Dokumentation in Textverarbeitungsprogramme übernehmen. Sie können die Daten auch an Drucker und Plotter ausgeben, um Hardcopies zu erstellen. Handbücher Das Service-Handbuch (071-0382-XX) enthält Informationen zu Wartung und Reparatur. Benutzerhandbuch Serie TDS3000 C–4...

  • Seite 181: Anhang D: Grundlegende Informationen Zu Tastköpfen

    In diesem Kapitel erhalten Sie einen Überblick über die Daten der Tastköpfe P3010 bzw. P6139A, die mit dem Oszilloskop der Serie TDS3000 mitgeliefert wurden. Es enthält auch Informationen über andere Tastköpfe, die Sie mit Ihrem Oszilloskop verwenden können sowie ihre Einschränkungen.

  • Seite 182: Tastkopfkompensation

    Oszilloskop, um den Tastkopftyp und den Dämpfungs- faktor einzustellen. Wenn Sie einen Tastkopf ohne TekProbe- Schnittstelle verwenden, können Sie diese Parameter für den Kanal, an den der Tastkopf angeschlossen ist, im vertikalen Menü einstellen. Benutzerhandbuch Serie TDS3000 D–2...

  • Seite 183: Tastkopfschutz

    Sie die besten Ergebnisse. Lange Erdungsleiter können zu falschem Überschwingen und zu Verzerrungen des erfaßten Signals führen, die im tatsächlichen Signal nicht vorhanden sind. Um die besten Signalergebnisse zu erzielen, verwenden Sie die kürzeste Erdungsleitung. Lange Masseleitung Kurze Masseleitung Benutzerhandbuch Serie TDS3000 D–3...

  • Seite 184: P3010 Hochfrequenzkompensation

    Zur Korrektur der Hochfrequenzkompensation benötigen Sie eine Signalquelle mit den folgenden Merkmalen: <1 ns 1 MHz >1 V H Rechteckwellenausgabe bei 1 MHz H Schneller Ausgabesignalanstieg mit Anstiegszeit unter 1 ns H Ordnungsgemäßer Abschluß des Ausgabesignals Benutzerhandbuch Serie TDS3000 D–4...
  • Seite 185 (Das angezeigte Signal sollte dem nachstehend abgebildeten ähneln.) 10 ns (a) Von der Korrektur betroffener (b) Position des Korrektur-Trimmers Signalbereich Regeln Sie den Trimmer H so ein, daß das Signal bei rechteckiger Vorderflanke oben waagrecht verläuft. Benutzerhandbuch Serie TDS3000 D–5...

  • Seite 186: Ersatzteile Und Zubehör Des Modells P3010

    Anhang D: Grundlegende Informationen zu Tastköpfen Ersatzteile und Zubehör des Modells P3010 Standardzubehör Optionales Zubehör Benutzerhandbuch Serie TDS3000 D–6...
  • Seite 187 Ersatzteile und Zubehör des Modells P3010 Index- Teile- nummer Beschreibung nummer Einziehbare Hakenspitze 013-0107-08 Tastkopfspitze 131-4997-01 Erdungsleiter, 15,24 cm 196-3120-01 Markierungssatz (vier Farben, jeweils zwei) 016-0633-00 Justierwerkzeug 003-1433-01 BNC-zu-Tastkopfspitzen-Adapter 013-0277-00 Erdungsleiter, 71,12 cm 196-3120-21 Erdungsleiter, 30,48 cm 196-3121-01 IC-Testspitze, 10-Stück-Packung 015-0201-07 Benutzerhandbuch Serie TDS3000 D–7...

  • Seite 188: Ersatzteile Und Zubehör Des Modells P6139A

    Anhang D: Grundlegende Informationen zu Tastköpfen Ersatzteile und Zubehör des Modells P6139A Standardzubehör Optionales Zubehör Benutzerhandbuch Serie TDS3000 D–8...
  • Seite 189 Erdungsleiter mit Klemme, 15,24 cm 196-3305-00 Tastkopfspitzen-Baugruppe 206-0441-00 Tastkopfspitzen-Abdeckung 204-1049-00 Einziehbare Hakenspitze 013-0107-06 Erdungsleiter, 7,62 cm 196-3113-03 Tastkopf-zu-Anschluß-Adapter 015-0325-00 50 W BNC-zu-Tastkopfspitzen-Abschluß und 013-0227-00 -Adapter Erdungskontaktsatz (jeweils zwei in fünf 016-1077-00 Längen) mit Abdeckmantel Erdungs-Tastkopfspitze 013-0085-00 Benutzerhandbuch Serie TDS3000 D–9...

  • Seite 190: Andere Tastköpfe Verwenden

    SMT-Tastkopf, 500 MHz, 20-fach P5100 Hochspannungstastkopf, 2.500 V CAT II, 250 MHz, 100-fach P6015A Hochspannungstastkopf, 20 kV DC, 75 MHz, 1.000-fach P6021 Strom-Tastkopf, 15 A, 120 Hz bis 60 MHz P6022 Strom-Tastkopf, 6 A, 935 Hz bis 120 MHz Benutzerhandbuch Serie TDS3000 D–10...

  • Seite 191: Unterstützte Aktive Tastköpfe

    Video-Anzeigeklemme VORSICHT. Um Meßfehler zu vermeiden, schließen Sie keine aktiven Tastköpfe mit einem kombinerten Belastungsfaktor an, der größer als 10 ist. Eine durch eine Überlastung hervorgerufene Signalverzerrung kann signifikant sein (reduzierte Verstärkung, dynamischer Bereich oder Anstiegsgeschwindigkeit). Benutzerhandbuch Serie TDS3000 D–11...

  • Seite 192: Nicht Unterstützte Tastköpfe

    Anhang D: Grundlegende Informationen zu Tastköpfen Nicht unterstützte Tastköpfe Geräte der Produktserie TDS3000 unterstützen nur die Tastköpfe, die in diesem Handbuchabschnitt aufgeführt sind. Das Oszilloskop zeigt möglicherweise keine Meldung an, wenn Sie einen nicht unterstützten Tastkopf anschließen. Vergewissern Sie sich daher, daß...

  • Seite 193: Anhang E: Leistungsprüfung

    Unter Umständen benötigen Sie je nach den verwendeten Testgeräten zusätzliche Kabel und Adapter. Diese Verfahren beziehen sich auf alle Oszilloskopmodelle der Serie TDS3000. Ignorieren Sie Prüfungen, die sich nicht auf das Modell beziehen, das Sie testen. Photokopieren Sie die Testaufzeichnung der nächsten drei Seiten und verwenden Sie diese zum Aufzeichnen der Ergebnisse der Lei- stungsprüfungen Ihres Oszilloskops.

  • Seite 194: Testaufzeichnung

    50 mV/div 982,4 mV 1,018 V 50 mV/div 632,4 mV 667,6 mV 50 mV Delta 340,5 mV 359,5 mV 90 mV/div –339,3 mV –290,7 mV 200 mV/div 9,900 V 10,10 V 1 V/div –10,30 V –9,698 V Benutzerhandbuch Serie TDS3000 E–2...
  • Seite 195 50 mV/div 982,4 mV 1,018 V 50 mV/div 632,4 mV 667,6 mV 50 mV Delta 340,5 mV 359,5 mV 90 mV/div –339,3 mV –290,7 mV 200 mV/div 9,900 V 10,10 V 1 V/div –10,30 V –9,698 V Benutzerhandbuch Serie TDS3000 E–3...
  • Seite 196 Kanal 3 ansteigende stabile Trigger — Trigger-Empfind- Flanke lichkeit abfallende stabile Tigger — Flanke Kanal 4 ansteigende stabile Trigger — Trigger-Empfind- Flanke lichkeit abfallende stabile Trigger — Flanke Abtastrate und Genauigkeit der –2 Teile +2 Teile Verzögerungszeit Benutzerhandbuch Serie TDS3000 E–4...

  • Seite 197: Verfahren Zur Leistungsprüfung

    Die dafür erforderliche Zeit beträgt ungefähr eine Stunde. WARNUNG. Bei einigen Verfahren sind gefährliche Spannungen im Spiel. Um einen Stromschlag zu vermeiden, stellen Sie die Span- nungsquelle auf 0 V, bevor Sie Geräte anschließen oder Änderungen vornehmen. Benutzerhandbuch Serie TDS3000 E–5...
  • Seite 198 4. Drücken Sie auf Schleife, und wählen Sie Einmal. 5. Drücken Sie auf die Anzeigetaste Ausführen. 6. Drücken Sie auf OK Betriebstest bestätigen. Ein Dialogfeld zeigt das Ergebnis an, wenn der Selbsttest abge- schlossen ist. Drücken Sie auf MENU OFF, um fortzufahren. Benutzerhandbuch Serie TDS3000 E–6...
  • Seite 199 2. Schließen Sie die DC-Spannungsquelle – wie unten dargestellt – an Kanal 1 an. DC-Spannungs- quelle Oszilloskop der Serie TDS3000 Ch 1 3. Drücken Sie auf die Menütaste SPEICHERN/ABRUFEN 4. Drücken Sie auf Werkseit. Einstell. abrufen und anschließend auf OK Werkseitige Init. bestätig.
  • Seite 200 16. Wiederholen Sie die Schritte 15a bis 15e für die einzelnen Zeilen der Tabelle. 17. Drücken Sie auf Signal Aus 18. Wiederholen Sie die Schritte 9 bis 17 für die einzelnen Kanäle des Oszilloskops (ausschließlich der externen Triggereingänge bei einigen Modellen). Benutzerhandbuch Serie TDS3000 E–8...
  • Seite 201 Drücken Sie die Tasten Vertikales MENÜ und Feinskalierung und an- schließend den Mehrzweckknopf zum Ändern der Einstellung in 90 mV/div. Verwenden Sie die volle Bandbreite der Oszilloskopmodelle TDS3012 bzw. TDS3014. Aktivieren Sie unbedingt die Invertierungseinstellung für diese Messung. Benutzerhandbuch Serie TDS3000 E–9...
  • Seite 202 1. Schließen Sie den Ausgang des Sinussignal-Generators, wie unten abgebildet, an den Eingang von Kanal 1 an. Sinussignal- Generator Oszilloskop der Serie TDS3000 Ch 1 2. Drücken Sie auf die Menütaste SPEICHERN/ABRUFEN. 3. Drücken Sie auf Werkseit. Einstell. abrufen und anschließend auf OK Werkseitige Init.
  • Seite 203 22. Setzen Sie den Wert für horizontales SKALIEREN auf 10 ns/div. 23. Setzen Sie die Ausgangsfrequenz des Sinussignal-Generators auf die in der Tabelle angegebene Frequenz. Oszilloskopmodelle Frequenz TDS3012, TDS3014 100 MHz TDS3032, TDS3034 300 MHz TDS3052, TDS3054 500 MHz Benutzerhandbuch Serie TDS3000 E–11...
  • Seite 204 24. Überprüfen Sie, ob die Spitze-zu-Spitze-Messung ≥425 mV beträgt. 25. Drücken Sie auf Signal Aus 26. Wiederholen Sie die Schritte 11 bis 25 für die einzelnen Kanäle des Oszilloskops (ausschließlich der externen Triggereingänge bei einigen Modellen). Benutzerhandbuch Serie TDS3000 E–12...
  • Seite 205 1. Schließen Sie den Ausgang des Sinussignal-Generators, wie unten abgebildet, an Kanal 1 des Oszilloskops an. Sinussignal- Generator Oszilloskop der Serie TDS3000 Ch 1 2. Drücken Sie auf die Menütaste SPEICHERN/ABRUFEN. 3. Drücken Sie auf Werkseit. Einstell. abrufen und anschließend auf OK Werkseitige Init.
  • Seite 206 18. Setzen Sie den Wert für vertikales SKALIEREN auf 500 mV/div. 19. Setzen Sie die Ausgangsfrequenz des Sinussignal-Generators auf die in der Tabelle angegebene Frequenz. Oszilloskopmodelle Frequenz TDS3012, TDS3014 100 MHz TDS3032, TDS3034 300 MHz TDS3052, TDS3054 500 MHz Benutzerhandbuch Serie TDS3000 E–14...
  • Seite 207 25. Drücken Sie auf Flanke, und wählen Sie \ (ansteigende) Flanke. 26. Drücken Sie auf Singal Aus 27. Wiederholen Sie die Schritte 11 bis 26 für die einzelnen Kanäle des Oszilloskops (ausschließlich der externen Triggereingänge bei einigen Modellen). Benutzerhandbuch Serie TDS3000 E–15...
  • Seite 208 1. Schließen Sie den Ausgang des Sinussignal-Generators, wie unten abgebildet, an den Eingangskanal 1 des Oszilloskops an. Zeitmarken- generator Oszilloskop der Serie TDS3000 Ch 1 2. Drücken Sie auf die Menütaste SPEICHERN/ABRUFEN. 3. Drücken Sie auf Werkseit. Einstell. abrufen und anschließend auf OK Werkseitige Init.
  • Seite 209 Rasterlinie in der Mitte des Bildschirms innerhalb eines Bereichs von ±2 Einheiten von der Rastermitte kreuzt. HINWEIS. Eine Einheit der Verschiebung von der Rastermitte entspricht einem 100 ppm-Zeibasisfehler. Hiermit ist das Verfahren zur Leistungsprüfung beendet. Benutzerhandbuch Serie TDS3000 E–17...
  • Seite 210 Anhang E: Leistungsprüfung Benutzerhandbuch Serie TDS3000 E–18...

  • Seite 211: Anhang F: Hinweise Zur Allgemeinen Pflege Und Reinigung

    2. Verwenden Sie zum Reinigen des Oszilloskops ein mit Wasser befeuchtetes weiches Tuch oder Papiertuch. Für eine effektivere Reinigung können Sie eine 75%-ige Isopropyl-Alkohollösung verwenden. VORSICHT. Um Beschädigungen der Oszilloskopoberfläche zu vermeiden, verwenden Sie keine ätzenden oder chemischen Reinigungsmittel. Benutzerhandbuch Serie TDS3000 F–1...
  • Seite 212 Anhang F: Hinweise zur allgemeinen Pflege und Reinigung Benutzerhandbuch Serie TDS3000 F–2...

  • Seite 213: Glossar

    Glossar...
  • Seite 215 Signal weist unter Umständen eine niedrigere Frequenz auf als das tatsächliche Eingangssignal. Anwendungsmodul Ein kleines Modul, das Sie an der Frontplatte einbauen können, um dem Oszilloskop weitere Funktionen hinzuzufügen. Sie können gleichzeitig bis zu vier Anwendungsmodule verwenden. Benutzerhandbuch Serie TDS3000 Glossar–1...
  • Seite 216 Gepaarte Markierungen, die Sie für die Messung zwischen zwei Signalstellen verwenden können. Das Oszilloskop zeigt die Werte (ausgedrückt in Volt, Zeit oder Frequenz) der Position des aktiven Cursors sowie den Abstand zwischen den beiden Cursorn an. Benutzerhandbuch Serie TDS3000 Glossar–2...
  • Seite 217 Eine Einzelschußerfassung, wenn der Abtastwert- oder Spitzenwerterfassungsmodus ausgewählt ist. Eine Reihe von N Erfassungen, wenn der Mittelwert- oder Hüllkurvenerfassung- smodus ausgewählt ist (N stellt die Anzahl von Mittelwerten oder Hüllkurven dar). Erdung (GND) Option, die das Eingangssignal vom vertikalen System trennt. Benutzerhandbuch Serie TDS3000 Glossar–3...
  • Seite 218 Häufigkeit Ihres Vorkommens. Farbige „Graustufen“ bestehen aus hellen und dunklen Farbschattierun- gen. Hardcopy Eine elektronische Kopie der Anzeige in einem Format, das ein Drucker oder Plotter lesen kann. Hintergrundbeleuchtung Die Beleuchtung hinter der LCD-Anzeige. Benutzerhandbuch Serie TDS3000 Glossar–4...
  • Seite 219 Der jeweilige, dem Mehrzweckknopf zugewiesene Parameter ist von anderen Einstellungen abhängig. Menü Eine Reihe von Bezeichnungen in der Anzeige, die die Funktionen der einzelnen Menütasten beschreiben. Der Inhalt der einzelnen Menüs hängt von der Menütaste ab, die Sie drücken. Benutzerhandbuch Serie TDS3000 Glossar–5...
  • Seite 220 Ein für die Anzeige ausgewähltes gespeichertes Signal. Sie können bis zu vier Referenzsignale speichern und anzeigen. Rollmodus Ein Erfassungsmodus, der bei langsamen horizontalen Skaleneinstellungen nützlich ist. Im Rollmodus können Sie die Punkt-für-Punkt-Erfassung des Signals anzeigen. Das Signal rollt über die Anzeige. Benutzerhandbuch Serie TDS3000 Glossar–6...
  • Seite 221 Die Tasten unterhalb und rechts neben der Anzeige, mit denen Menüelemente ausgewählt werden können. TekProbe-Schnittstelle Eine Schnittstelle zur Kommunikation von Daten zwischen einem Tastkopf und dem Oszilloskop, z.B. der Tastkopftyp und sein Dämpfungsfaktor. Die Schnittstelle versorgt auch die aktiven Tastköpfe mit Strom. Benutzerhandbuch Serie TDS3000 Glossar–7...
  • Seite 222 Wechselstrom Ein Modus, das den Gleichstromanteil eines Signals blockiert, den dynamischen (AC-)Anteil jedoch weiterleitet. XY-Format Ein Anzeigeformat, das den Spannungspegel von zwei Signalen Punkt für Punkt vergleicht. Nützlich für die Analyse des Phasenverhältnisses von zwei Signalen. Benutzerhandbuch Serie TDS3000 Glossar–8...
  • Seite 223 Die Parameter, mit denen Sie die Zeit und die horizontale Achse einer Signalaufzeichnung definieren. Die Zeitbasis legt fest, wann und wie lange aufgezeichnete Punkte erfaßt werden. Zoom Die horizontale Vergrößerungsfunktion des Oszilloskops. Zoom ist eine Anzeigefunktion. Die Zoom-Einstellung hat keinerlei Auswirkung auf das erfaßte Signal. Benutzerhandbuch Serie TDS3000 Glossar–9...
  • Seite 224 Glossar Benutzerhandbuch Serie TDS3000 Glossar–10...

  • Seite 225: Index

    Index...
  • Seite 227 Installieren, 1–15 Wechselwirkungen, 3–36 Anzeige Übersicht, 1–6 Cursor, 3–15 Elemente der, 1–26 Farbe, 3–19 Dateikomprimierung, Hardcopy, Kleine horizontale Einstellungen, 3–23 3–31 Dateisystem Menü, 3–17 Anwendungsbeispiel, 2–23 Nachleuchten, 3–19 Erweiterungen, 3–48 Rollmodus, 3–32 Formatieren einer Diskette, 3–47 Benutzerhandbuch Serie TDS3000 Index–1...
  • Seite 228 Einzelschuß, 2–20, 3–3 Hardcopy. See Drucken Geschwindigkeit, 3–11 Hardcopy-Dateikomprimierung, Menü, 3–6 3–23 Modi, 3–7 Hintergrundbeleuchtung Status, 3–2 Intensität, 3–17 Wartet auf Trigger, 3–2 Zeitsperre, 3–63 Erste Einstellungen, 1–1 Hüllkurve, 3–7 Ethernet, 3–66 Holdoff, 3–58 Externer Trigger, 3–57 Benutzerhandbuch Serie TDS3000 Index–2...
  • Seite 229 Positive Überschwingmessung, Position des Quellsignals auf 3–38 dem Bildschirm, 3–77 Positive Breitenmessung, 3–38 Voransicht, 3–75, 3–77 Pretrigger, 3–25 Math. Signal, 3–75 Produktbeschreibung Max. Messung, 3–37 Übersicht, 1–5 Menüs, Verwendung, 1–18 Modelle, 1–4 Messung der Abfallzeit, 3–37 Benutzerhandbuch Serie TDS3000 Index–3...
  • Seite 230 Positionsmarkierung, 3–26 Signale entfernen, 3–70 Status, 3–54 SIGNALINTENSITÄT, 3–5 Video, 3–59 Signalpfadkompensation, 1–4, XY-Signale, 3–19 3–67 Signalverarbeitung, Übersicht, 1–5 Speichern/Abrufen Menü, 3–40 Setups, 3–41 Vergrößern. See Zoom Signale, 3–42, 3–76 Vertikal Spezifikationen, A–1 Menü, 3–71, 3–74, 3–76 Benutzerhandbuch Serie TDS3000 Index–4...
  • Seite 231 Zeitsperre, 3–62 Voransicht Zoom Anwendungsbeispiel, 2–21 Anwendungsbeispiel, 2–22 horizontal, 3–30 maximal, 3–30 vertikal, 3–73 verwenden, 3–29 Vorsichtsmaßnahmen zur elektros- Wechselwirkungen, 3–30 tatischen Entladung, vii Zubehör, C–1 Zyklusmittelwertmessung, 3–37 Werkseitige Installation, detaillierte Beschreibung, B–1 Werkseitige Kalibrierung, 3–68 Benutzerhandbuch Serie TDS3000 Index–5...
  • Seite 232 Index Benutzerhandbuch Serie TDS3000 Index–6...
