Signal erfassen
3.

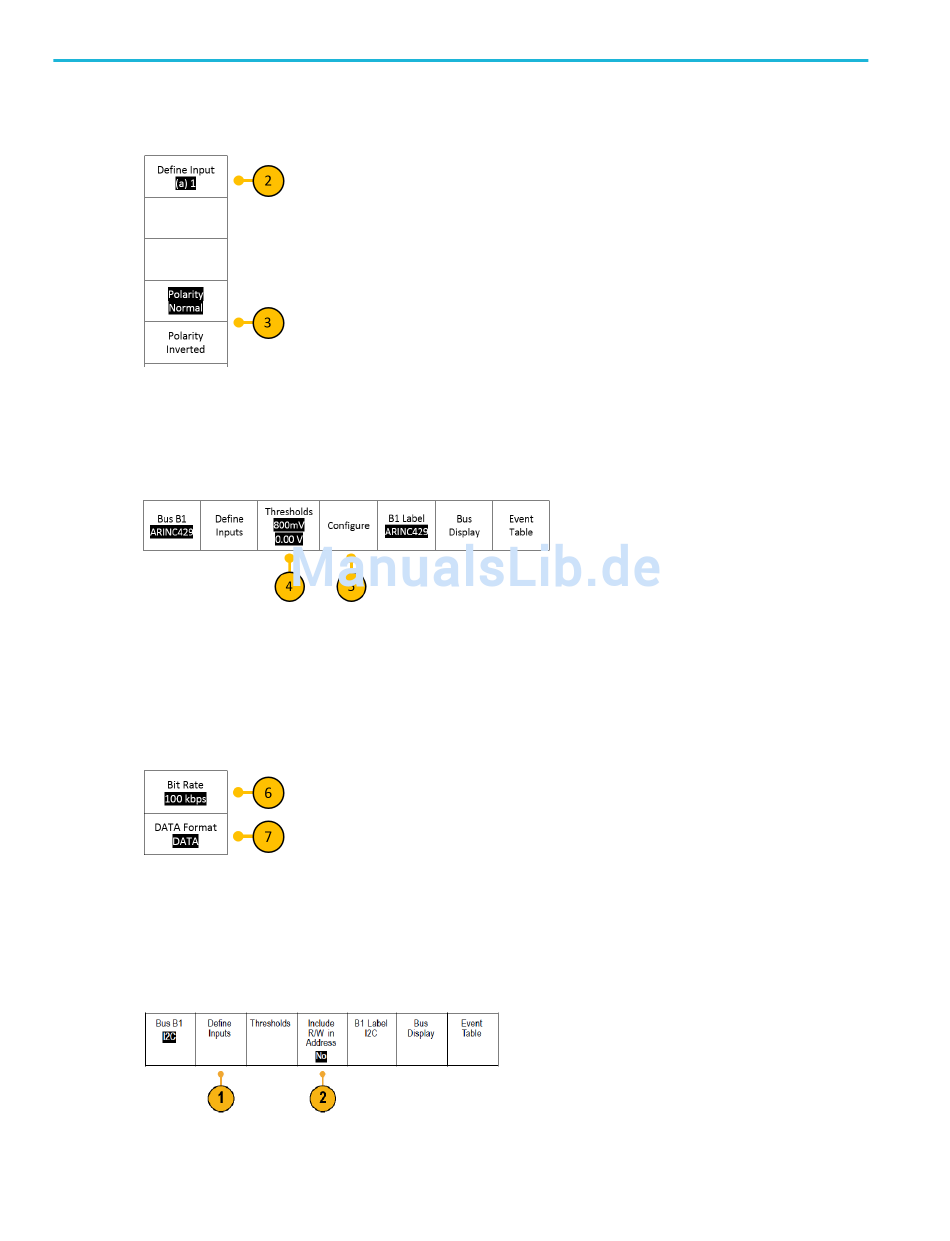

Drücken Sie entsprechend dem erfassten ARINC429-Bus auf Polarität normal oder Polarität Invertiert.
4.
Drücken Sie Schwellenwerte, um die oberen und unteren Schwellenwerte für den erfassten ARINC429-Bus zu
konfigurieren, oder wählen Sie aus den verfügbaren Voreinstellungen aus.
5.
Drücken Sie Konfigurieren und wählen Sie die gewünschten Optionen im seitlichen Menü aus.
6.
Drücken Sie Bit-Rate, und drehen Sie Mehrzweck a, um in der Liste der vordefinierten Bit-Raten eine geeignete Auswahl
zu treffen. Sie können auch einen bestimmten Wert der Bit-Rate festlegen. Wählen Sie dazu Benutzerdef. aus, und stellen
Sie dann mit Mehrzweck b eine Bit-Rate zwischen 10 kbit/s und 1 Mbit/s ein.
7.
Drücken Sie auf Datenformat und drehen Sie Mehrzweck a, um für die auf dem ARINC429-Bus dekodierten Pakete aus
der Größe des Datenfelds auszuwählen.
I2C-Bus
Um Daten von einem I
1.
Wenn Sie I2C auswählen, drücken Sie Eingänge definieren sowie die entsprechenden Optionen im seitlichen Menü.
68
2
C-Bus zu erfassen, müssen auch diese Elemente eingerichtet werden:
Benutzerhandbuch für die Oszilloskop-Baureihe MDO4000C
