Automatische Vergrößerung
Wenn Sie den Horizontalskalenregler auf schnellere Zeit/Skalenteil-Werte einstellen, erhöht das Oszilloskop der Serie
MDO4000B automatisch die Abtastrate, um weiterhin dieselbe Aufzeichnungslänge in einer kürzeren Zeit zu erhalten. Das
Gerät der Serie MDO4000B erreicht irgendwann seine maximale Abtastrate. Wenn das Gerät mit seiner schnellsten
Abtastrate arbeitet, führen weitere Änderungen auf schnellere Zeitbasis-Einstellungen dazu, dass das Oszilloskop im
Auto-magnify-Modus arbeitet, bei dem das Oszilloskop die schnellere gewünschte Zeit/Skalenteil-Einstellung anzeigt und
weiterhin die gewünschte Aufzeichnungslänge erfasst. Das Ergebnis ist, dass das Oszilloskop nicht alle erfassten Punkt in
der gewünschten Zeit/Skalenteil-Einstellung zeigen kann.
Stattdessen zeigt das Oszilloskop nur einen Teil der gesamten Aufzeichnung im Zeitbereichraster an. Mit dieser Funktion
haben Sie eine Möglichkeit zur Vergrößerung eines Teils der Aufzeichnung, ohne dass Sie eine Bildschirmanzeige
mit kleinerem Zoom verwenden müssen. Die Funktion bietet Ihnen den maximalen Nutzen der Kombination
Abtastrate/Aufzeichnungslänge für Ihr Oszilloskop. Mit der automatischen Vergrößerung haben Sie Zugriff auf die gesamte
Aufzeichnungslänge bei maximaler Abtastrate.
HINWEIS.
Die automatische Vergrößerung funktioniert nur, wenn die Zoom-Funktion ausgeschaltet ist.

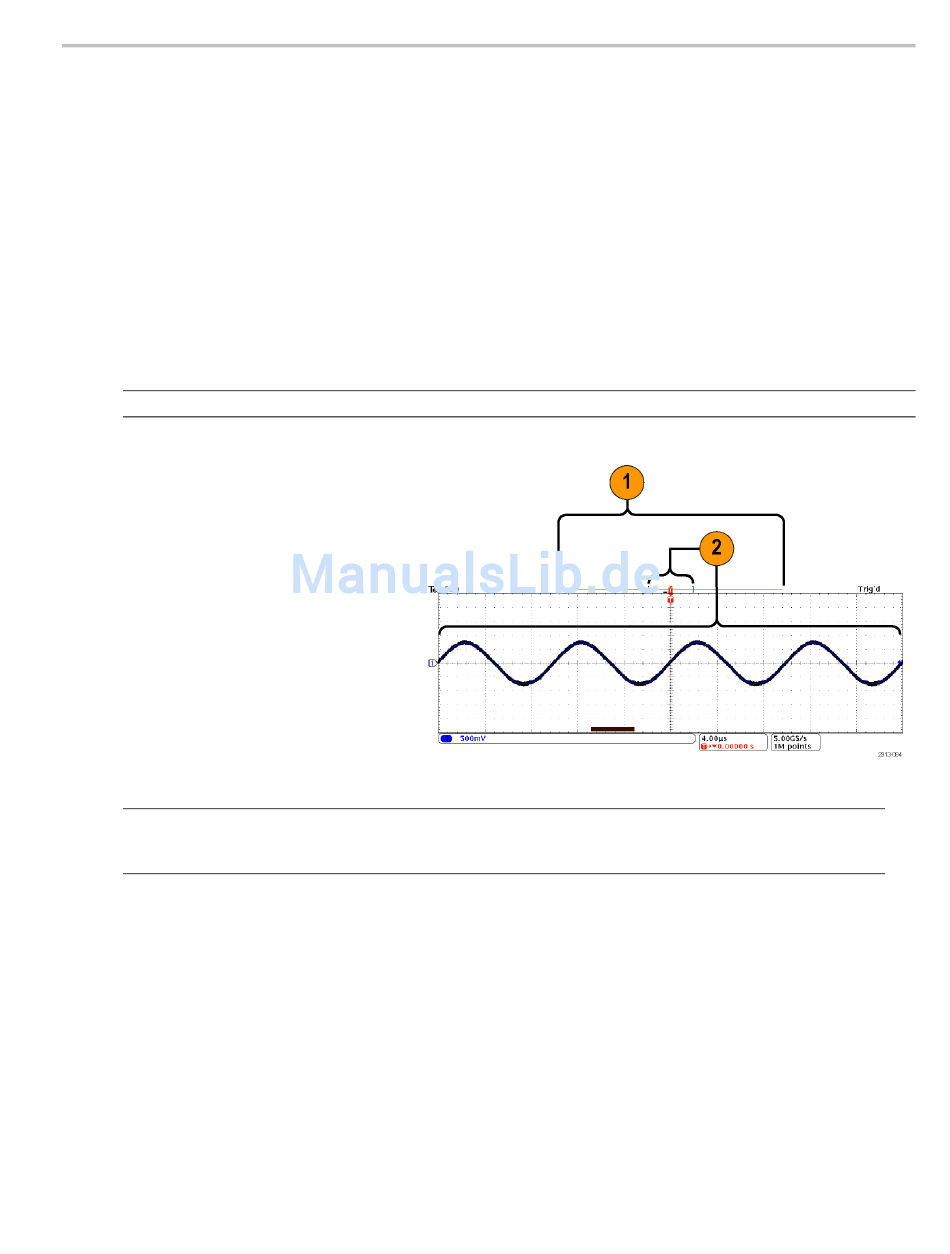

1. Die gesamte Erfassung wird durch
den horizontalen Balken in der oberen
Anzeige angezeigt.
2. Der Teil der Erfassung, der im
Zeitbereichsraster angezeigt wird, wird in
dem Teil der oberen Anzeige angezeigt,
der durch die Klammern definiert ist.
HINWEIS.
Wenn Sie die Funktionen für den Frequenzbereich und die automatische Vergrößerung gleichzeitig nutzen und die
Spektrumzeit außerhalb des Teils der Erfassung verschieben, die im Raster angezeigt wird, verschwindet der orange Balken
in der Zeitbereichanzeige, der die Spektrumzeit anzeigt, genau wie auch alle Aktivitäten in der Frequenzbereichanzeige.
