Messgröße
Mittelwert
Zyklusmittelwert
Eff
Zyklus-Effektivwert

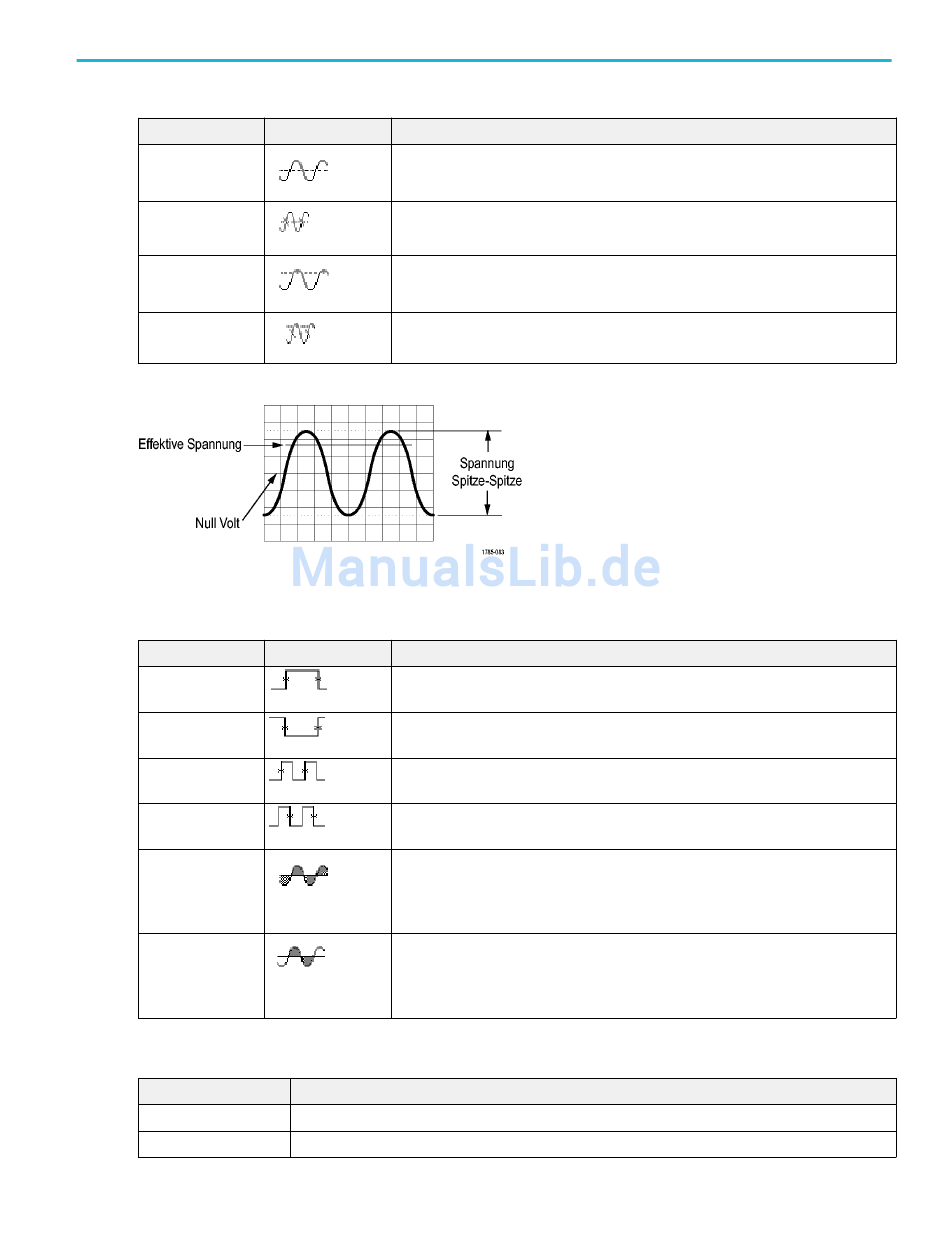

Tabelle 5: Verschiedene Messungen
Messgröße
Positive
Impulszählung
Negative
Impulszählung
Steigende
Flankenzählung
Fallende
Flankenzählung
Fläche
Zyklusfläche
Tabelle 6: Histogramm-Messungen
Messgröße
Signalzählung
Hits in Box
Benutzerhandbuch für die Oszilloskop-Baureihe MDO4000C
Beschreibung
Der über das gesamte Signal oder den gesamten getorten Bereich gebildete
arithmetische Mittelwert.
Der über den ersten Zyklus des Signals oder des getorten Bereichs gebildete
arithmetische Mittelwert.
Die über das gesamte Signal oder den gesamten getorten Bereich gemessene echte
Effektivwertspannung.
Die über den ersten Zyklus des Signals oder des getorten Bereichs gemessene
echte Effektivwertspannung.
Beschreibung
Die Anzahl der positiven Impulse, die über den mittleren Referenzübergang im
Signal- oder Gate-gesteuerten Bereich hinausgeht.
Die Anzahl der negativen Impulse, die unter dem mittleren Referenzübergang im
Signal- oder Gate-gesteuerten Bereich liegen.
Die Anzahl der positiven Übergänge von einem niedrigen Referenzwert zu einem
hohen Referenzwert im Signal- oder Gate-gesteuerten Bereich.
Die Anzahl der negativen Übergänge von einem hohen Referenzwert zu einem
niedrigen Referenzwert im Signal- oder Gate-gesteuerten Bereich.
Die Flächenmessung ist eine Spannung/Zeit-Messung. Es wird die Fläche während
des gesamten Signals oder des gesamten getorten Bereichs in Volt-Sekunden
zurückgegeben. Die Fläche oberhalb von Masse ist positiv und die Fläche unterhalb
von Masse ist negativ.
Eine zeitabhängige Spannungsmessung. Bei der Messung wird die Fläche während
des ersten Zyklus des Signals oder des ersten Zyklus des Gate-Bereichs in Volt-
Sekunden angegeben. Die Fläche oberhalb des allgemeinen Referenzpunkts ist
positiv, und die Fläche unterhalb des allgemeinen Referenzpunkts ist negativ.
Beschreibung
Zeigt die Anzahl der Signale an, die zu dem Histogramm beigetragen haben.
Zeigt die Anzahl der Abtastwerte in der Histogrammbox oder an ihren Grenzwerten an.
Analyse von Signal- oder Strahldaten
