Verwenden von Wave Inspector zum Verwalten von Signalen mit großer
Aufzeichnungslänge
Mithilfe der Steuerelemente von Wave Inspector (Zoom/Verschieben, Play/Pause, Marke, Suchen) können Sie Signale mit
größerer Aufzeichnungslänge effizient bearbeiten. Um ein Signal horizontal zu vergrößern, drehen Sie den Knopf „Zoom". Um
einen Bildlauf durch ein gezoomtes Signal durchzuführen, drehen Sie den Knopf „Verschieben".

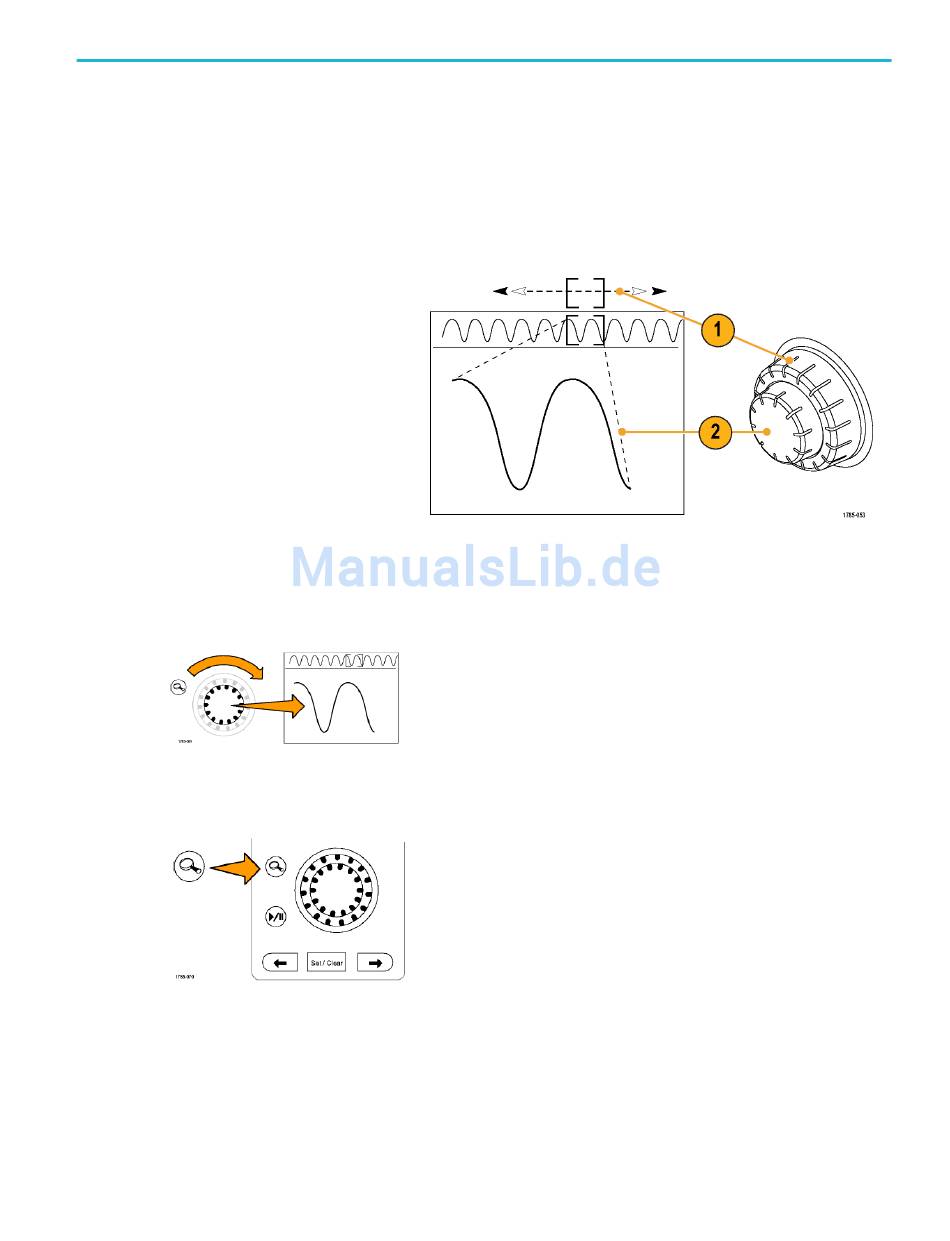

Das Bedienelement „Pan-Zoom" besteht aus
den folgenden Teilen:
1.
Einem äußeren Drehknopf zum
Verschieben.
2.
Einem inneren Drehknopf zum Zoomen.
Zoomen eines Signals
1.
Drehen Sie den inneren Knopf des Bedienelements „Pan-Zoom" im Uhrzeigersinn, um den ausgewählten Teil des Signals
zu vergrößern. Drehen Sie den Knopf entgegen dem Uhrzeigersinn, um ihn wieder zu verkleinern.
2.
Sie können den Zoom-Modus auch aktivieren und deaktivieren, indem Sie die Zoom-Taste drücken.
Benutzerhandbuch für die Oszilloskop-Baureihe MDO4000C
Analyse von Signal- oder Strahldaten
149
