Anhang C: Informationen über den Logik-Mehrzwecktastkopf P6316
Verbindung des Tastkopfs mit dem Stromkreis
Verbinden Sie den Tastkopf mithilfe der Anschlüsse und Adapter mit dem Stromkreis. Wählen Sie die Methode aus, die für Ihre
Bedürfnisse am besten geeignet ist, und gehen Sie dann weiter zum Abschnitt „Einstellung des Tastkopfs".
Um die Parameter für digitale Kanäle einzustellen und anzuzeigen, gehen Sie folgendermaßen vor:
Drücken Sie die Taste D15–D0.
Die unten aufgeführten Parameter können für jeden digitalen Kanal eingestellt werden:
•
Spannungsschwellenwert und vertikale Position (der Standardschwellenwert beträgt 1,4 V)
•
Signalhöhe und -position (einmal für alle 16 Kanäle einstellen)
•
Kanalbezeichnung
Um Buseigenschaften einzustellen und anzuzeigen, gehen Sie folgendermaßen vor:
Drücken Sie die Tasten B1 bis B4.
Die Setup-Bildschirme ermöglicht Ihnen, verschiedene Buseigenschaften einzustellen und anzuzeigen.
Bei Bussen wie z. B. SPI und I
Funktionstest
Die logische Aktivität wird sofort auf allen angeschlossenen, aktiven Kanälen angezeigt. Wenn Sie kein aktives Signal sehen:
1.
Drücken Sie auf die Taste Trigger.
2.
Wählen Sie als Triggertyp Flankentriggerung aus.
3.
Wählen Sie den Kanal aus, den Sie als Quelle einstellen.
4.
Drücken Sie auf die Taste Auto-Setup.
Wenn Sie kein aktives Signal sehen, versuchen Sie einen anderen Tastkopfkanal (oder einen analogen Tastkopf), um die
Schaltkreisaktivität am Prüfpunkt zu überprüfen.

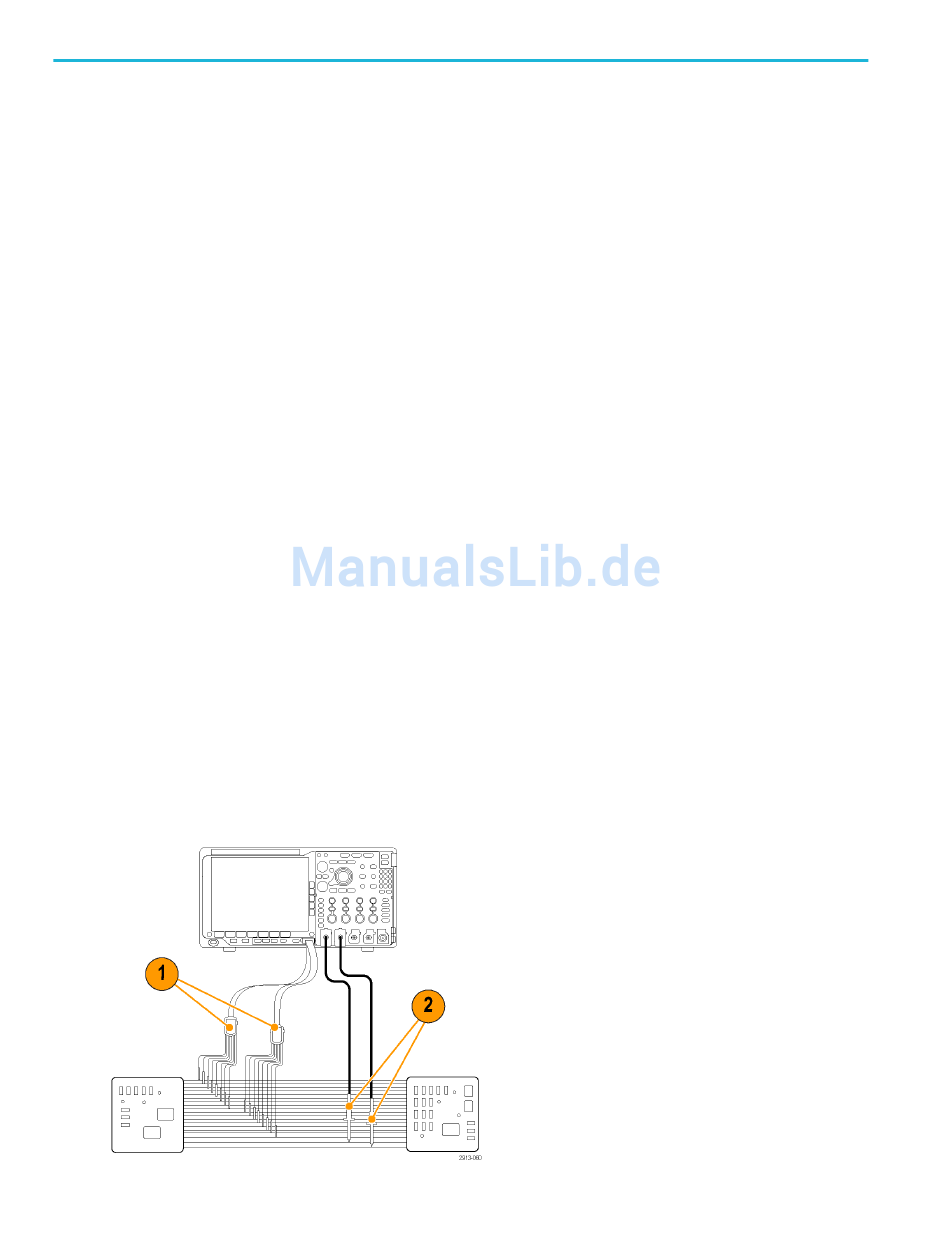

Typische Anwendung
1.
Verwenden Sie den Tastkopf P6616 zum Anzeigen digitaler Signale auf einem Systembus.
2.
Verwenden Sie einen passiven Tastkopf, z. B. TPP0500 oder TPP1000, um Informationen über analoge Signale
anzuzeigen.
198
2
C müssen Sie über das geeignete Anwendungsmodul verfügen.
Benutzerhandbuch für die Oszilloskop-Baureihe MDO4000C
