Kennenlernen des Gerätes

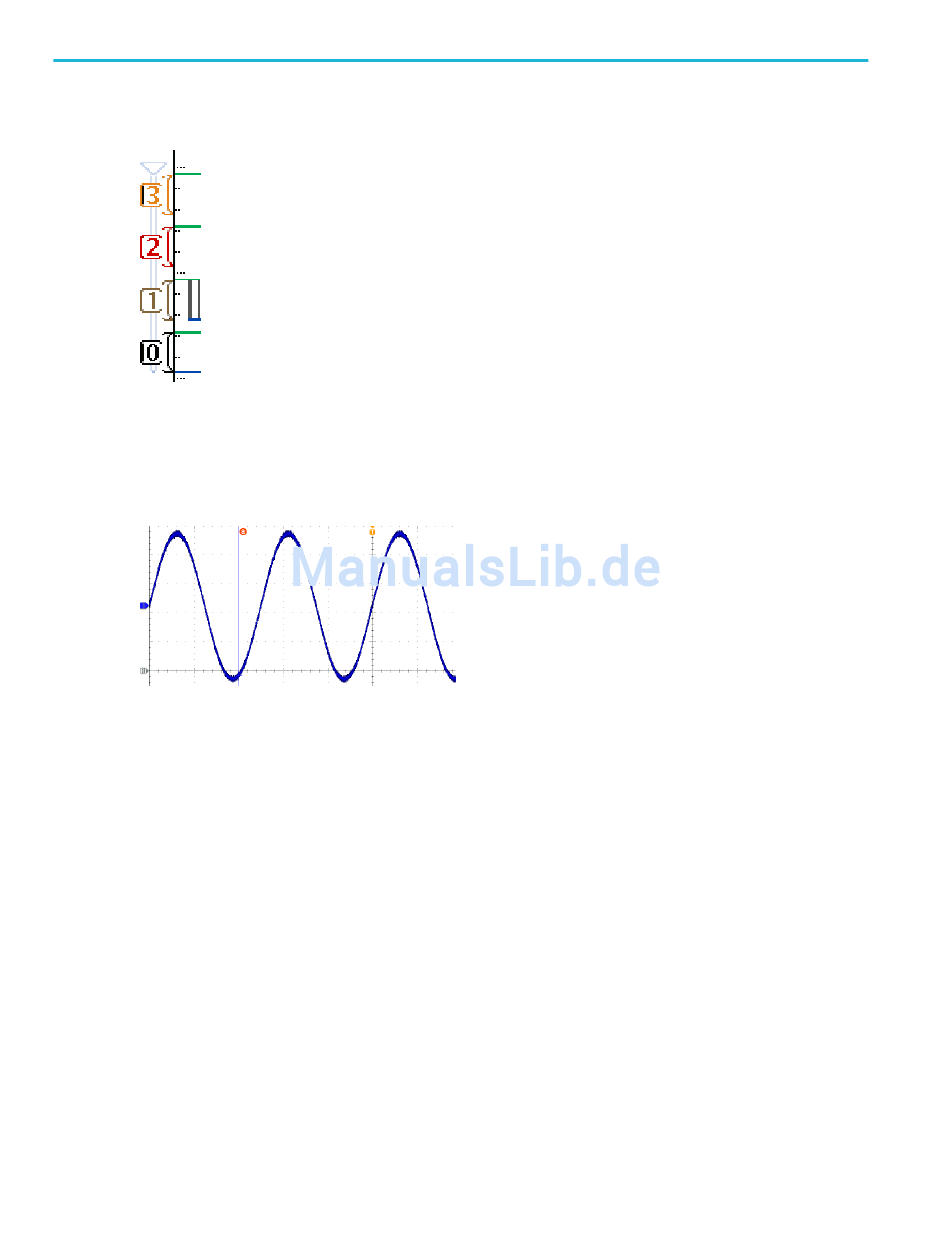

17. Das Gruppensymbol gibt an, wann digitale Kanäle in Gruppen zusammengefasst sind.
18. Die Busanzeige zeigt decodierte Informationen auf Paketebene für serielle Busse oder für parallele Busse an. Die
Busanzeige zeigt auch die Busnummer und den Bustyp an.
19. Bei analogen Kanälen zeigt die Markierung für die Grundlinie des Signals den Null-Volt-Pegel von Signalen an,
vorausgesetzt, dass Sie keinen Offset verwendet haben. Die Farben des Symbols entsprechen den Farben des Signals.
44
Benutzerhandbuch für die Oszilloskop-Baureihe MDO4000C
