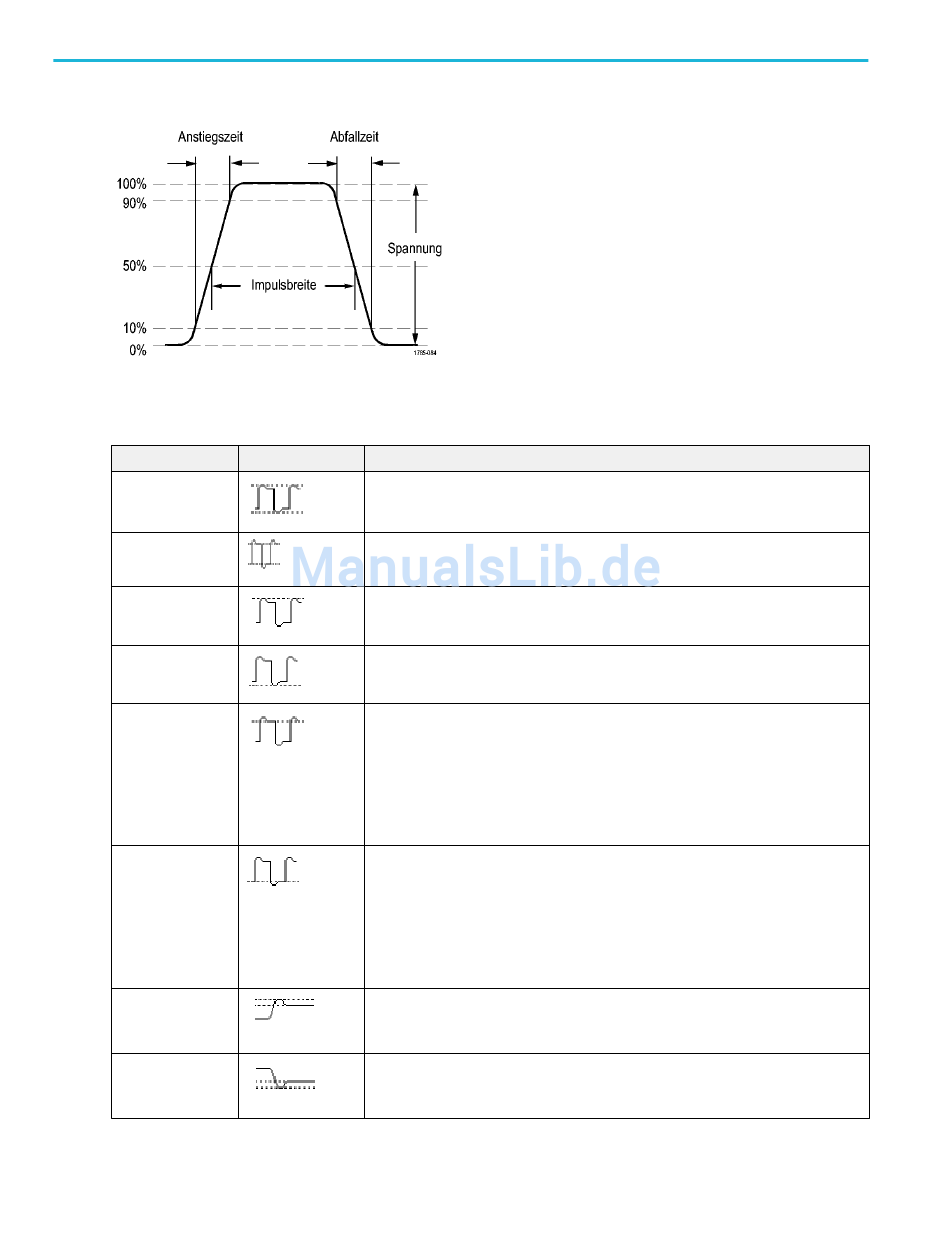

Analyse von Signal- oder Strahldaten
Tabelle 4: Amplitudenmessungen
Messgröße
Spitze-zu-Spitze
Amplitude
Max
Min
High
Low
Positives
Überschwingen
Negatives
Überschwingen
126
Beschreibung
Die absolute Differenz zwischen der maximalen und der minimalen Amplitude des
gesamten Signals oder des gesamten getorten Bereichs.
Der niedrige Wert abgezogen vom hohen Wert während des gesamten Signals oder
des gesamten getorten Bereichs.
Die größte positive Spitzenspannungswert. Max wird während des gesamten Signals
oder des gesamten getorten Bereichs gemessen.
Die größte negative Spitzenspannungswert. Min wird während des gesamten Signals
oder des gesamten getorten Bereichs gemessen.
Dieser Wert wird als 100% verwendet, wenn hohe Referenzwerte, mittlere
Referenzwerte oder niedrige Referenzwerte benötigt werden, z. B. bei Abfallzeit-
oder Anstiegszeitmessungen. Wird entweder mit der Min/Max- oder der Histogramm-
Methode ermittelt. Bei der Min/Max-Methode wird der gefundene Maximalwert
verwendet. Bei der Histogramm-Methode wird der am häufigsten oberhalb der Mitte
gefundene Wert verwendet. Dieser Wert wird während des gesamten Signals oder
des gesamten getorten Bereichs gemessen.
Dieser Wert wird als 0 % verwendet, wenn hohe Referenzwerte, mittlere
Referenzwerte oder niedrige Referenzwerte benötigt werden, z. B. bei Abfallzeit-
oder Anstiegszeitmessungen. Wird entweder mit der Min/Max- oder der Histogramm-
Methode ermittelt. Bei der Min/Max-Methode wird der gefundene Minimalwert
verwendet. Bei der Histogramm-Methode wird der am häufigsten unterhalb der Mitte
gefundene Wert verwendet. Dieser Wert wird während des gesamten Signals oder
des gesamten getorten Bereichs gemessen.
Dieser Wert wird über ein gesamtes Signal oder einen gesamten getorten Bereich
gemessen und wird angegeben als:
Positives Überschwingen = (Maximum – Hoch) / Amplitude x 100 %.
Dieser Wert wird über ein gesamtes Signal oder einen gesamten getorten Bereich
gemessen und wird angegeben als:
Negatives Überschwingen = (Niedrig – Minimum) / Amplitude x 100 %.
Benutzerhandbuch für die Oszilloskop-Baureihe MDO4000C
