Anzeigen von Signal- oder Strahldaten
Skalieren und Positionieren von Signalen
Verwenden Sie die horizontalen Optionen zum Anpassen der Zeitbasis und des Triggerpunkts und zur näheren Analyse der
Signaldetails. Sie können die Signalanzeige auch mit dem Zoom und den Funktionen zum Verschieben von Wave Inspector
anpassen. Siehe unter
149.
Wenn Sie den Drehknopf „Horizontale Position" drücken und „Verzögerung" eingeschaltet ist, wird die horizontale Position auf
0 Sekunden gesetzt. Wenn Sie die Taste bei ausgeschalteter Verzögerung drücken, wird die horizontale Position auf 10 %
gesetzt.

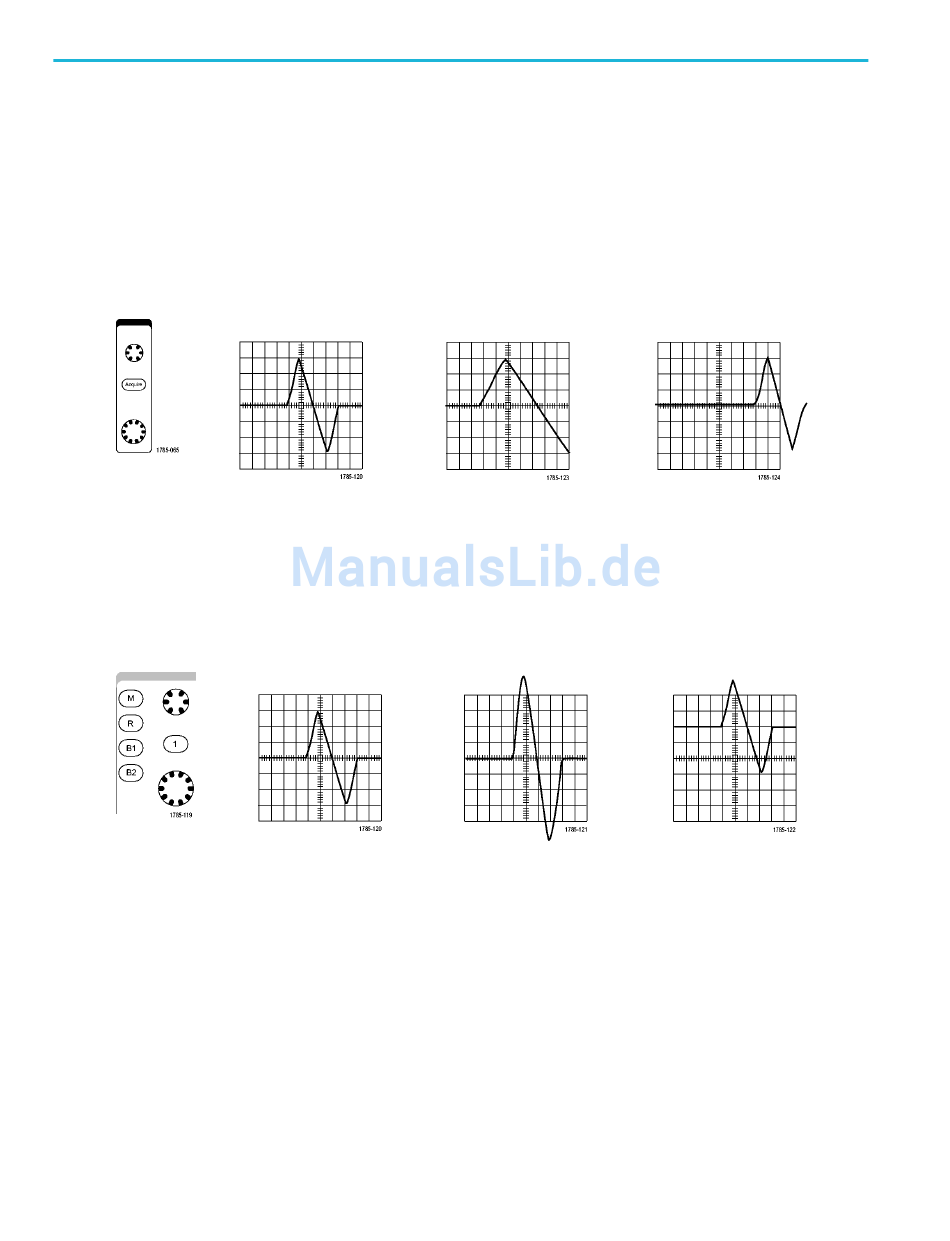

Originalsignal
Verwenden Sie die vertikalen Bedienelemente zum Auswählen von Signalen, zum Anpassen der vertikalen Position und der
Skalierung oder zum Festlegen der Eingangsparameter. Drücken Sie zum Auswählen, Hinzufügen oder Entfernen eines Signals
so oft wie erforderlich eine Menütaste für einen der Kanäle (1, 2, 3 oder 4) und die entsprechenden Menüelemente.
Durch Drücken des Bedienelements „Vertikale Position" wird das Signal auf dem Bildschirm vertikal zentriert. Durch Drücken des
Bedienelements „Vertikale Skala" wird von Grob- auf Feinskalierung umgeschaltet.
Schnelltipps
•
Voransicht. Wenn Sie die Bedienelemente für die Position oder zum Skalieren ändern, während die Erfassung angehalten
wird oder auf den nächsten Trigger wartet, skaliert das Oszilloskop die ausgewählten Signale entsprechend der neuen
Einstellungen neu und positioniert sie neu. Die folgende Anzeige wird simuliert, wenn Sie anschließend die Taste Start
drücken. Das Oszilloskop verwendet die neuen Einstellungen für die nächste Erfassung.
Unter Umständen ist das Signal abgeschnitten, wenn das ursprüngliche Signal den Bildschirm verlassen hat.
Während der Voransicht bleiben das mathematische Signal, die Cursor und die automatischen Messungen aktiv und gültig.
108
Verwenden von Wave Inspector zum Verwalten von Signalen mit großer Aufzeichnungslänge
Originalsignal
Originalsignal
Horizontal skaliert
Vertikal skaliert
Vertikal skaliert
Benutzerhandbuch für die Oszilloskop-Baureihe MDO4000C
auf Seite
Horizontal positioniert
Vertikal positioniert
Vertikal positioniert
