Analyse von Signal- oder Strahldaten
Verwenden von Cursor-Messwertanzeigen
Cursor-Messwertanzeigen enthalten Informationen in Zahlen oder in Textform bezüglich der aktuellen Cursorpositionen. Auf dem
Oszilloskop werden die Messwerte immer angezeigt, wenn die Cursor eingeschaltet sind.
Die Messwertanzeigen befinden sich in der oberen rechten Ecke des Rasters. Wenn der Zoom eingeschaltet ist, wird die
Anzeige in der oberen rechten Ecke des Zoomfensters angezeigt.
Wenn ein Bus ausgewählt wurde, werden in der Anzeige die decodierten Busdaten in dem im Busmenü ausgewählten Format
dargestellt. Wenn ein digitaler Kanal ausgewählt wurde, enthalten die Cursor die Werte aller angezeigten digitalen Kanäle.
HINWEIS. Wenn serielle oder parallele Busse gewählt wurden, wird in der Cursoranzeige der Datenwert an diesem Punkt
dargestellt.

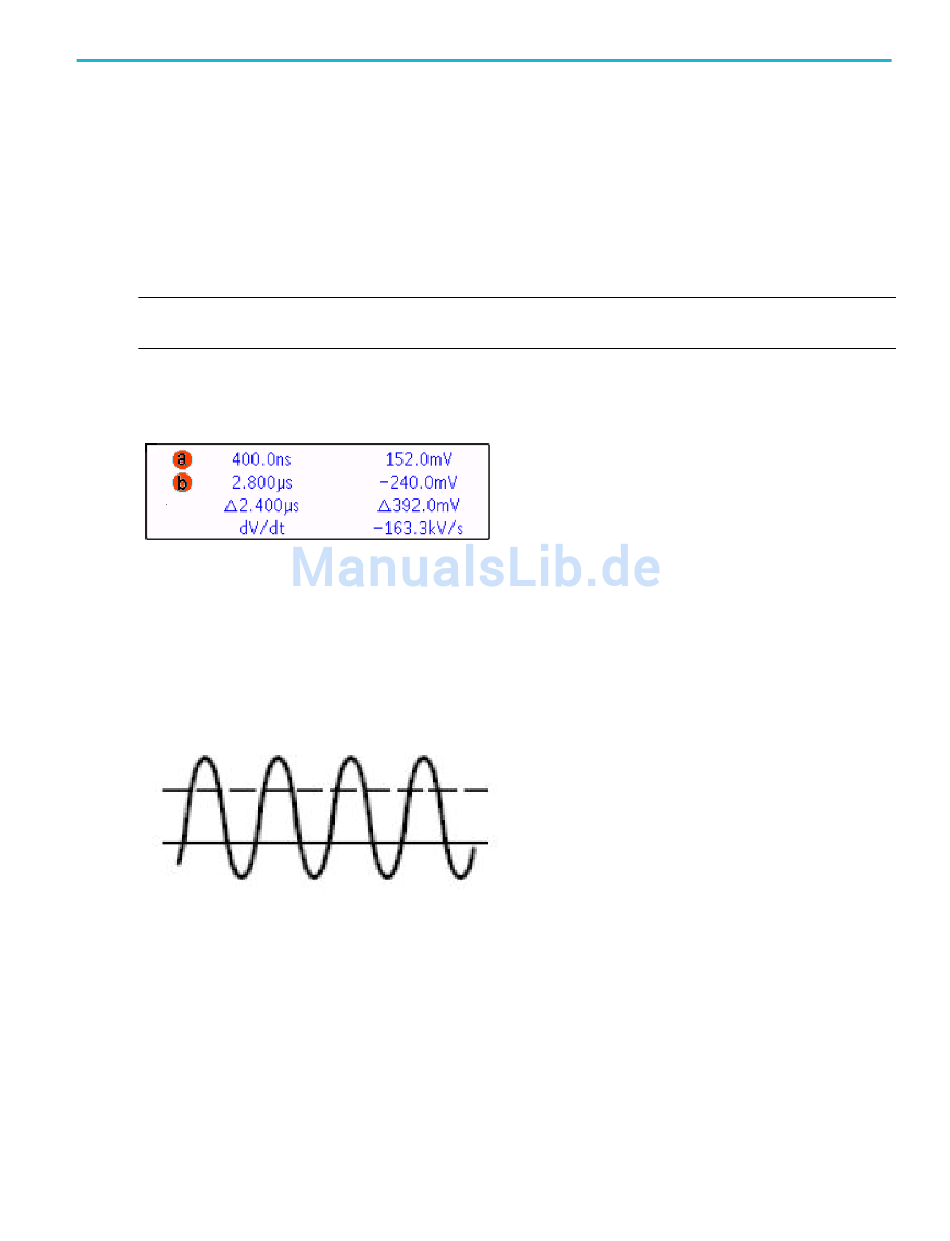

Δ-Anzeige:
Die Δ-Anzeige stellt den Unterschied zwischen den beiden Cursorpositionen dar.
a-Anzeige:
Gibt an, dass der Wert durch Mehrzweck a gesteuert wird.
b-Anzeige:
Gibt an, dass der Wert durch Mehrzweck b gesteuert wird.
Die horizontalen Cursorlinien auf dem Bildschirm messen die vertikalen Parameter, normalerweise die Spannung.
Benutzerhandbuch für die Oszilloskop-Baureihe MDO4000C
137
