Installation
Kompensieren eines passiven TPP0500- oder TPP1000-Spannungstastkopfs
Das Tektronix-Oszilloskop kann TPP0500- und TPP1000-Tastköpfe automatisch kompensieren. Dadurch ist eine manuelle
Tastkopfkompensation, die bei anderen Tastköpfen in der Regel durchgeführt werden muss, nicht mehr erforderlich.
Jede Kompensation erstellt Werte für eine bestimmte Kombination aus Tastkopf und Kanal. Wenn Sie den Tastkopf an einem
anderen Kanal verwenden und daher diese neue Kombination kompensieren möchten, müssen Sie die Kompensationsschritte
erneut ausführen.
1.
Schließen Sie das Netzkabel des Oszilloskops an.
2.
Schließen Sie das Netzkabel des Oszilloskops an.
3.
Schließen Sie den Tastkopfstecker an den Oszilloskopkanal und die Tastkopfspitze und den Referenzleiter an die
PROBE COMP-Anschlüsse am Bedienfeld des Oszilloskops an.
HINWEIS. Schließen Sie immer nur einen Tastkopf an die Tastkopfabgleich-Anschlüsse an.
4.

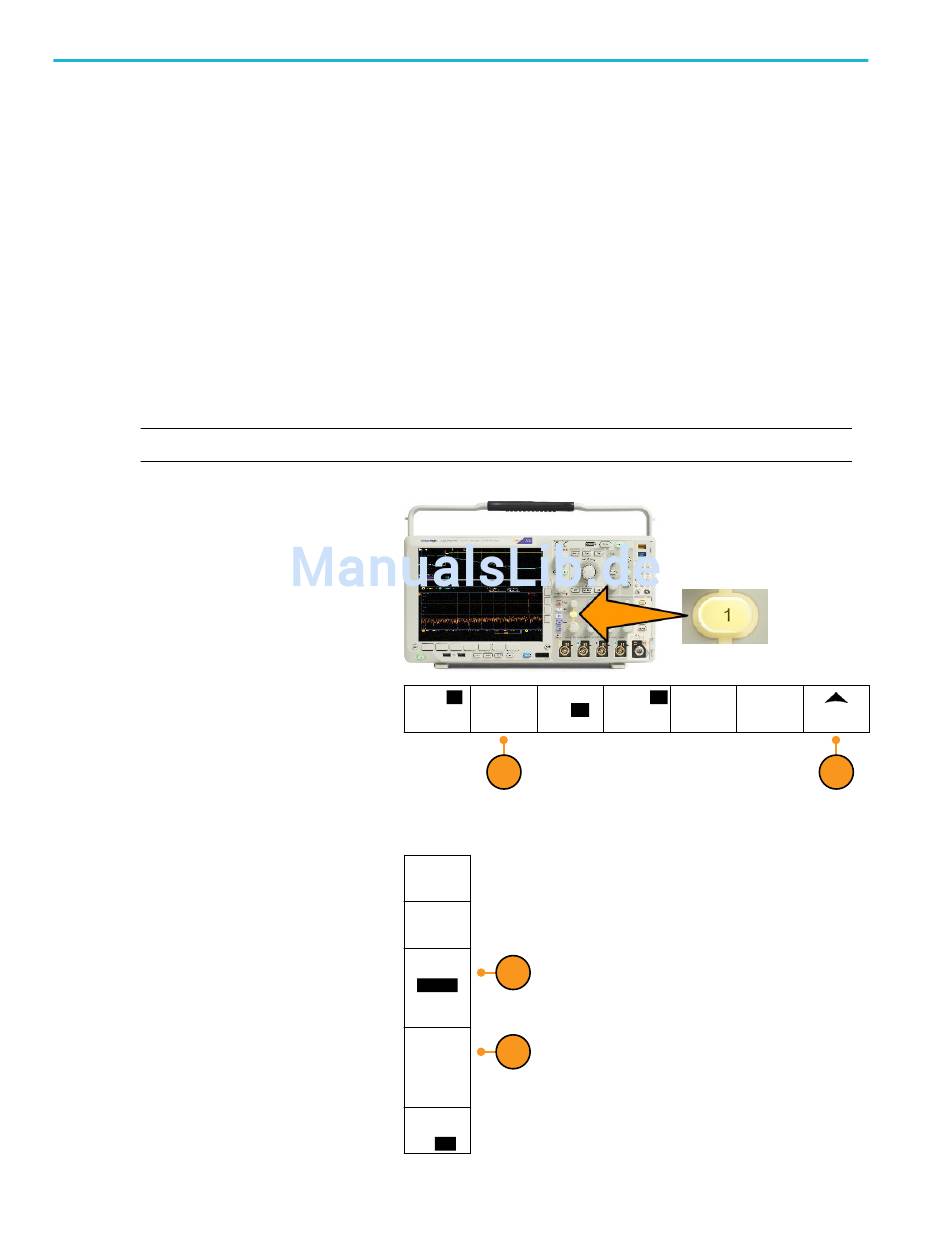

Drücken Sie eine Taste am Bedienfeld für
einen Eingangskanal, der mit dem
Tastkopf verbunden ist, den Sie
kompensieren möchten (1, 2, 3 oder 4).
5.
Auf dem unteren Menü können Sie
sehen, dass das Oszilloskop automatisch
den Wert für den Tastkopfabschluss
eingestellt hat.
6.
Drücken Sie mehrmals auf Weiter und
wählen Sie aus dem angezeigten Popup-
Menü Tastkopfeinst. aus.
7.
Beachten sie dass der
Kompensationsstatus als Standard
startet.
8.
Drücken Sie Tastkopf kompensieren,
und folgen Sie den Anweisungen, die
angezeigt werden.
14
Kopplung
DC
|
Abschluss
Invertierung
AC
eingestellt
Ein |
Aus
durch TPP1000
5
TPP1000-
Tastkopf
Einstellung
SN:
000001 Dämpf:
10fach
Kompensations-
7
status
Standard
Kompensieren
8
Tastkopf für 1
Messen
Strom
Ja |
Nein
Benutzerhandbuch für die Oszilloskop-Baureihe MDO4000C
Bandbreite
Voll
Bezeichnung
Weter
6
