Kennenlernen des Gerätes
6.

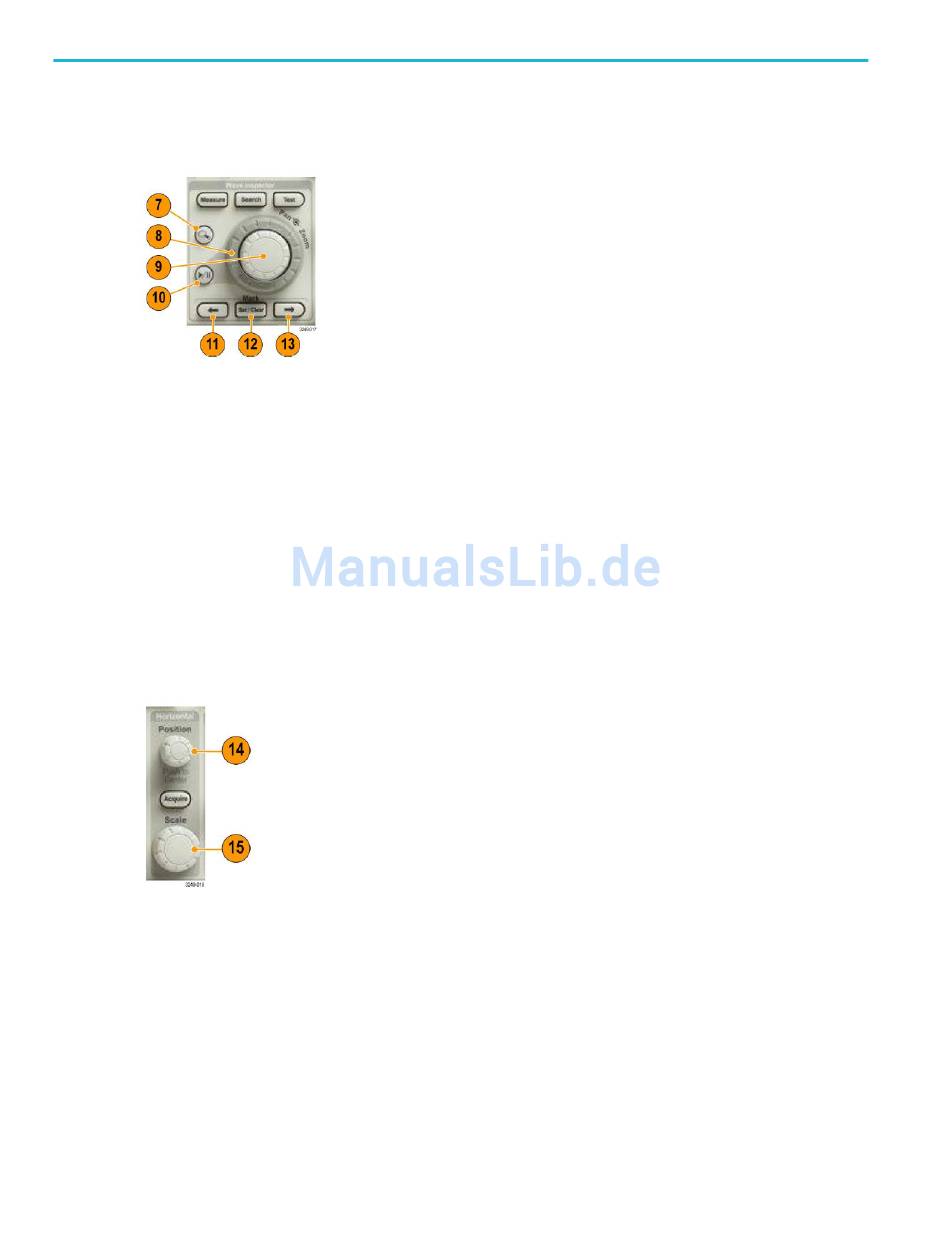

Intensität. Drücken Sie diese Taste, um Mehrzweck a zum Steuern der Signalanzeige-Intensität und Drehknopf „b" zum
Steuern der Rasterintensität zu aktivieren.
7.
Zoom-Taste. Drücken Sie die Taste, um den Zoommodus zu aktivieren.
8.
Verschieben (äußerer Drehknopf). Drehen Sie den Drehknopf, um die Position des Zoomfensters im erfassten Signal zu
verschieben.
9.
Zoom-scale (Zoomskalierung) (innerer Drehknopf). Drehen Sie den Knopf, um den Zoomfaktor zu steuern. Durch Drehen
im Uhrzeigersinn wird der Zoomfaktor vergrößert. Durch Drehen entgegen dem Uhrzeigersinn wird der Zoomfaktor
verkleinert.
10. Wiedergabe/Pause-Taste. Drücken Sie die Taste, um das automatische Verschieben eines Signals zu starten oder
anzuhalten. Steuern Sie die Geschwindigkeit und die Richtung mit dem Verschiebe-Drehknopf.
11. ← Rückwärts. Drücken Sie die Taste, um zur vorherigen Signalmarkierung zu springen.
12. Setzen / Löschen. Drücken Sie die Taste, um eine Signalmarkierung festzulegen oder zu löschen.
13. → Vorwärts. Drücken Sie die Taste, um zur nächsten Signalmarkierung zu springen.
14. Horizontal Position. Drehen Sie den Knopf, um die Position des Triggerpunktes im Verhältnis zu den erfassten Signalen
festzulegen. Drücken Sie diese Taste zum Zentrieren, wenn die Verzögerung aktiviert ist. Drücken Sie diese Taste, um
10 % einzustellen, wenn die Verzögerung aktiviert ist.
