4.

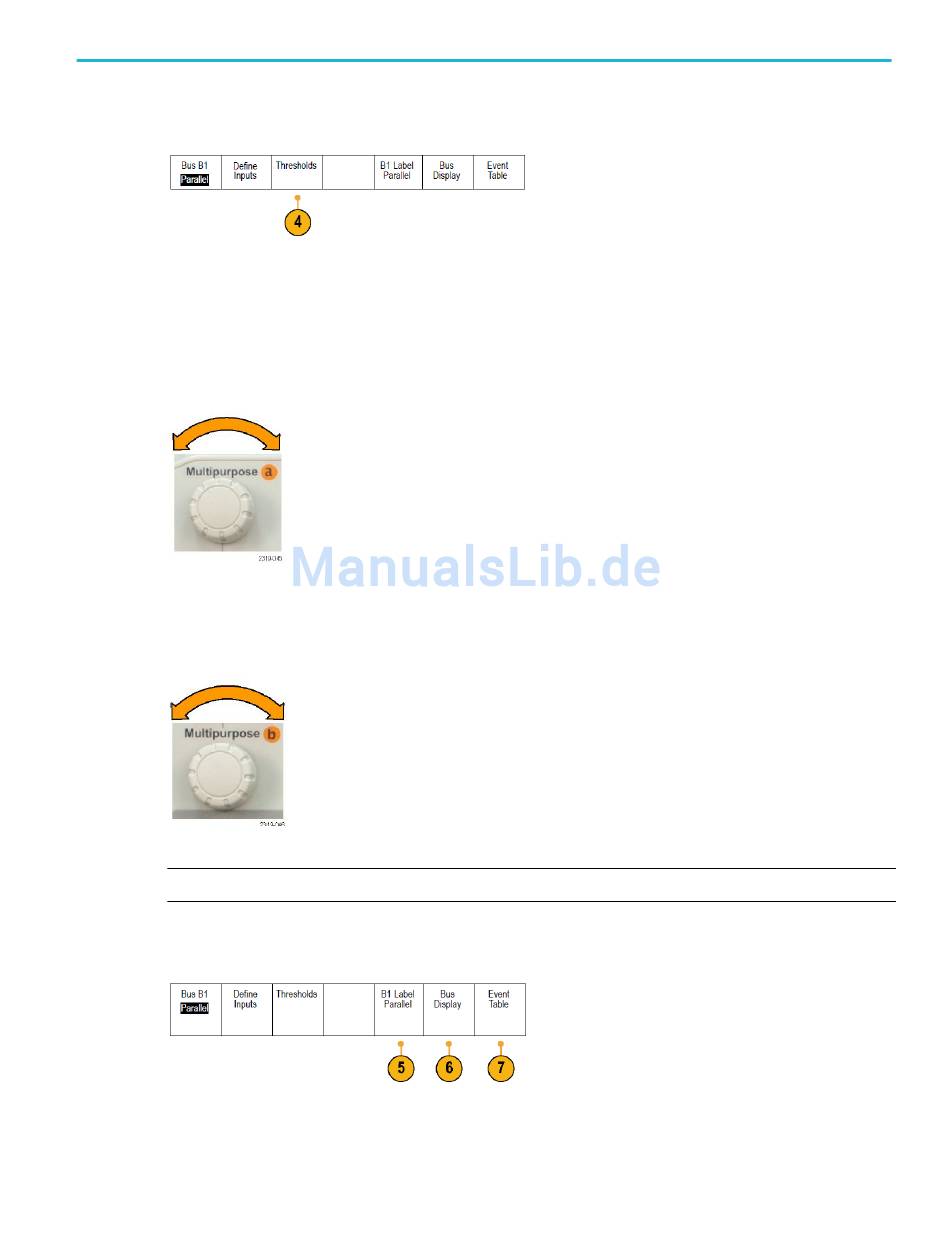

Drücken Sie Schwellenw..
Sie können den Schwellenwert für alle Kanäle im parallelen oder seriellen Bus anhand einer Liste voreingestellter Werte
festlegen. Die voreingestellten Werte variieren je nach Bustyp.
Sie können auch den Schwellenwert für die Signale des parallelen oder seriellen Busses festlegen. Drücken Sie dazu im
seitlichen Menü die Taste Wählen, und drehen Sie Mehrzweck a, um ein Bit oder eine Kanalnummer (Signalname)
auszuwählen.
Drehen Sie dann Mehrzweck b, um den Spannungspegel zu definieren, der vom Oszilloskop als Grenzwert verwendet
wird, oberhalb dessen das Oszilloskop ein Signal als „logisch High" und unterhalb dessen es ein Signal als „logisch
Low" behandelt.
HINWEIS. Einige Busse verwenden zwei Schwellenwerte pro Kanal.
5.
Optional können Sie auch „B1 Bezeichnung" drücken, um die Bezeichnung für den Bus zu bearbeiten.
Kanälen und
Bussen.)
Benutzerhandbuch für die Oszilloskop-Baureihe MDO4000C
Signal erfassen
(Beschriften von
65
