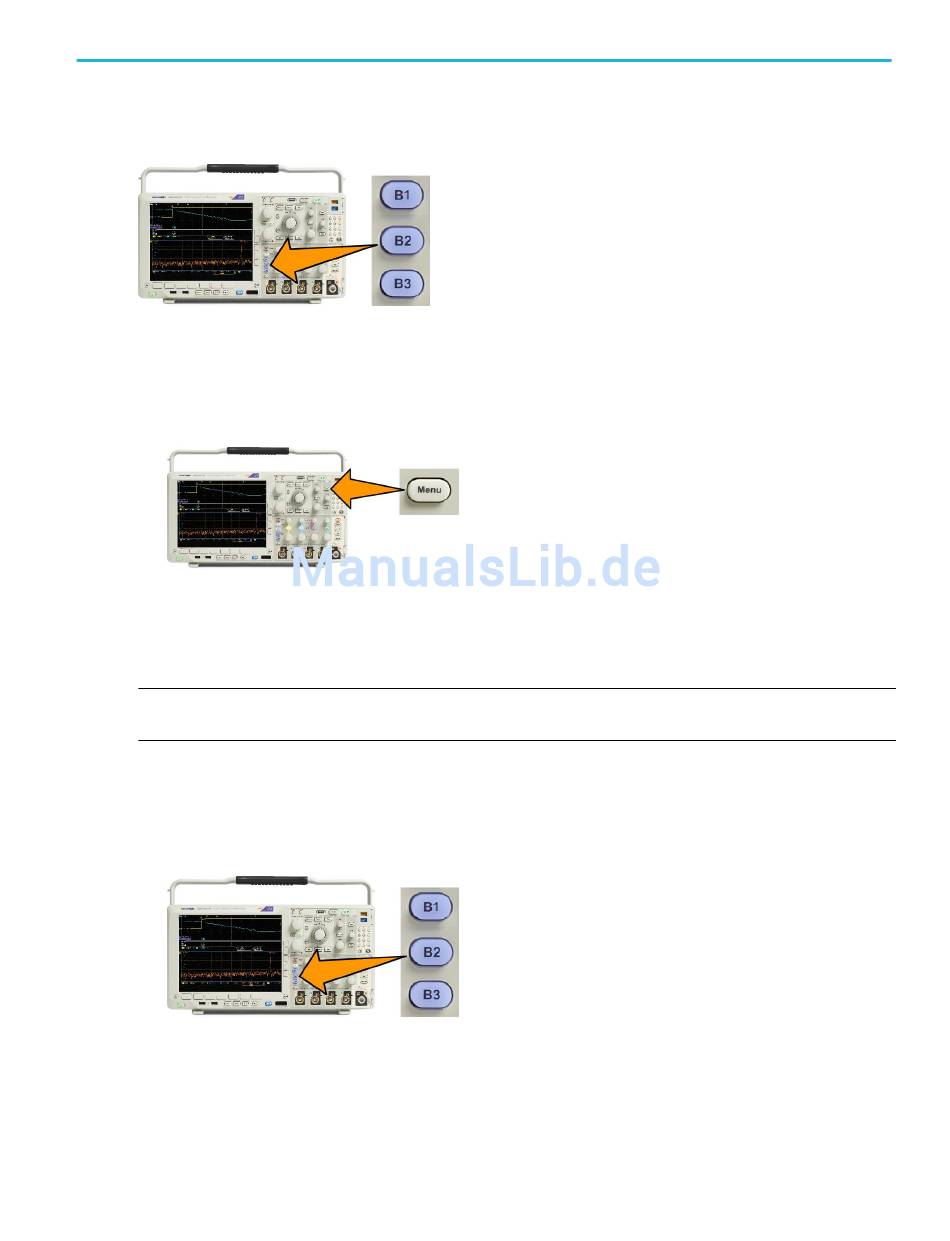

Verwenden von Bussen in zwei Schritten
So können Sie die Triggerung von seriellen Bussen schnell verwenden:
1.
Drücken Sie B1, B2 oder B3, und geben Sie die Parameter des Busses ein, den Sie decodieren möchten.
Sie können jeder der Tasten B1, B2 oder B3 einen anderen Bus zuweisen.
2.
Drücken Sie im Trigger-Bereich die Taste „Menü", und geben Sie die Triggerparameter ein.
Sie können Businformationen anzeigen, ohne das Bussignal zu triggern.
Einrichten der Busparameter
HINWEIS. Sie können für die meisten Busquellen eine beliebige Kombination der Kanäle 1 bis 4 und D15 bis D0 verwenden. Bei
einigen Bussen können Sie auch „Ref 1" bis „Ref 4" sowie „Math" als Quellen für die Protokolldecodierung verwenden.
Informationen zu den Bedingungen von seriellen oder parallelen Bussen finden Sie unter „Triggern auf Busse".
Busse.)
So richten Sie Busparameter ein:
1.
Drücken Sie B1, B2 oder B3, um das untere Busmenü aufzurufen.
Benutzerhandbuch für die Oszilloskop-Baureihe MDO4000C
Signal erfassen
(Triggern auf
63
