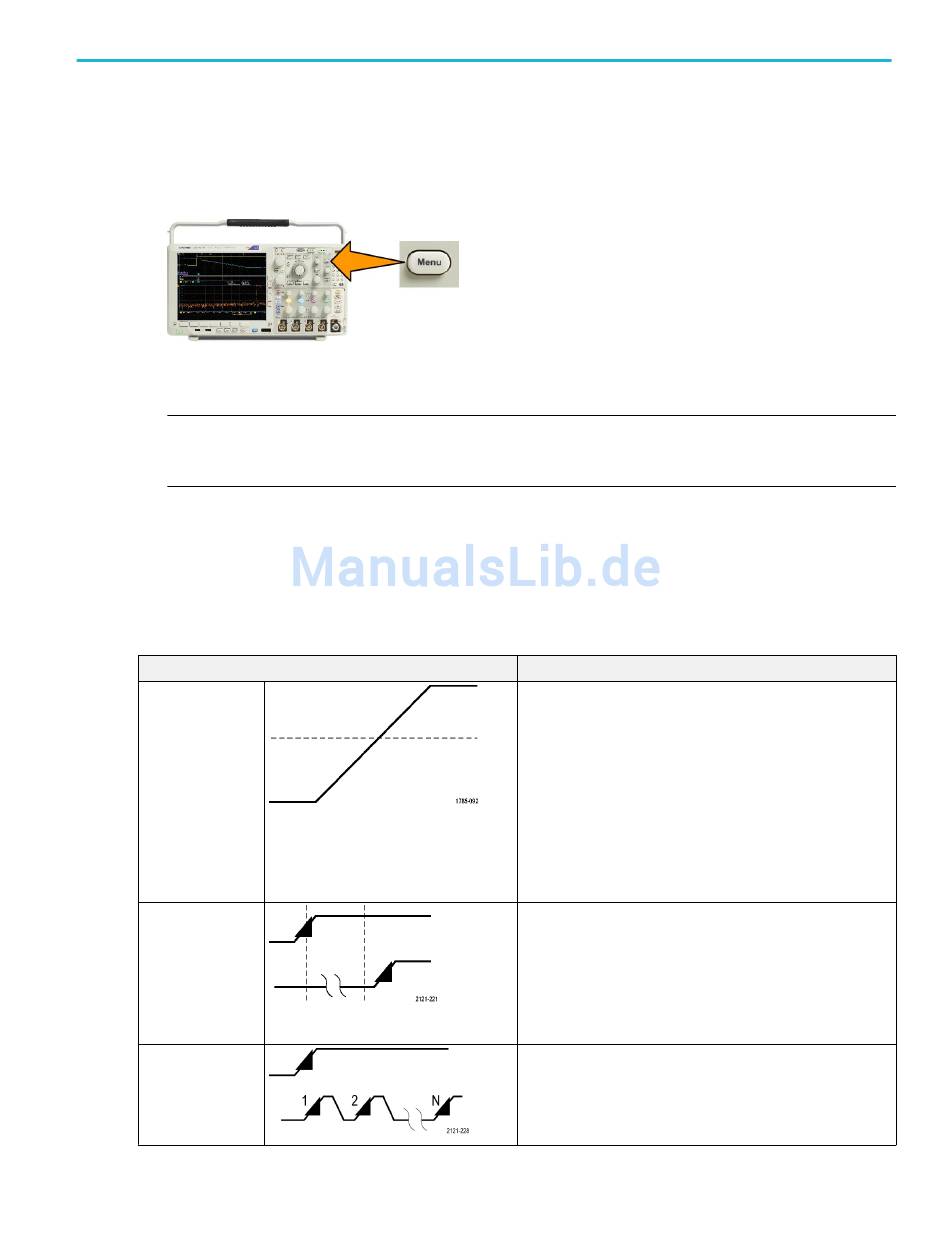

Auswählen eines Triggertyps
So wählen Sie einen Trigger aus:
1.
Drücken Sie Menü in „Trigger".
2.
Drücken Sie Typ, um das seitliche Menü Triggertyp zu öffnen.
HINWEIS. Der Bustrigger bei der Baureihe MDO4000C funktioniert bei parallelen Bussen sogar ohne Anwendungsmodul.
Zur Verwendung des Bustriggers bei anderen Bussen ist das Anwendungsmodul DPO4AERO, DPO4AUDIO, DPO4AUTO,
DPO4AUTOMAX, DPO4COMP, DPO4EMBD, DPO4ENET oder DPO4USB erforderlich.
3.
Wählen Sie durch Drehen von Mehrzweck a den gewünschten Triggertyp aus.
4.
Richten Sie den Trigger mithilfe der im unteren Menü für den Triggertyp angezeigten Bedienelemente ein. Die
Bedienelemente zum Einstellen des Triggers sind für die einzelnen Triggertypen unterschiedlich.
Auswählen von Triggern
Triggertyp
Flanke
Folge
(B-Trigger)
Benutzerhandbuch für die Oszilloskop-Baureihe MDO4000C
Triggerbedingungen
Trigger auf eine ansteigende Flanke, eine abfallende Flanke
oder auf beide Flanken, entsprechend der Definition in der
Flankensteuerung. Folgende Kopplungsarten stehen zur
Verfügung: DC (Gleichstrom), LF Reject (NF-Unterdrückung),
HF Reject (HF-Unterdrückung) und Noise Reject
(Rauschunterdrückung).
Flankentrigger sind die einfachsten und am häufigsten
verwendeten Triggerarten, sowohl für analoge als auch digitale
Signale. Ein Flankentriggerereignis tritt auf, wenn die
Triggerquelle einen angegebenen Spannungspegel in der
angegebenen Richtung durchläuft.
Kombinieren Sie einen A-Ereignis-(Haupt-)Flankentrigger mit
dem B-Ereignis-Trigger (verzögert), um komplexere Signale zu
erfassen.
Zeit. Nach dem Eintreten von Ereignis A wartet das
Triggersystem eine angegebene Zeitspanne und sucht dann
nach Ereignis B, bevor das Signal getriggert und angezeigt
wird.
Ereignisse. Nach dem Eintreten von Ereignis A sucht das
Triggersystem nach einer festgelegten Anzahl von B-
Ereignissen, bevor das Signal getriggert und angezeigt wird.
Triggereinstellung
89
