Signal erfassen
„Negativ Logik" bedeutet, dass ein Signal als aktiv betrachtet wird, wenn es unterhalb des Schwellenwerts liegt.
5.
Drehen Sie Mehrzweck a, um die Bitanzahl der SPI-Wortlänge einzustellen.
6.
Drücken Sie eine der beiden seitlichen Menütasten, um die Bitreihenfolge des SPI-Busses festzulegen.
RS232-Bus

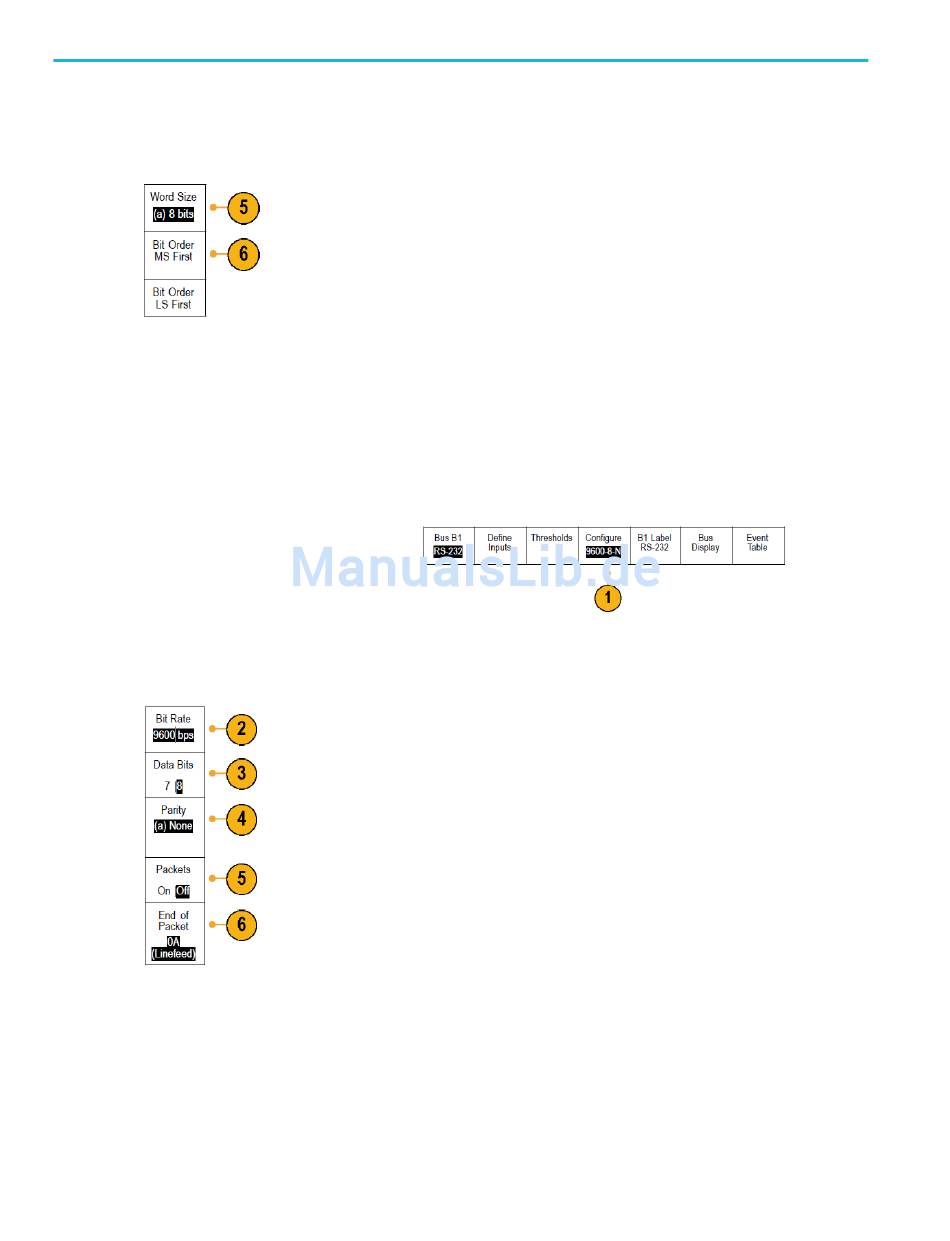

Um Daten von einem RS-232-Bus zu erfassen, müssen auch diese Elemente eingerichtet werden:
1.
Nachdem Sie „RS-232" ausgewählt haben, drücken Sie „Konfigurieren" sowie die gewünschten Optionen auf dem seitlichen
Rahmenmenü.
Konfigurieren Sie den Bus mithilfe des seitlichen Menüs. Verwenden Sie für RS-232-Signale als Polarität „Normal" und für
RS-422-, RS-485- und UART-Busse „Invertiert".
2.
Drücken Sie „Bit-Rate", und drehen Sie „Mehrzweck a", um die geeignete Bitrate auszuwählen.
3.
Drücken Sie „Datenbits", und wählen Sie die geeignete Bitanzahl für den Bus aus.
4.
Drücken Sie „Parität", und stellen Sie mit „Mehrzweck a" die vom Bus verwendete Polarität auf „Kein", „Ungerade" oder
„Gerade" ein.
5.
Drücken Sie „Pakete", und wählen Sie „Ein" oder „Aus".
70
Benutzerhandbuch für die Oszilloskop-Baureihe MDO4000C
