Analyse von Signal- oder Strahldaten
Durchführen von manuellen Messungen mit Cursors
Cursor sind Markierungen auf dem Bildschirm, die Sie in der Signalanzeige positionieren, um manuelle Messungen an erfassten
Daten vorzunehmen. Sie werden als horizontale und/oder vertikale Linien angezeigt. So verwenden Sie Cursors auf analogen
oder digitalen Kanälen:

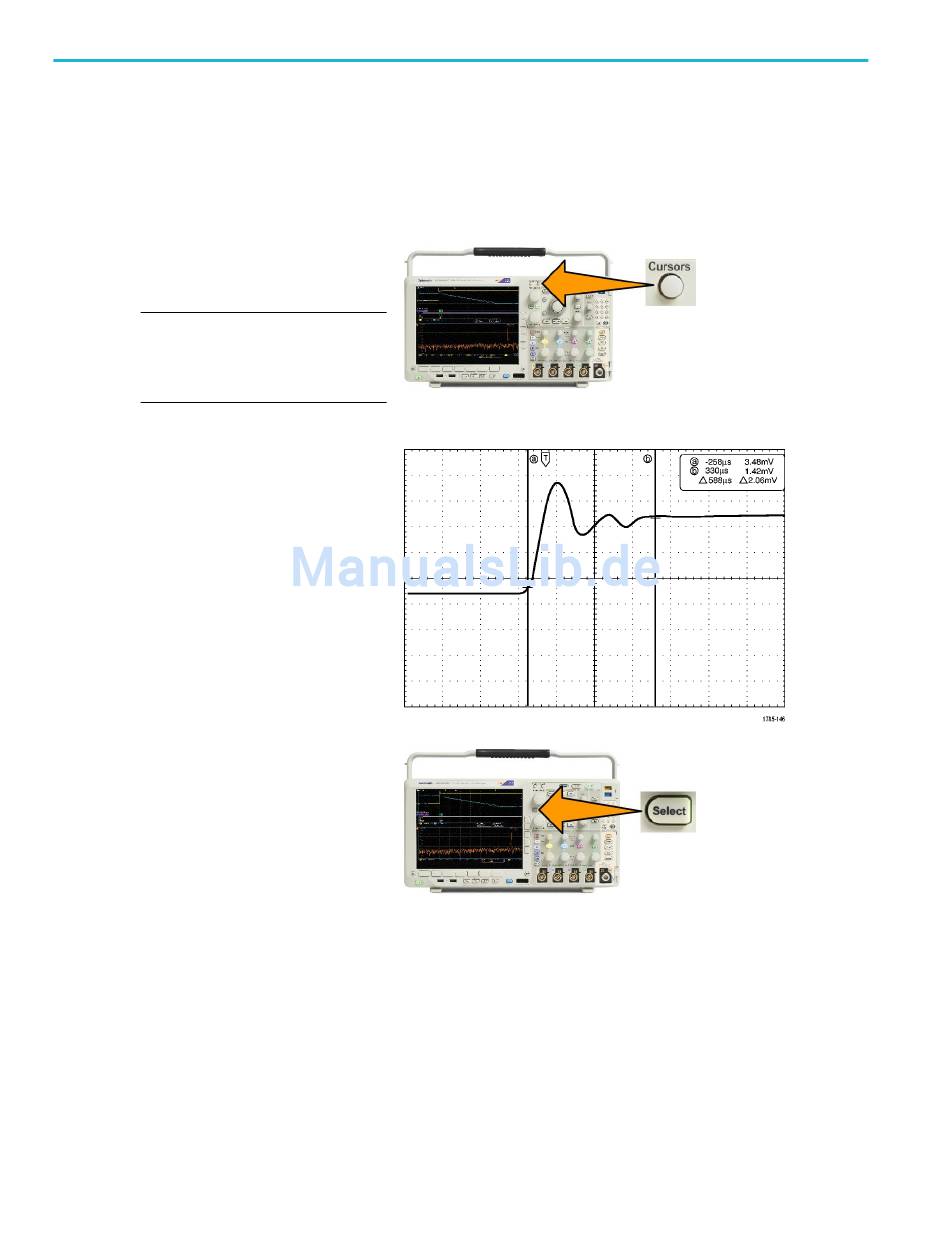

1.
Drücken Sie Cursor, um die Cursors zu
aktivieren.
HINWEIS. Wenn Sie ein zweites Mal
drücken, werden die Cursor deaktiviert.
Sie können Cursors auch gedrückt
halten, um das Cursormenü anzuzeigen.
Im Beispiel werden zwei vertikale Cursor auf
dem ausgewählten Signal angezeigt. Durch
Drehen des Mehrfunktions-Drehknopfs a
verschieben Sie einen Cursor nach rechts
bzw. nach links. Durch Drehen des
Mehrfunktions-Drehknopfs b verschieben Sie
den anderen Cursor.
2.
Wenn die Cursor aktiviert sind, drücken
Sie Wählen.
Dadurch wird die Cursorverknüpfung ein-
und ausgeschaltet. Wenn die
Verknüpfung eingeschaltet ist, werden
durch Drehen des Mehrzweck-
Drehknopfs a die zwei Cursors
aufeinander zu bewegt. Durch Drehen
des Mehrzweck-Drehknopfs b kann die
Zeit zwischen den Cursors angepasst
werden.
3.
Drücken Sie Fein, um zwischen einer
Grob- und einer Feinabstimmung der
Mehrzweckknöpfe a und b zu wechseln.
Durch Drücken von Fein wird auch die
Empfindlichkeit anderer Drehknöpfe
verändert.
134
Benutzerhandbuch für die Oszilloskop-Baureihe MDO4000C
