Automatische Messungen auswählen
Die meisten angezeigten Signale können mit dem Oszilloskop
automatisch gemessen werden. Um die Signalfrequenz und
Spitze-zu-Spitze-Amplitude zu messen, gehen Sie wie folgt vor:
1. Drücken Sie auf die Taste MESSUNG, um das Menü Messung
anzuzeigen.
2. Drücken Sie auf die Taste CH 1, und drücken Sie dann die Taste
Messung wählen für CH1.
3. Wählen Sie die Frequenz-Messung.
4. Drücken Sie auf Weiter, bis Sie die Messung Sp-Sp wählen
können.
5. Drücken Sie auf die Taste MENU OFF.

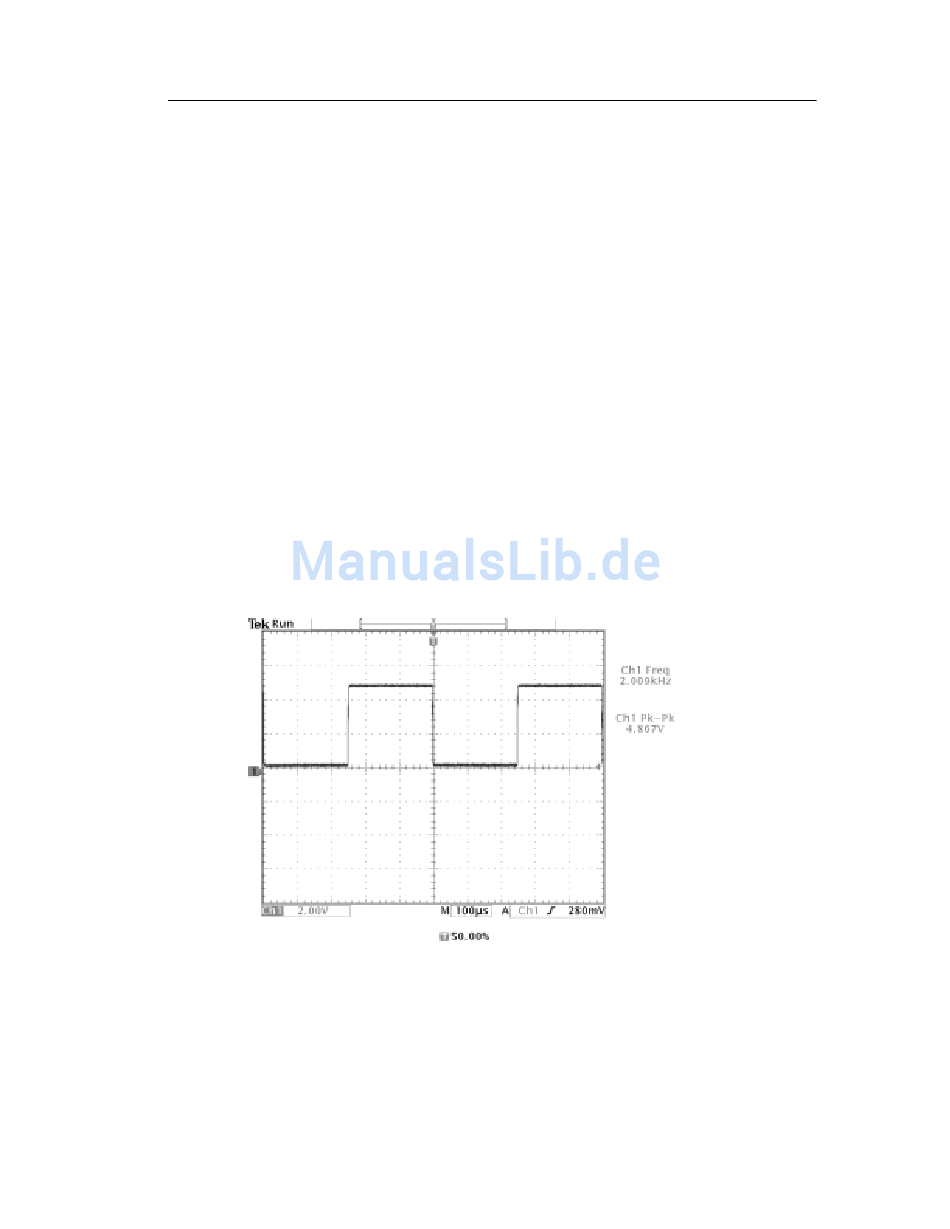

Die Messungen werden am Bildschirm angezeigt und aktualisiert,
wenn sich das Signal ändert.
Benutzerhandbuch Serie TDS3000
Anwendungsbeispiele
2–3
