Arbiträr-/Funktionsgenerator
Das MDO4000C enthält einen optionalen integrierten Arbiträr-/Funktionsgenerator (AFG) (Option MDO4AFG). Dieser ist nützlich,
um Signale in einem Schaltungsentwurf zu simulieren oder Signalen Rauschen hinzuzufügen, um Grenzwerttests durchzuführen.
Der Funktionsgenerator ermöglicht die Ausgabe von vordefinierten Signalen bis zu 50 MHz. Verfügbare Optionen sind die
Signalformen Sinus, Rechteck, Impuls, Rampe/Dreieck, Gleichstrom, sin(x)/x (Sinc), Gauß, Lorentz, exponentieller Anstieg/
Abfall, Haversinus und Herzsignal.
Der AFG kann bis zu 131.072 Punkte eines Arbiträrsignals generieren. Sie können das Signal aus einem der vier internen ARB-
Speicher, der vier (bzw. zwei) analogen Kanäle, der vier (bzw. zwei) Referenzsignale, dem mathematischen Signal oder den
Signalen der 16 digitalen Kanäle erstellen. Sie können auch eine extern gespeicherte CSV-Datei (Tabelle) oder eine vordefinierte
Vorlage verwenden.
Sie können das Arbiträrsignal mit einem Bildschirmeditor ändern und es dann aus dem Generator replizieren. Für
umfangreichere Signalbearbeitungen können Sie ArbExpress verwenden, die PC-basierte Software von Tektronix zum Erstellen
und Bearbeiten von Signalen. Sie können diese Software unter www.tektronix.com/software kostenlos herunterladen.

So greifen Sie auf den AFG-Ausgang zu

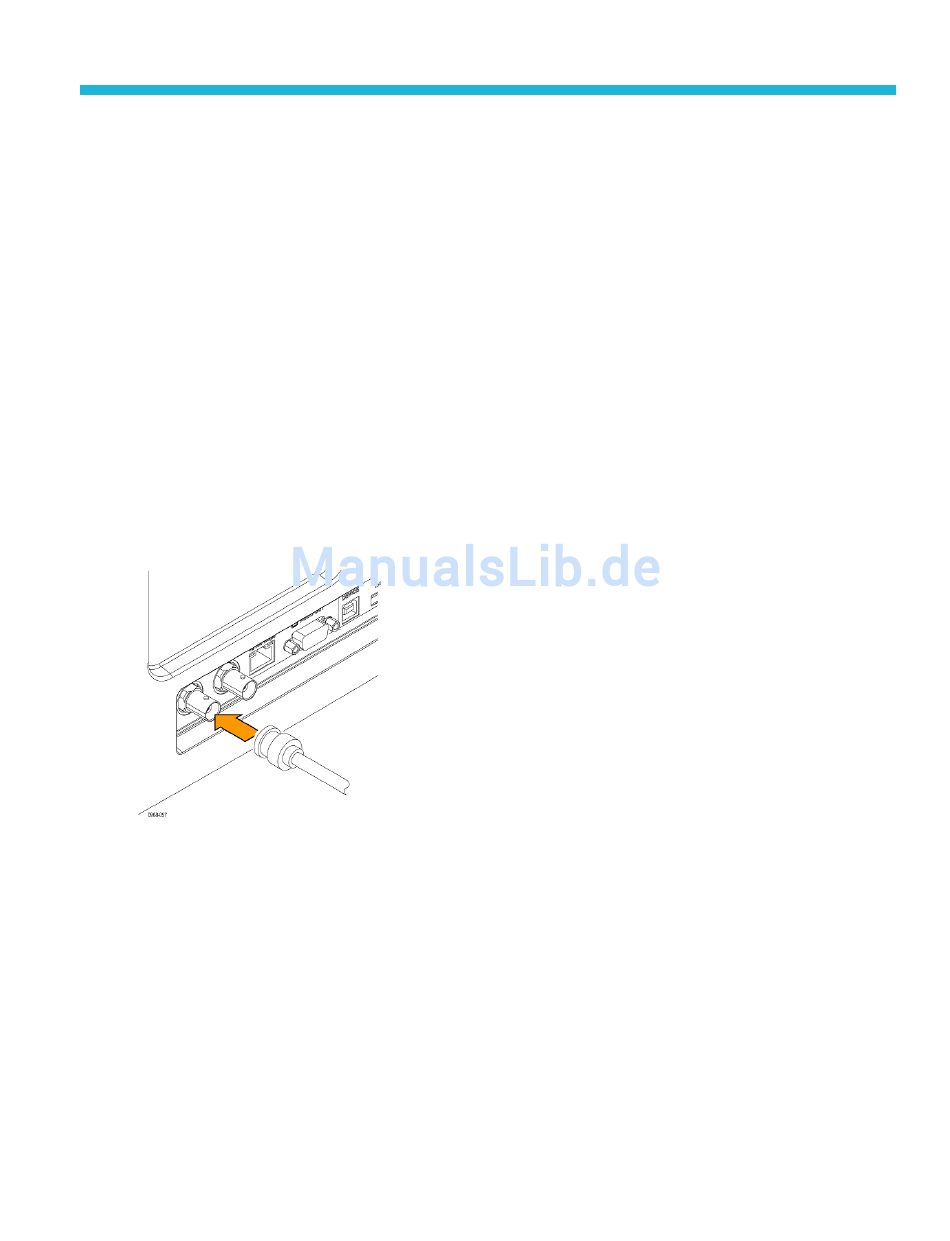

Um auf den AFG-Ausgang zuzugreifen, schließen Sie das Kabel an den mit „AFG OUT" gekennzeichneten Anschluss auf der
Rückseite des Oszilloskops an.
