Anzeigen von Signal- oder Strahldaten
6.
Um die Skalierung (Höhe) der digitalen Kanäle zu ändern, drücken Sie im unteren Menü die Taste Höhe.
HINWEIS. Bei Auswahl von S (Klein) werden die Signale mit einer Höhe von 0,2 Skalenteilen angezeigt. Bei Auswahl
von M (Mittel) werden die Signale mit einer Höhe von 0,5 Skalenteilen angezeigt. Bei Auswahl von L (Groß) werden die
Signale mit einer Höhe von 1 Skalenteil angezeigt. L funktioniert nur, wenn ausreichend Platz vorhanden ist, um die
Signale anzuzeigen. Sie können bis zu 10 Signale der Größe L gleichzeitig anzeigen.
7.
Sie können einzelne digitale Kanäle zur einfacheren Erkennung beschriften.
Seite 76.
8.
Wenn Sie einige oder alle der digitalen Kanäle in einer Gruppe zusammenfassen möchten, verschieben Sie die Kanäle
so, dass sie sich direkt nebeneinander befinden. Alle benachbarten Kanäle bilden automatisch eine Gruppe.
Sie können die Gruppen anzeigen, indem Sie im seitlichen Menü auf Wählen drücken und dann den Mehrzweck-
Drehknopf a drehen.
Wenn Sie eine Gruppe ausgewählt haben, drehen Sie den Mehrfunktions-Drehknopf a, um die Gruppe als Ganzes zu
verschieben.
Anzeigen digitaler Kanäle
Die vielfältigen Möglichkeiten zur Anzeige der Daten aus den digitalen Kanälen helfen Ihnen, die Signale zu analysieren. Digitale
Kanäle speichern einen hohen oder einen niedrigen Zustand für jeden Abtastpunkt.
Der logische Pegel „Hoch" wird grün angezeigt. Der logische Pegel „Niedrig„ wird blau angezeigt. Wenn ein einzelner Übergang
während der Zeit stattfindet, die durch eine Säule von einem Pixel Breite dargestellt wird, wird dieser Übergang (die Flanke) in
grauer Farbe angezeigt.

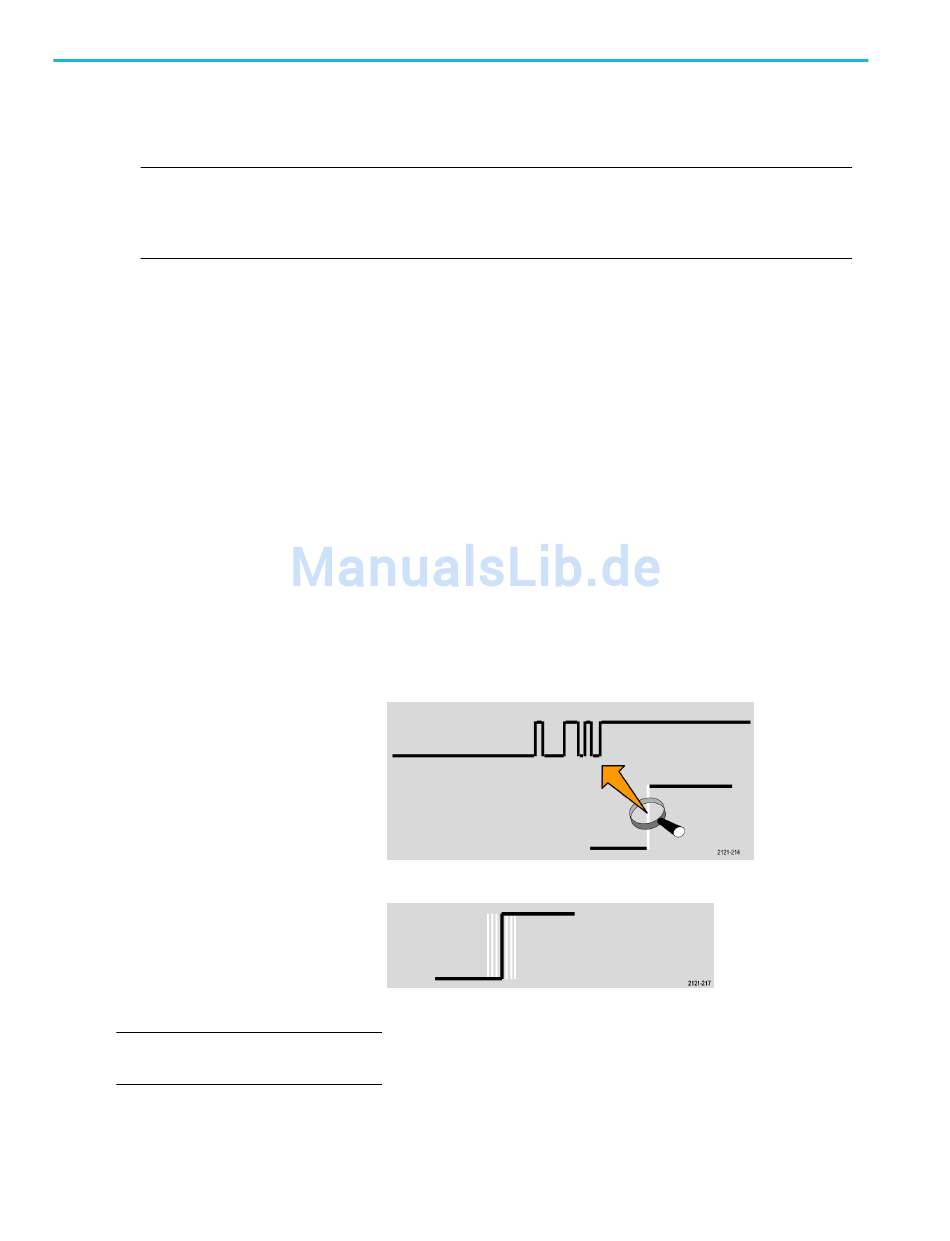

Wenn mehrere Übergänge während der Zeit
stattfinden, die durch eine Säule von einem
Pixel Breite dargestellt wird, wird der
Übergang (die Flanke) in weißer Farbe
angezeigt.
Wenn in der Anzeige eine weiße Flanke zu
erkennen ist, durch die mehrere Übergänge
dargestellt werden, können Sie die einzelnen
Flanken möglicherweise durch Zoomen
vergrößern und so erkennen.
Nachdem Sie mit dem Zoom so stark
vergrößert haben, dass pro Abtastung eine
Säule von mehr als einem Pixel Breite
angezeigt wird, wird die Unsicherheit der
Flankenposition durch eine hellgraue
Schattierung dargestellt.
HINWEIS. Wenn die hellgraue Schattierung
angezeigt wird, verwenden Sie MagniVu.
114
Beschriften von Kanälen und Bussen
