Analyse von Signal- oder Strahldaten
Nachdem Erfassung, Triggerung und Anzeige des gewünschten Signals oder Strahls korrekt eingerichtet wurden, können Sie die
Ergebnisse analysieren. Wählen Sie aus den Funktionen Cursor, automatische Messungen, Statistik, Histogramme, Math und
FFT aus.

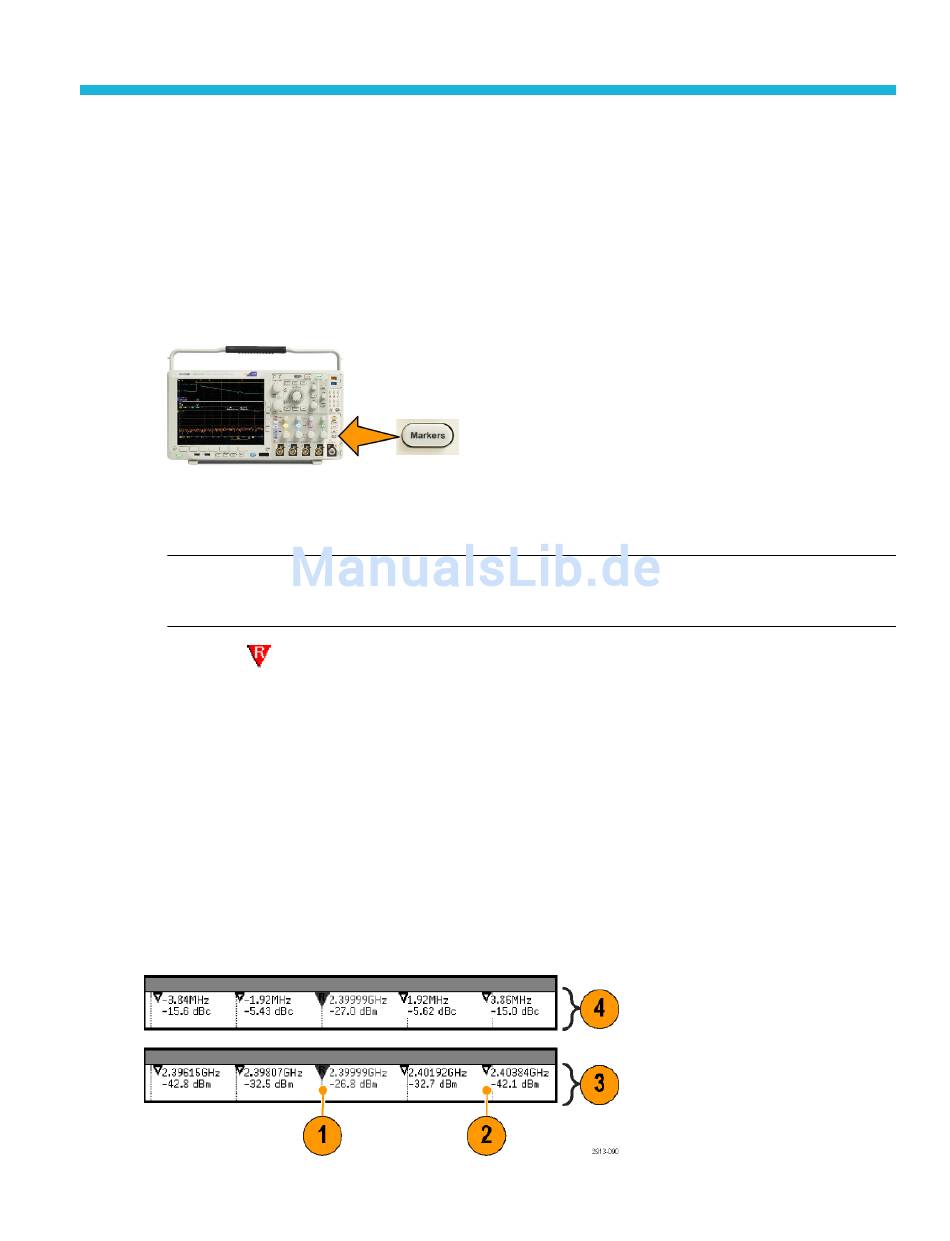

Verwenden von Markierungen im Frequenzbereich
1.
Drücken Sie Markierungen. Das seitliche Menü Markierungen wird geöffnet.
2.
Drücken Sie SpitzenMark., und drehen Sie den Drehknopf Mehrzweck a, um festzulegen, wie viele Spitzen in der Anzeige
beschriftet werden sollen.
HINWEIS. Dies ist die maximale Anzahl an Spitzen, die markiert werden. Wenn es mehr Spitzen gibt, die den
Schwellenwert und die Abweichungskriterien erreichen als die in diesem Bedienelement angegebene Anzahl an
Spitzenmarkierungen, wird nur die angegebene Anzahl der höchsten Amplitudenspitzen markiert.
3.
Drücken Sie
zum Zentrieren, um die Mittenfrequenz auf die Frequenz einzustellen, die von der Referenzmarkierung angegeben wird. Die
Referenzmarkierung wird automatisch an die höchste Amplitudenspitze gesetzt.
4.
Drücken Sie Schwellenw., und drehen Sie Mehrzweck a, um den Schwellenwert der Spitzen-Marker festzulegen. Drehen
Sie Mehrzweck b, um den jeweiligen Abweichungswert festzulegen.
5.
Drücken Sie Manuelle Markierungen, um manuelle Markierungen zu aktivieren. Verwenden Sie manuelle Markierungen
zur Messung von Nicht-Spitzenbereichen von Interesse innerhalb des Spektrums.
6.
Drücken Sie Auslesen, um zwischen Absolut- und Delta-Anzeigen zu wählen. Delta-Anzeigen sind relativ zur
Referenzmarkierung.
Automatische Spitzenmarkierungen
Automatische Spitzenmarkierungen sind standardmäßig eingeschaltet und helfen beim schnellen Erkennen der Frequenz und
Amplitude von Spitzen im Spektrum.
Benutzerhandbuch für die Oszilloskop-Baureihe MDO4000C
121
