Kennenlernen des Gerätes

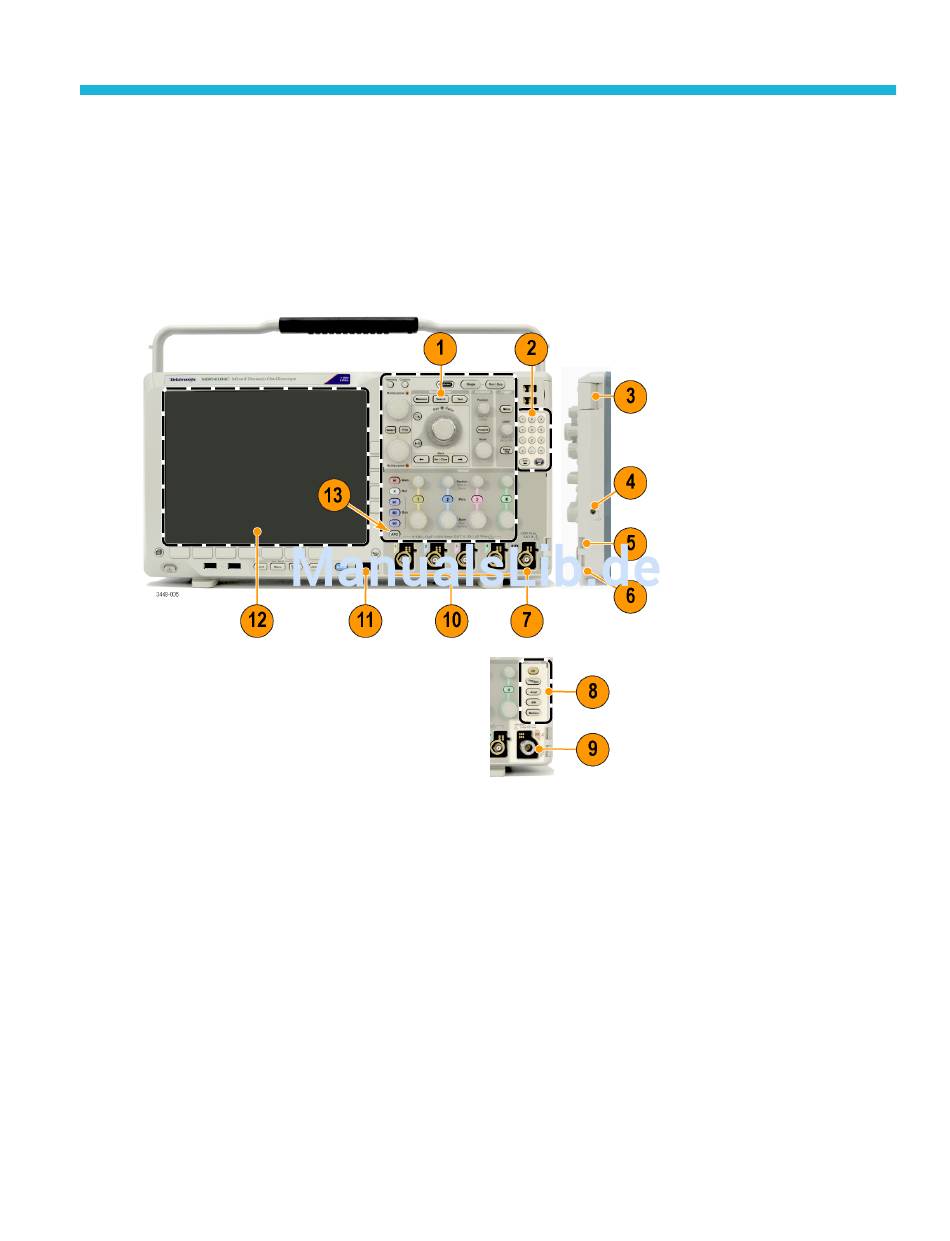

Menüs, Bedienelemente und Steckverbinder am Bedienfeld
Am Bedienfeld befinden sich Tasten und Bedienelemente für die am häufigsten verwendeten Funktionen. Mit den Menütasten
können Sie auf Spezialfunktionen zugreifen.
1.
Herkömmliche Bedienelemente am Bedienfeld des Oszilloskops
2.
10-stelliges Tastenfeld
3.
Steckplätze für Anwendungsmodule
4.
Erdungsarmband-Anschluss
5.
Ground (Masse)
6.
PROBE COMP (TASTKOPFABGLEICH)
7.
Hilfseingang (nur bei Geräten ohne Option SA3 oder SA6)
8.
Fest zugeordnete Spektralanalysebedienelemente, verfügbar bei Option SA3 und SA6
9.
Fest zugeordnete HF-Eingang mit N-Steckverbinder, verfügbar bei Option SA3 und SA6
10. Analoge Kanaleingänge (1, 2, 3, 4) mit vielseitiger TekVPI-Tastkopfschnittstelle
11. Digitaler Kanaleingang
12. Anzeige: zeigt den Frequenz und/oder Zeitbereich
13. Taste zum Aktivieren des Arbiträr-/Funktionsgenerators (AFG)
Benutzerhandbuch für die Oszilloskop-Baureihe MDO4000C
31
