5.
Stoppen Sie die Wiedergabe-/Pausen-
Funktion, indem Sie die Wiedergabe-/
Pause-Taste erneut drücken.
Suchen und Markieren von Signalen
Sie können besonders interessante Punkte eines erfassten Signals markieren. Solche Markierungen erleichtern die Begrenzung
der Analyse auf bestimmte Signalbereiche. Bereiche eines Signals können automatisch markiert werden, wenn sie bestimmte
Kriterien erfüllen. Sie können aber auch manuell alle interessanten Punkte markieren. Von Markierung zu Markierung
(interessantem Punkt zu interessantem Punkt) springen Sie mit den Pfeiltasten. Viele der Parameter, die zum Triggern
verwendet werden können, können auch automatisch gesucht und markiert werden.
Suchmarkierungen bieten eine Möglichkeit, Signalbereiche als Referenz zu markieren. Über die Suchkriterien können Sie
Markierungen automatisch setzen. Sie können Bereiche suchen und markieren, die bestimmte Flanken, Impulsbreiten, Runts,
Logikzustände, Anstiegs-/Abfallzeiten, Setup-/Hold-Werte und Bus-Suchtypen aufweisen.

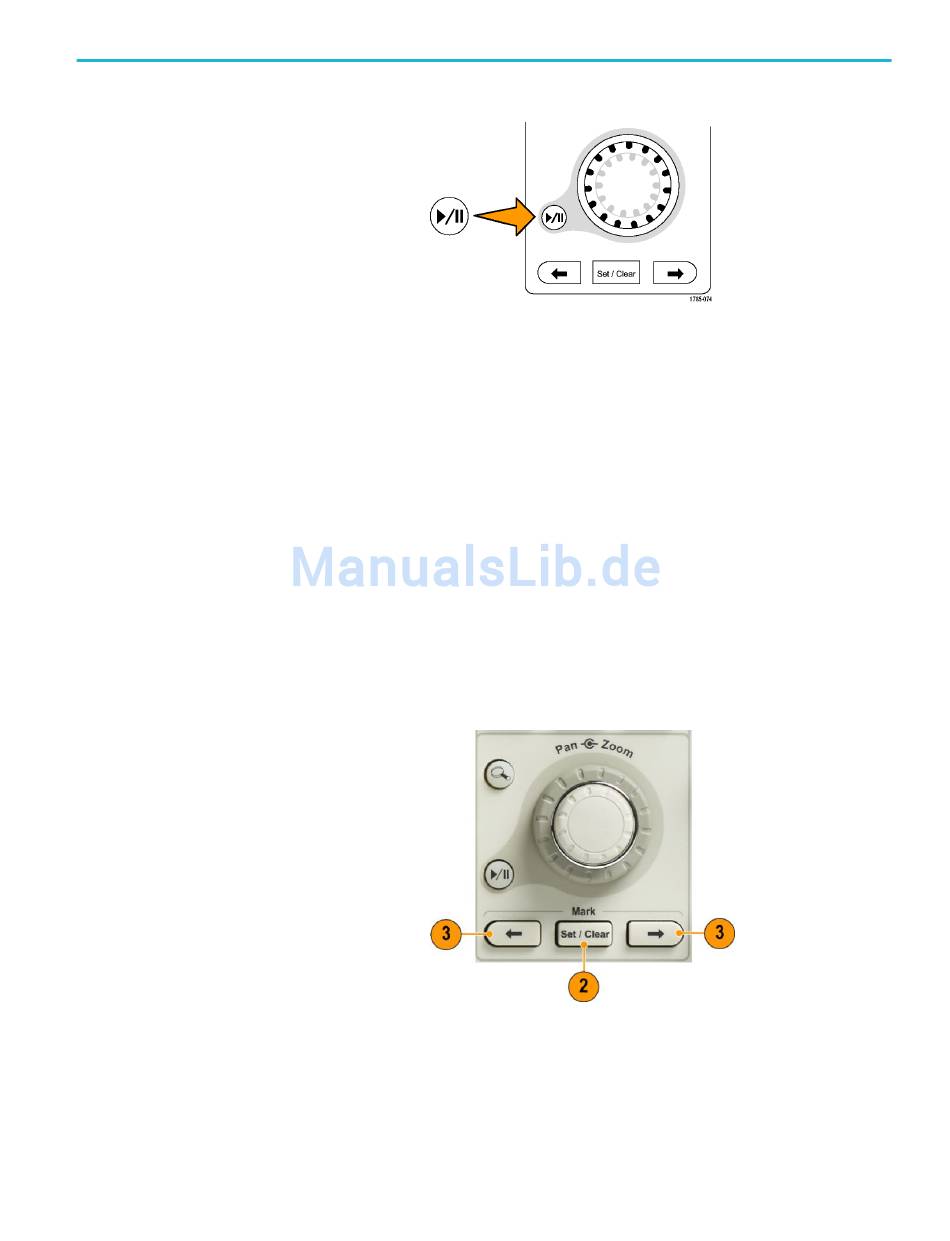

So setzen und entfernen (löschen) Sie Markierungen manuell:
1.
Wechseln Sie mit dem Zoomfeld zu dem Bereich des Signals, in dem Sie eine Suchmarkierung setzen (oder entfernen)
möchten, indem Sie den Pan-Regler (äußerer Drehknopf zum Verschieben) drehen.
Drücken Sie die Vorwärts- ( →) oder Rückwärts-Pfeiltaste (←), um zu einer vorhandenen Markierung zu springen.
2.
Drücken Sie Setzen/Löschen.
Wenn sich in der Mitte des Bildschirms keine Suchmarkierung befindet, wird eine hinzugefügt.
3.
Um Ihr Signal zu untersuchen, wechseln
Sie von Suchmarkierung zu
Suchmarkierung. Mit den Pfeiltasten →
(vorwärts) und ← (zurück) können Sie
von einer markierten Stelle zur nächsten
wechseln, ohne irgendwelche anderen
Bedienelemente verwenden zu müssen.
4.
Löschen einer Markierung. Drücken Sie die Pfeiltasten → (vorwärts) oder ← (zurück), um zu der Markierung zu
wechseln, die Sie löschen möchten. Zum Entfernen der aktuellen Markierung in der Mitte drücken Sie Setzen/Löschen.
Dies geht bei manuell wie auch automatisch erstellten Markierungen.
So setzen und entfernen (löschen) Sie Suchmarkierungen automatisch:
