2.

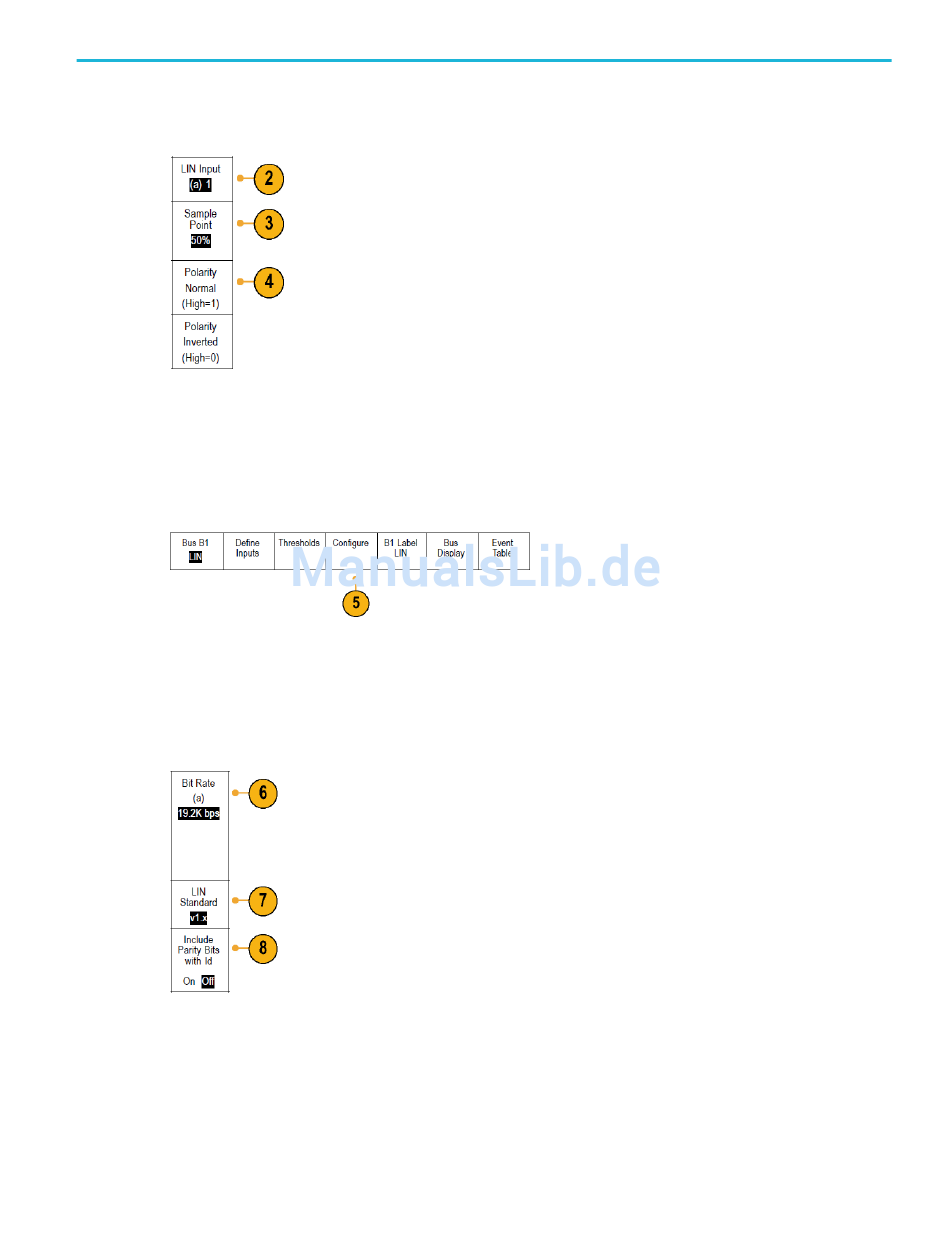

Drehen Sie Mehrzweck a, um den an die LIN-Busquelle angeschlossenen Kanal auszuwählen.
3.
Drehen Sie Mehrzweck a, um für den Abtastpunkt 5 % bis 95 % der Position innerhalb der Bit-Periode oder des
Einheitenintervalls einzustellen.
4.
Wählen Sie die Polarität so aus, dass sie dem zu erfassenden LIN-Bus entspricht.
5.
Drücken Sie Konfigurieren sowie die gewünschten Optionen im seitlichen Menü.
6.
Drücken Sie Bit-Rate, und drehen Sie Mehrzweck a, um in der Liste der vordefinierten Bit-Raten eine geeignete Auswahl
zu treffen.
Sie können für die Bit-Rate auch einen bestimmten Wert festlegen. Wählen Sie dazu Benutzerdef. aus, und stellen Sie
dann mit Mehrzweck b eine Bit-Rate zwischen 800 Bit/s und 100.000 Bit/s ein.
7.
Drücken Sie LIN-Standard, und drehen Sie Mehrzweck a, um den geeigneten Standard auszuwählen.
8.
Drücken Sie Paritätsbits zu ID zufüg., um anzugeben, ob Paritätsbits hinzugefügt werden sollen oder nicht.
