Speichern eines Signals in einer Datei
Wenn Sie einen Kanal als Quelle und Datei als Ziel auswählen, erscheint die Option Datei-Details im seitlichen Menü. Wenn
Sie im seitlichen Menü die Taste Datei-Details drücken, ändert sich der Inhalt des seitlichen Menüs. In der folgenden Tabelle
sind die Optionen des seitlichen Menüs beschrieben, mit denen Daten in Dateien auf Massenspeichergeräten gespeichert
werden können.
Taste des seitlichen Menüs
Gerätspezifisches Dateiformat
(Instrument Specific File, ISF)
Kalkulationstabellen-
Dateiformat (.csv)
Speichern eines Signals oder Strahls im Referenzspeicher
Wenn Sie ein Signal oder eine Kurve im nicht flüchtigen internen Speicher des Oszilloskops speichern möchten, drücken Sie die
Bildschirmtaste Signal speichern, wählen Sie das zu speichernde Signal und dann einen der Speicherorte für Referenzsignale
aus.
Gespeicherte Signale enthalten nur die aktuelle Erfassung. Eventuell vorhandene Graustufeninformationen werden nicht
gespeichert.
HINWEIS. 5-M-, 10- M- und 20-M-Referenzsignale sind flüchtig und werden beim Abschalten des Oszilloskops nicht gespeichert.
Solche Signale können nur im externen Speicher behalten werden.

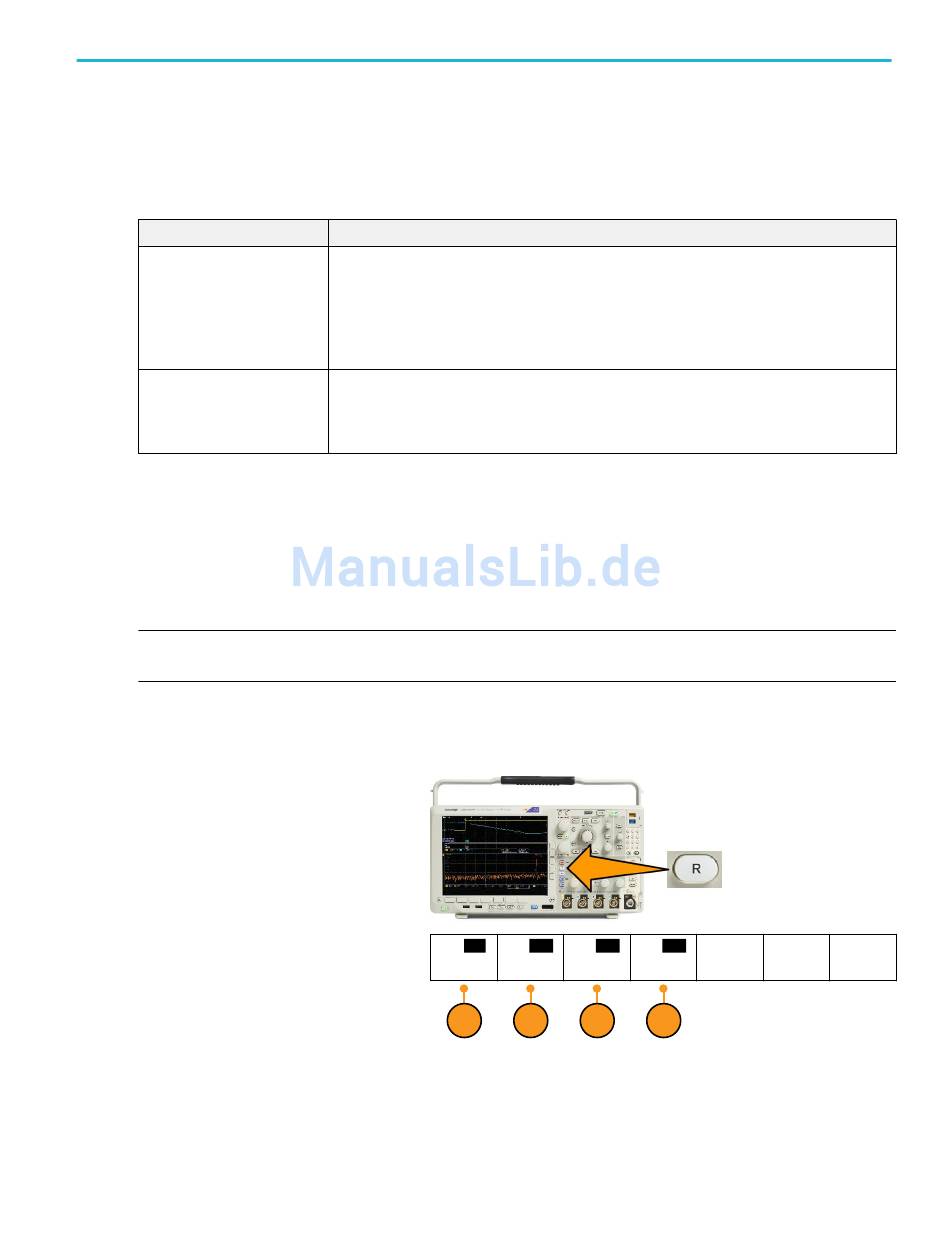

Anzeigen eines Referenzsignals
So zeigen Sie ein Signal aus dem flüchtigen Speicher an:
1.
Drücken Sie Ref R.
2.
Drücken Sie R1, R2, R3 oder R4.
Wenn Sie Ref-Details im seitlichen Menü drücken, können Sie lesen, ob die Referenz Analogsignal oder HF-
Strahlinformationen enthält.
Benutzerhandbuch für die Oszilloskop-Baureihe MDO4000C
Beschreibung
Stellt das Oszilloskop so ein, dass Signaldaten aus Analog-, Digital- oder HF-Kanäle (sowie aus
diesen Kanälen abgeleitete Math- und Referenzsignale, sofern möglich) im gerätespezifischen
Format (.isf) gespeichert werden. In diesem Format kann am schnellsten geschrieben werden.
Es erstellt außerdem die kleinsten Dateien.
Verwenden Sie dieses Format, wenn Sie ein analoges Signal oder einen HF-Strahl zum
Anzeigen oder Messen in den Referenzspeicher abrufen möchten.
Stellt das Oszilloskop so ein, dass Daten in einer kommagetrennten Datendatei gespeichert
werden, deren Format mit gebräuchlichen Tabellenkalkulationsprogrammen kompatibel ist.
Analog- und HF-Daten, die in diesem Dateiformat gespeichert werden, können ebenfalls in den
Referenzspeicher abgerufen werden.
(R1) |
(Ein)
(R2) |
2
Informationen speichern und abrufen
(Aus)
(R3) |
(Aus)
(R4) |
(Aus)
2
2
2
171
