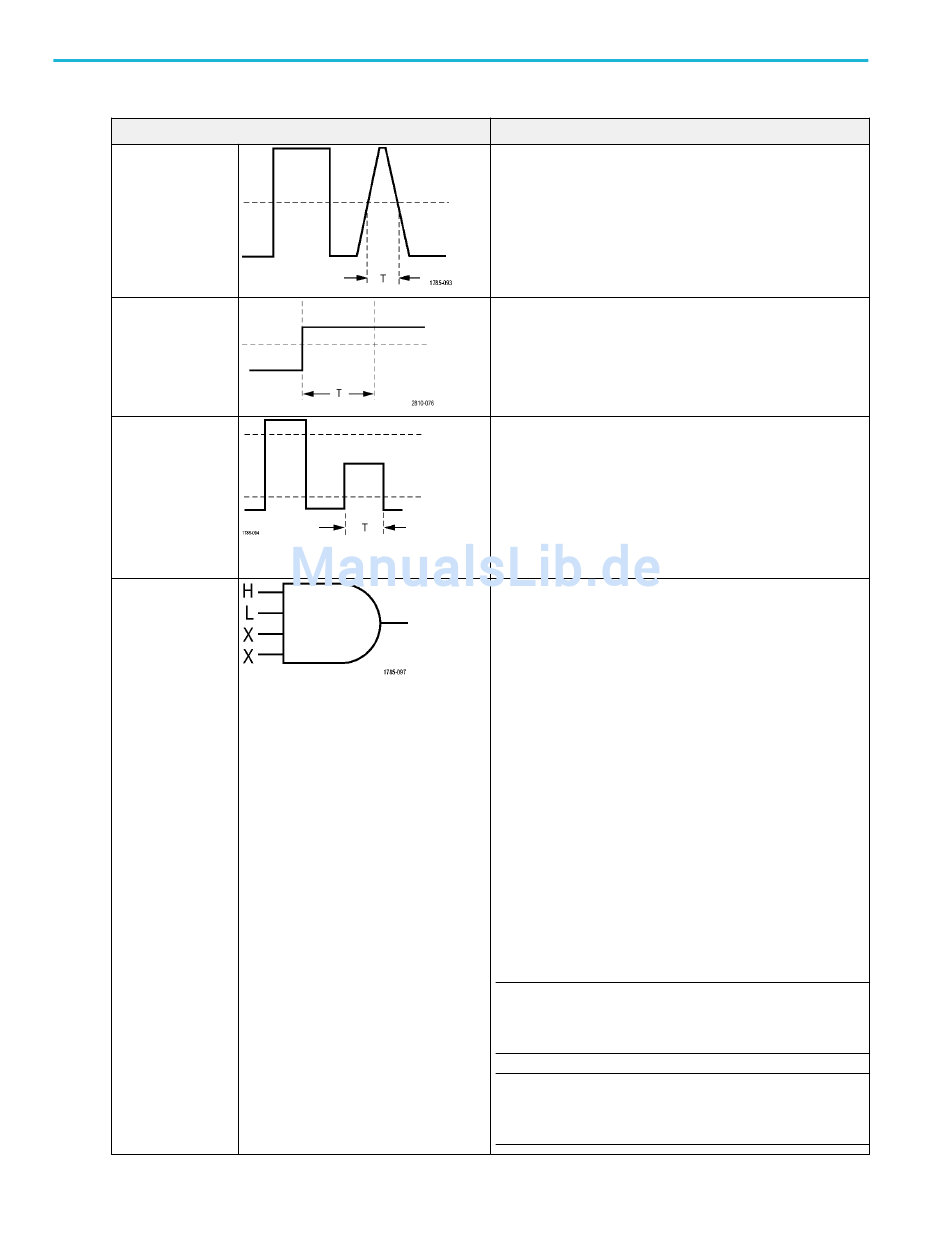

Triggereinstellung
Triggertyp
Impulsbreite
Timeout
Runt
Logik
90
Triggerbedingungen
Trigger auf Impulse, die kürzer als, länger als, gleich oder
ungleich einer angegebenen Zeit sind. Sie können außerdem
triggern, wenn sich eine Impulsbreite innerhalb oder außerhalb
eines Bereichs von zwei unterschiedlichen festgelegten Zeiten
befindet. Es kann auf positive oder negative Impulse getriggert
werden. Impulsbreitentrigger werden primär für digitale Signale
verwendet.
Triggerung, wenn innerhalb einer angegebenen Zeit kein
Impuls festgestellt wird. Das Signal bleibt für eine festgelegte
Zeit über und unter (oder entweder über oder unter) einem
festgelegten Wert.
Trigger auf eine Impulsamplitude, die einen Schwellenwert
überschreitet, einen zweiten Schwellenwert jedoch nicht
überschreitet, bevor der erste Schwellenwert erneut
überschritten wird. Es können positive oder negative (oder
beide) Runts erkannt werden, oder nur solche, die breiter als,
kleiner als, größer als, gleich oder ungleich einer angegebenen
Breite sind. Runt-Trigger werden primär für digitale Signale
verwendet.
Triggerung, wenn alle Kanäle in den angegebenen Status
übergehen. Wählen Sie mit dem Mehrzweck-Drehknopf a einen
Kanal aus. Drücken Sie die entsprechende Taste im seitlichen
Menü, um den Status des Kanals auf High (H), Low (L) oder X
(beliebig) zu setzen.
Wählen Sie im seitlichen Menü Takt, um die getaktete
Triggerung (Zustandstriggerung) zu aktivieren. Maximal kann
ein Taktkanal ausgewählt werden. Drücken Sie im unteren
Menü die Taste Taktflanke, um die Polarität der Taktflanke zu
ändern. Deaktivieren Sie die getaktete Triggerung und kehren
Sie zur ungetakteten Triggerung (Mustertriggerung) zurück,
indem Sie den Taktkanal auswählen und ihn auf „High",
„Low" oder „Beliebig" setzen.
Bei ungetakteter Triggerung erfolgt das Triggern
standardmäßig, wenn die ausgewählte Bedingung erfüllt ist.
Sie können das Triggern für den Fall festlegen, dass die
Bedingung nicht erfüllt ist, oder auch zeitlich eingeschränktes
Triggern auswählen.
Sie können bis zu 21 Kanäle (4 analoge und 16 digitale Kanäle
sowie 1 HF-Kanal) für einen Logik-Trigger nutzen.
HINWEIS. Um den HF-Eingang in einem Logik-Trigger zu
nutzen, müssen Sie zuerst das Anwendungsmodul MDO4TRIG
installieren.
HINWEIS. Eine optimale Leistung des Logik-Triggers wird
erzielt, wenn jeweils entweder nur analoge oder nur digitale
Kanäle verwendet werden.
Benutzerhandbuch für die Oszilloskop-Baureihe MDO4000C
