6.
Drehen Sie „Mehrzweck a", um ein Paketendezeichen auszuwählen.

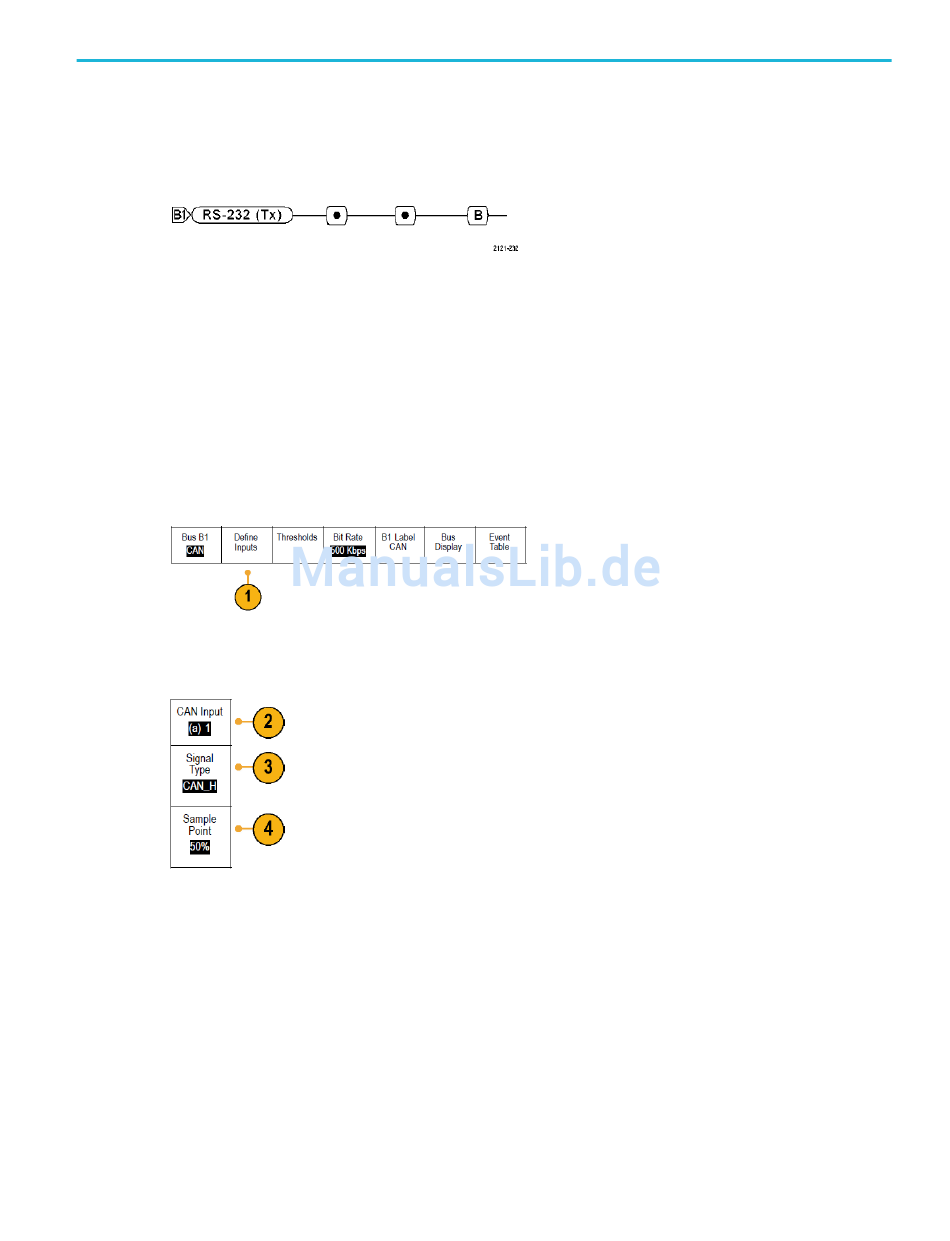

Die RS-232-Decodierung zeigt einen Bytedatenstrom an. Sie können den Datenstrom in Paketen mit einem Paketende-
Zeichen organisieren.
Wenn Sie für die Verwendung der RS-232-Decodierung ein Paketendezeichen definiert haben, wird der Datenstrom der Bytes
als Pakete angezeigt.
Beim Decodieren eines RS-232-Busses im ASCII-Modus weist ein großer Punkt darauf hin, dass der Wert ein Zeichen außerhalb
des druckbaren ASCII-Zeichenbereichs darstellt.
CAN-Bus, CAN-FD-Bus
Um Daten von einem CAN-Bus oder einem CAN-FD-Bus zu erfassen, müssen auch diese Elemente eingerichtet werden:
1.
Wenn Sie CAN ausgewählt haben, drücken Sie Eingänge definieren sowie die entsprechenden Optionen im seitlichen
Menü.
2.
Drehen Sie Mehrzweck a, um den an die CAN-Busquelle angeschlossenen Kanal auszuwählen.
3.
Drehen Sie Mehrzweck a, um den Typ des CAN-Signals auszuwählen: CAN_H, CAN_L, Rx, Tx oder Differenziell.
4.
Drehen Sie Mehrzweck a, um für den Abtastpunkt den Prozentsatz der Position innerhalb der Bit-Periode oder des
Einheitenintervalls einzustellen.
Bei einem CAN-2.0-Bus beträgt der zulässige Abtastpunktbereich 5 % bis 95 %.
Benutzerhandbuch für die Oszilloskop-Baureihe MDO4000C
Signal erfassen
71
